डाउल पिन

↵

शंक्वाकार स्टेनलेस स्टीलपिन का पता लगाना (knurled पिन)) सटीक निर्माण के क्षेत्र में प्रमुख स्थिति वाले घटक हैं, जो एक पेशेवर निर्माता के रूप में उच्च-सटीक उपकरण असेंबली . में संरेखण समस्याओं को हल करने के लिए डिज़ाइन किया गया है, हम उन्नत न्यूरलिंग तकनीक के साथ उच्च गुणवत्ता वाले स्टेनलेस स्टील सामग्री का उपयोग करते हैं ताकि यह सुनिश्चित हो सके कि उत्पादों को स्थिति सटीकता, क्षरण प्रतिरोध, और ड्यूरेबिलिटी {3} {3} {{3} {{3}

उत्पाद सामग्री विशेषताओं

उच्च शक्ति वाले स्टेनलेस स्टील: 304 या 316 सामग्री का चयन किया जाता है, जो संक्षारण प्रतिरोध प्रदान कर सकता है जो कि साधारण कार्बन स्टील की तुलना में 3 गुना बेहतर है, और एक 48- घंटे के नमक स्प्रे परीक्षण द्वारा सत्यापित किया गया है, विशेष रूप से नम और रासायनिक रूप से संक्षारक वातावरण में उपयोग के लिए उपयुक्त .}

गर्मी उपचार प्रक्रिया: कुछ मॉडल वैक्यूम बुझाते हैं, HRC 50-55 की सतह की कठोरता के साथ, जो उत्पाद के पहनने के प्रतिरोध में बहुत सुधार करता है .

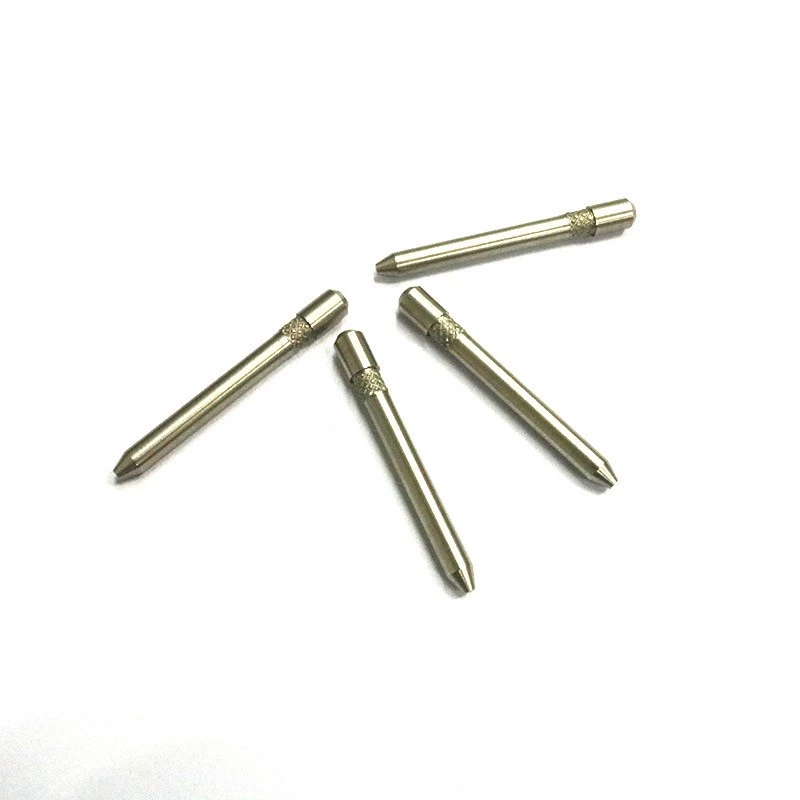

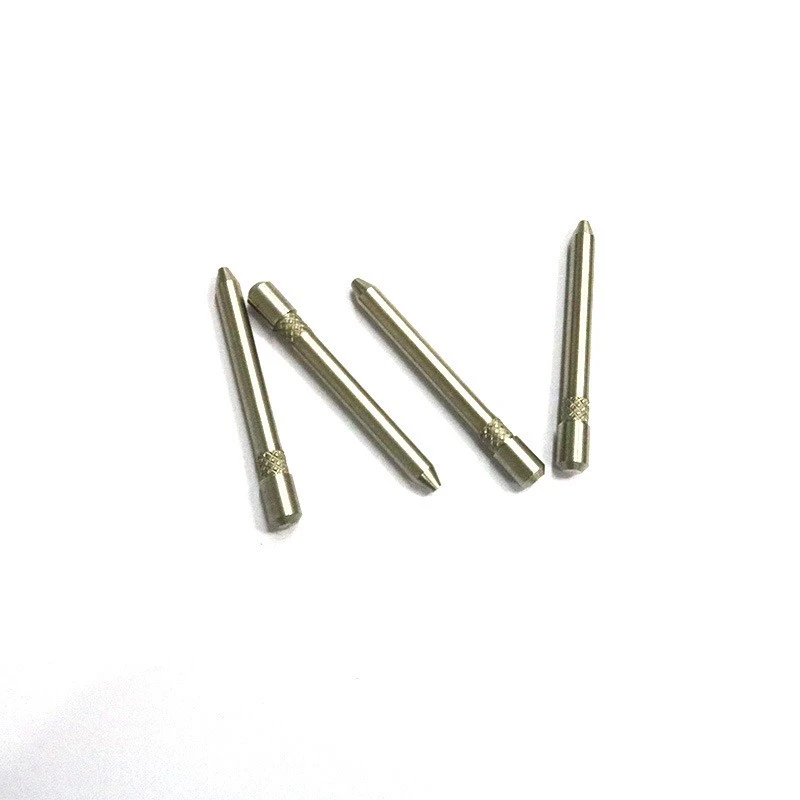

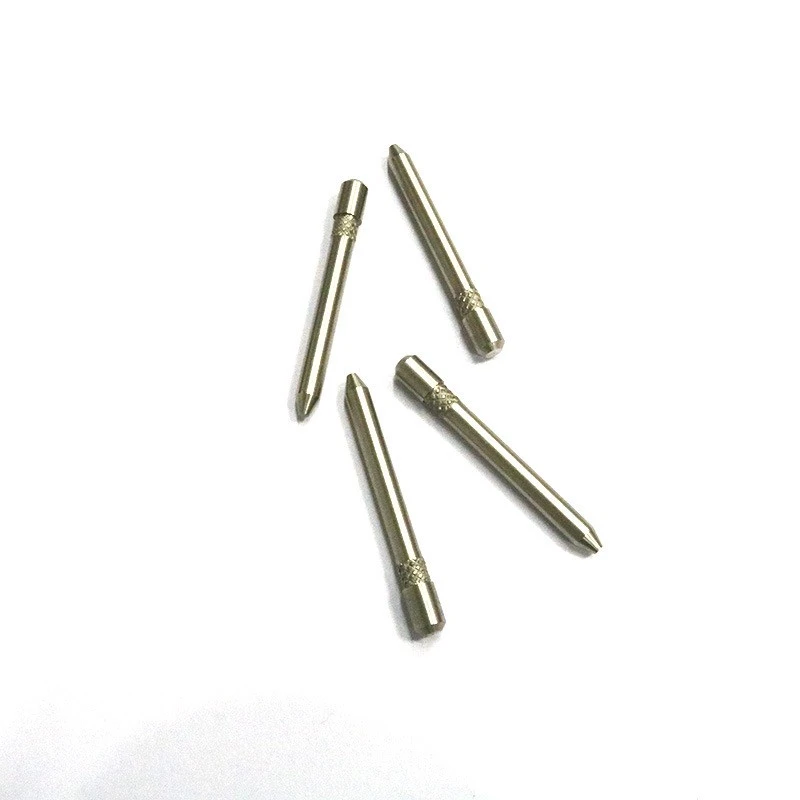

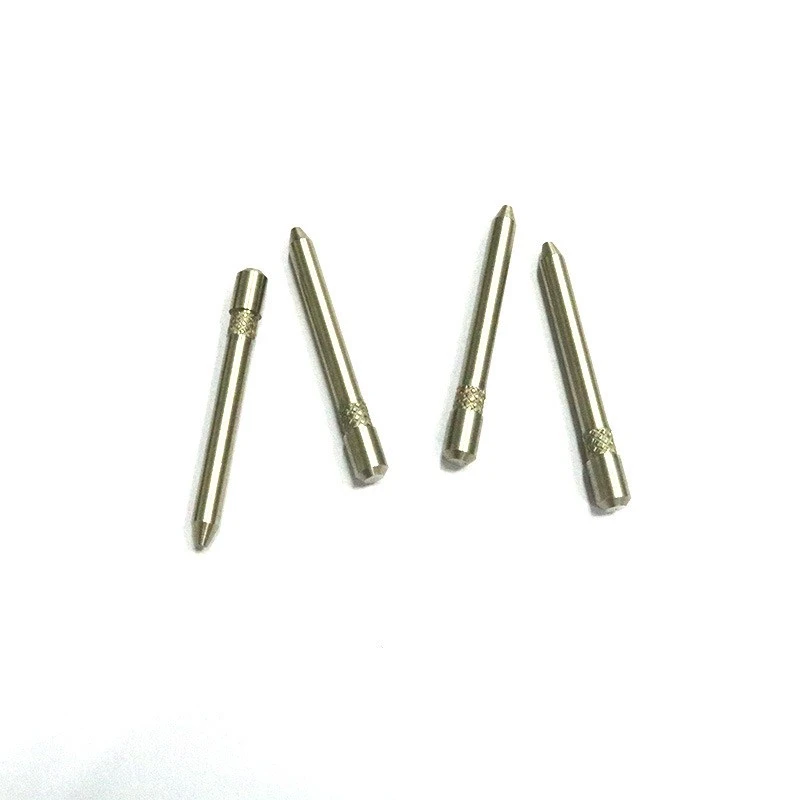

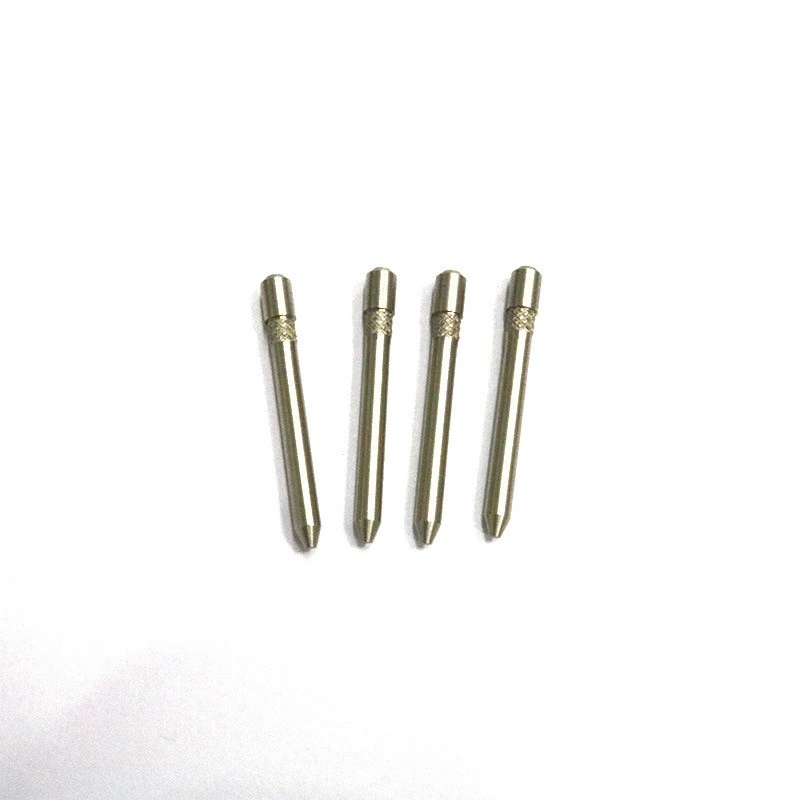

उत्पाद की तस्वीर



संरचनात्मक लाभ

शंक्वाकार डिजाइन: 1-3 डिग्री प्रिसिजन शंकु कोण, ± 0 . 05 डिग्री की सहिष्णुता प्राप्त कर सकता है, जो स्व-निर्देशित स्थिति प्राप्त करने के लिए 05 डिग्री, प्रभावी रूप से ± 0.2 मिमी की स्थापना त्रुटियों के लिए क्षतिपूर्ति करता है, और विधानसभा की कठिनाई को कम करता है।

डबल न्यूरलिंग बनावट: 45 डिग्री क्रॉस न्यूरलिंग संरचना प्रभावी रूप से 360 डिग्री एंटी-स्लिप सुरक्षा प्रदान कर सकती है, घर्षण गुणांक को 40%तक बढ़ा सकती है, और वर्कपीस के मामूली विस्थापन को रोक सकती है

सतह उपचार प्रक्रिया
हार्ड क्रोम चढ़ाना परत: मोटाई 3-5 μM, सतह खुरदरापन से कम या ra0 . 4μM के बराबर, एंटी-रस्ट और घर्षण कमी दोनों विशेषताओं के साथ।

पास होने का उपचार: मानक विन्यास क्रोमियम ऑक्साइड फिल्म के घनत्व में सुधार करता है, धातु आयन वर्षा को समाप्त करता है, और मिलता है

चिकित्सा और खाद्य उपकरणों की स्वच्छता आवश्यकताएं .

कच्चा माल

कोल्ड फोर्जिंग

सूत्रण

ऑटो खराद

ऑटो खराद

मेज की खराद

सीएनसी लेथ

गुणवत्ता जाँच

निरीक्षण

पैकिंग

कोर उत्पाद सुविधाएँ

उच्च परिशुद्धता स्थिति क्षमता
सख्त सहिष्णुता नियंत्रण: प्रेस-इन सेक्शन की व्यास सहिष्णुता M6 स्तर पर बनाए रखी जाती है, H7 स्तर के आधार छेद के लिए उपयुक्त है, और रिपीट पोजिशनिंग सटीकता 0.01mm 7. के बराबर या बराबर है

दोहरी संदर्भ संरचना: वैकल्पिक चरण-प्रकार डिजाइन, दोहरी स्थिति कंधे की सीमा सतह + शंकु सतह के माध्यम से प्राप्त की जाती है, अक्षीय आंदोलन . को समाप्त करना

संक्षारण प्रतिरोध और स्थायित्व: 1000 घंटे गीला गर्मी परीक्षण, कोई जंग की विफलता नहीं, और जीवन काल कार्बन स्टील उत्पादों की तुलना में 5 गुना अधिक है .

मजबूत एंटी-वाइब्रेशन और एंटी-लॉसिंग प्रदर्शन: न्यूरलिंग + टेपर डबल लॉकिंग: वाइब्रेशन टेस्ट से पता चलता है कि यह प्रीलोड . के बिना निरंतर कंपन के 50 घंटे से अधिक या उसके बराबर का सामना कर सकता है

मल्टीफंक्शनल हेड विकल्प: बाहरी थ्रेड प्रकार, रिंच होल प्रकार, हेक्सागोनल हेड टाइप इंस्टॉलेशन इंटरफ़ेस प्रदान करें, विभिन्न कार्य स्थितियों की लॉकिंग आवश्यकताओं के लिए अनुकूलित

विशिष्ट अनुप्रयोग परिदृश्य

स्वचालित उपकरणों की गाइड रेल स्थिति: विशेष रूप से रैखिक गाइड रेल के आधार को ठीक करने के लिए डिज़ाइन किया गया, शंकु पिन + न्यूरलिंग संरचना उच्च आवृत्ति शुरू के सूक्ष्म विस्थापन को बंद कर देती है और . को रोकती है

मोल्ड मैन्युफैक्चरिंग का प्रेसिजन संरेखण: स्टेप्ड नूर्ड पिन मोल्ड की तीन प्लेटों की सटीक स्थिति प्राप्त करते हैं और मोल्ड प्रभाव को कम करते हैं।

क्लिपर्स माइक्रोमीटर

टॉर्कः

गहराई माइक्रोमीटर

प्लग

धागा

रिंग गॉज

कठोरता परीक्षक

प्रक्षेपक

नमक स्प्रे परीक्षण

भारी मशीनरी कतरनी कनेक्शन: उच्च शक्ति वाले स्टेनलेस स्टील पिन का उपयोग इंजीनियरिंग मशीनरी की काज स्थिति के लिए किया जाता है, पारंपरिक क्लैंप संरचनाओं की जगह और 30%. से वजन कम करना

चिकित्सा उपकरणों का बाँझ वातावरण: मिरर पॉलिशिंग + पासेशन पिन का उपयोग सीटी मशीनों के घूर्णन ब्रैकेट की स्थिति के लिए किया जाता है .

माइक्रोइलेक्ट्रोनिक असेंबली स्थिरता: पीसीबी बोर्डों के गर्म दबाव वेल्डिंग के दौरान थर्मल विरूपण मुआवजा की समस्या को हल करने के लिए सिरेमिक बुशिंग्स के साथ लघु श्रृंखला .}

अनुकूलित सेवा
सामग्री अनुकूलन: समर्थन 303/316L स्टेनलेस स्टील सामग्री अनुकूलन (और अन्य विशेष सामग्री)

आकार अनुकूलन: समर्थन व्यास की रेंज φ1 ~, 30 मिमी, चरण प्रकार/थ्रेडेड छेद प्रकार/रिंच स्लॉट प्रकार अनुकूलन से

हमें क्यों चुनें?

Knurled पिन उत्पादों के पूर्ण जीवन चक्र गुणवत्ता प्रबंधन के माध्यम से, हम यह सुनिश्चित करते हैं कि कच्चे माल की खरीद से तैयार उत्पाद वितरण तक हर लिंक सबसे कठोर औद्योगिक मानकों को पूरा करता है, हमारे महत्वपूर्ण उपकरणों के लिए विश्वसनीय बन्धन समाधान प्रदान करता है . हम दुनिया भर में ग्राहकों को सबसे अधिक विश्वसनीय बन्धन समाधान प्रदान करने के लिए प्रतिबद्ध होंगे। व्यावसायिक समर्थन .
