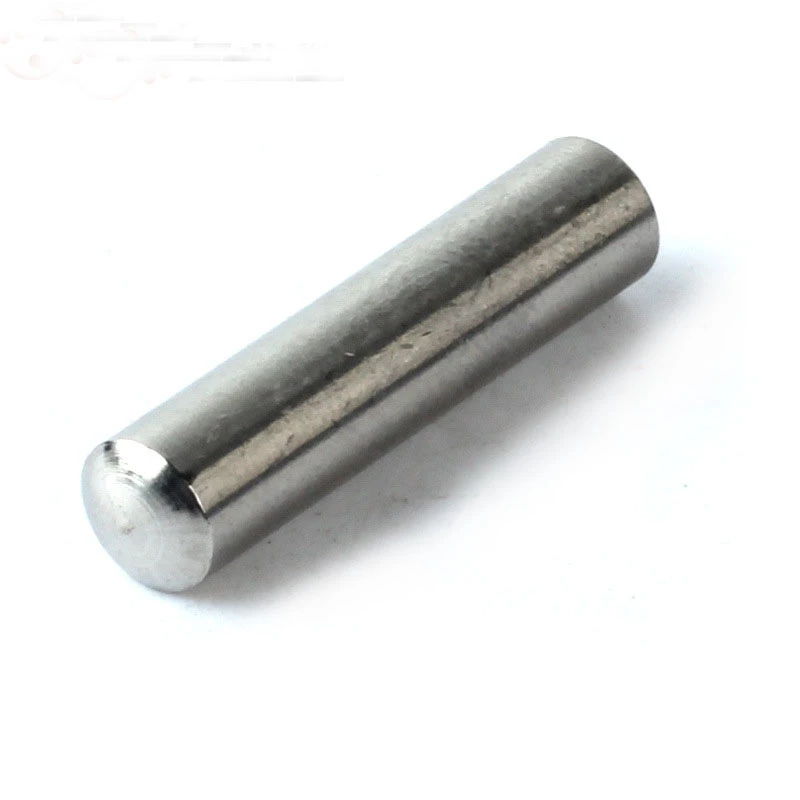

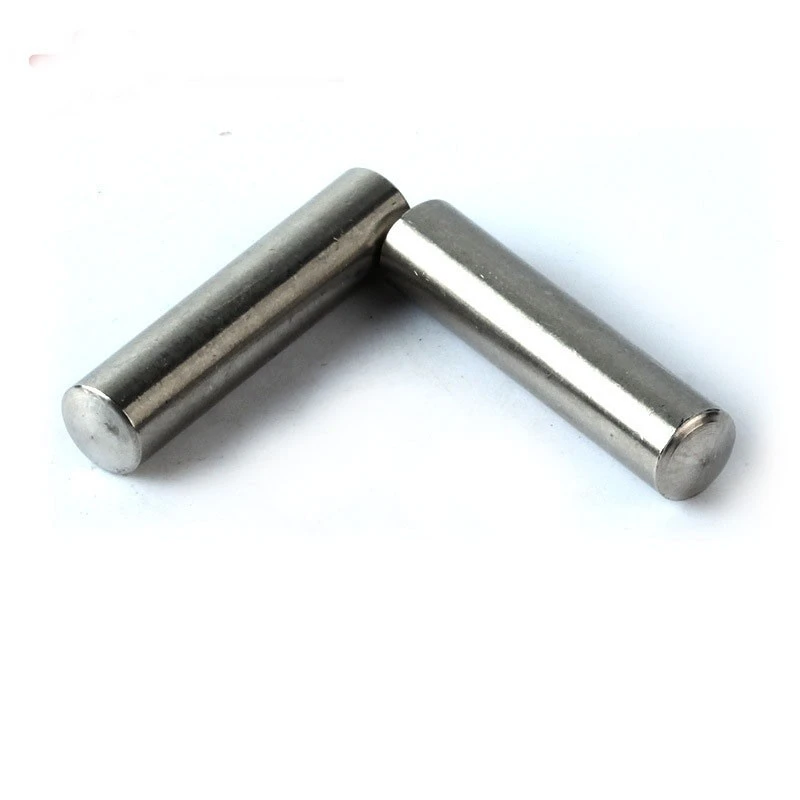

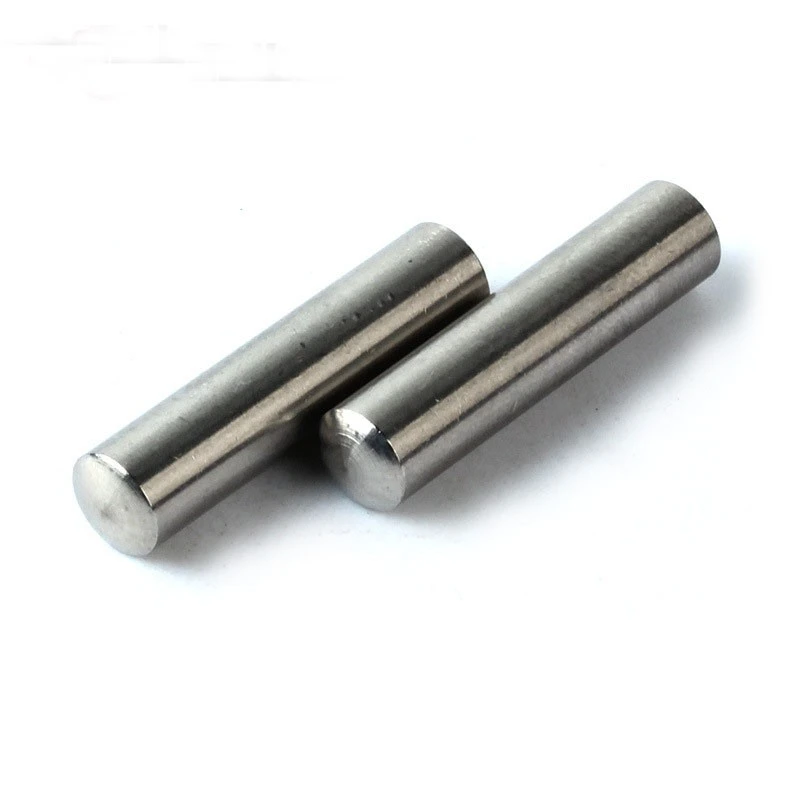

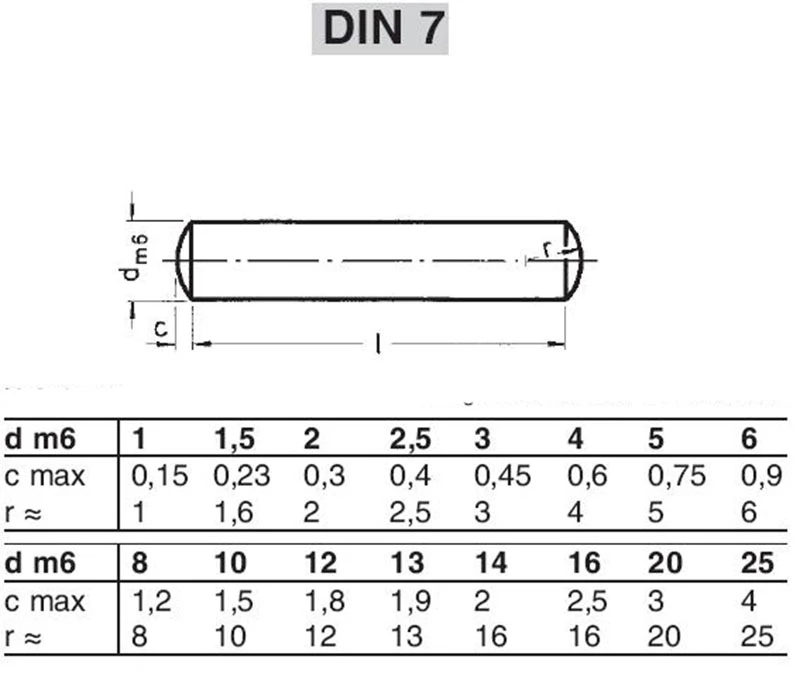

DIN7 स्टेनलेस स्टील डॉवेल पिन

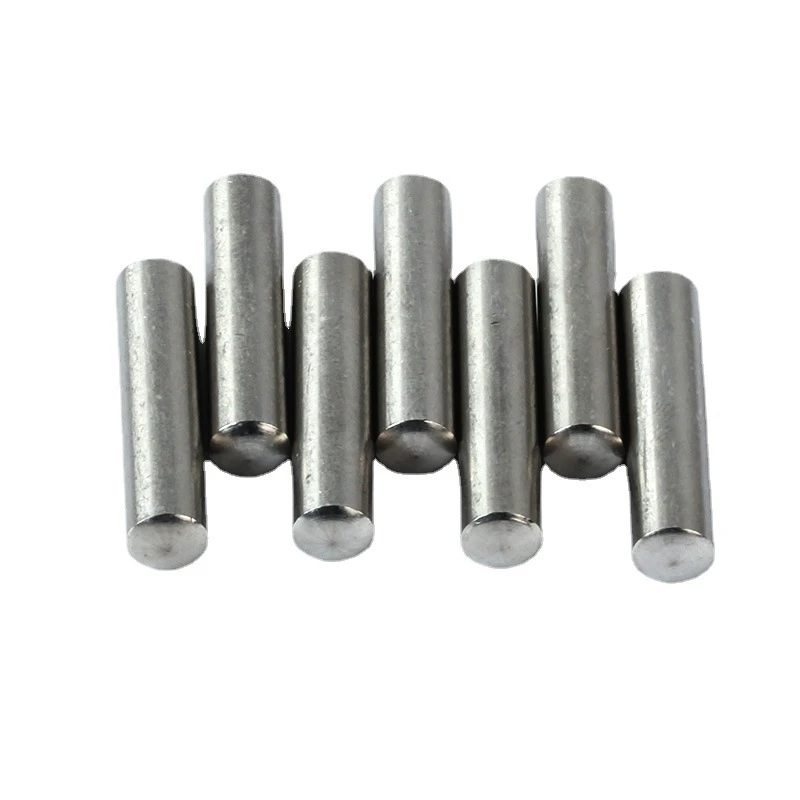

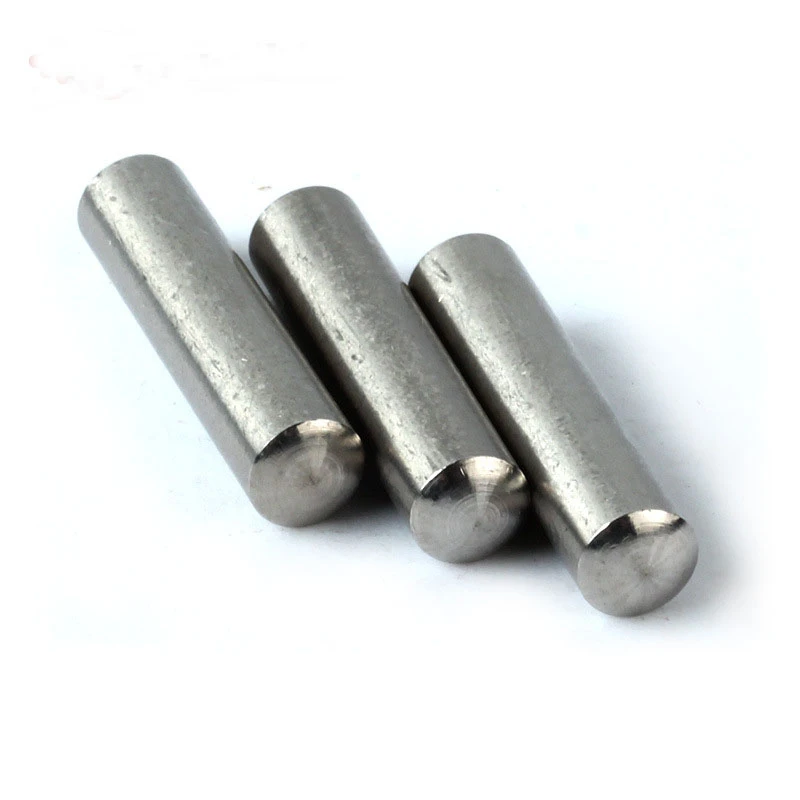

डॉवेल पिन (संरेखण पिन / फिक्सिंग पिन)

डॉवेल पिन, जिसे संरेखण पिन या फिक्सिंग पिन के रूप में भी जाना जाता है, ऐसे घटक हैं जो वर्कपीस छेद का उपयोग किसी वस्तु की डिग्री की स्वतंत्रता को प्रतिबंधित करने के लिए एक स्थिति संदर्भ के रूप में करते हैं। वे एक्स, वाई, और जेड कुल्हाड़ियों के साथ -साथ इन कुल्हाड़ियों के चारों ओर घूर्णी आंदोलन के साथ रैखिक आंदोलन को नियंत्रित करते हैं, जिससे सभी छह डिग्री स्वतंत्रता को सीमित करते हैं। मोल्ड्स में, डॉवेल पिन का उपयोग मुख्य रूप से पोजिशनल सटीकता सुनिश्चित करने के लिए फास्टेड स्क्रू के बीच किया जाता है। वे मुख्य रूप से असेंबली संरेखण के लिए नियोजित हैं, लेकिन कनेक्शन के रूप में भी काम कर सकते हैं, सुरक्षा उपकरणों में अधिभार कतरनी कनेक्शन, या एंटी-लोसिंग तंत्र। मूल प्रकारों में बेलनाकार पिन और टेंपर पिन शामिल हैं।

बेलनाकार पिन बनाम टेपर पिन

विनिर्माण प्रक्रिया अंतर

बेलनाकार पिन को पूर्व-मच किया जा सकता है, जबकि टेपर पिन आमतौर पर कस्टम-फिट होते हैं।

अनुप्रयोग

बेलनाकार पिन उच्च परिशुद्धता स्थिति (पूर्व-मशीनी छेद) के लिए उपयुक्त हैं और कतरनी बलों का विरोध कर सकते हैं।

टेंपर पिन का उपयोग अक्सर अनुप्रयोगों में किया जाता है जिसमें लगातार डिस्सैम की आवश्यकता होती है।

कार्यात्मक अंतर

बेलनाकार पिन को मामूली हस्तक्षेप के साथ रिमेड छेद में प्रेस-फिट किया जाता है, जो मध्यम भार को प्रभावित करने में सक्षम होता है। स्थिति सटीकता और संयुक्त स्थिरता को बनाए रखने के लिए, लगातार डिस्सैम की सिफारिश नहीं की जाती है। वे मुख्य रूप से संरेखण के लिए उपयोग किए जाते हैं, लेकिन पिन या सुरक्षा पिन को जोड़ने के रूप में भी कार्य कर सकते हैं।

टेपर पिन में 1:50 टेपर है, जो स्व-लॉकिंग गुण, उच्च स्थिति सटीकता और आसान स्थापना प्रदान करता है। बार -बार विधानसभा/disassembly का सटीकता पर कम से कम प्रभाव पड़ता है। वे मुख्य रूप से संरेखण के लिए उपयोग किए जाते हैं, लेकिन कनेक्टिंग पिन के रूप में भी काम कर सकते हैं, जिसमें रिमेड छेद की आवश्यकता होती है।
