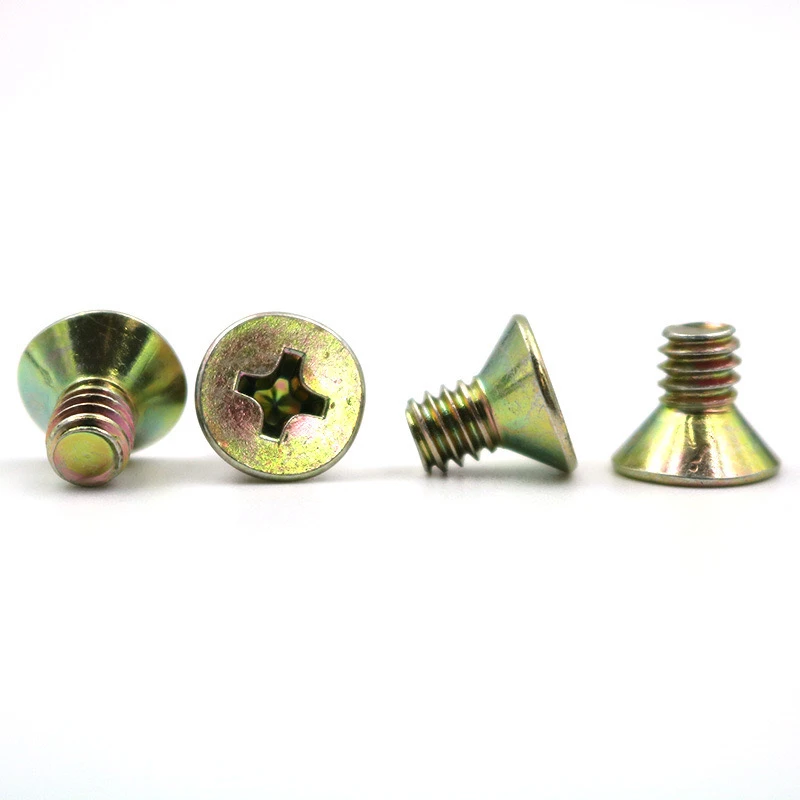

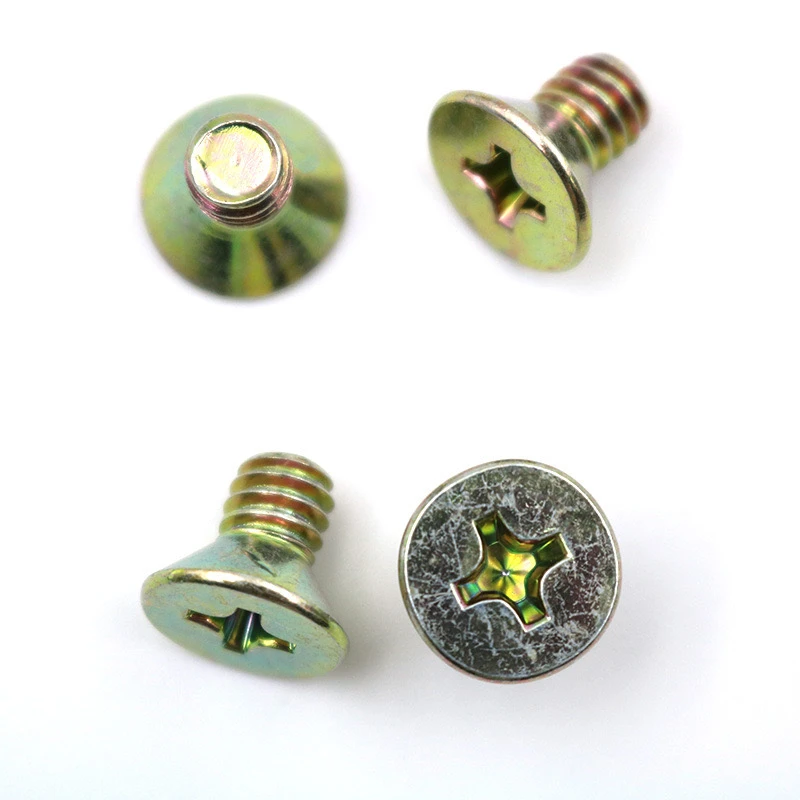

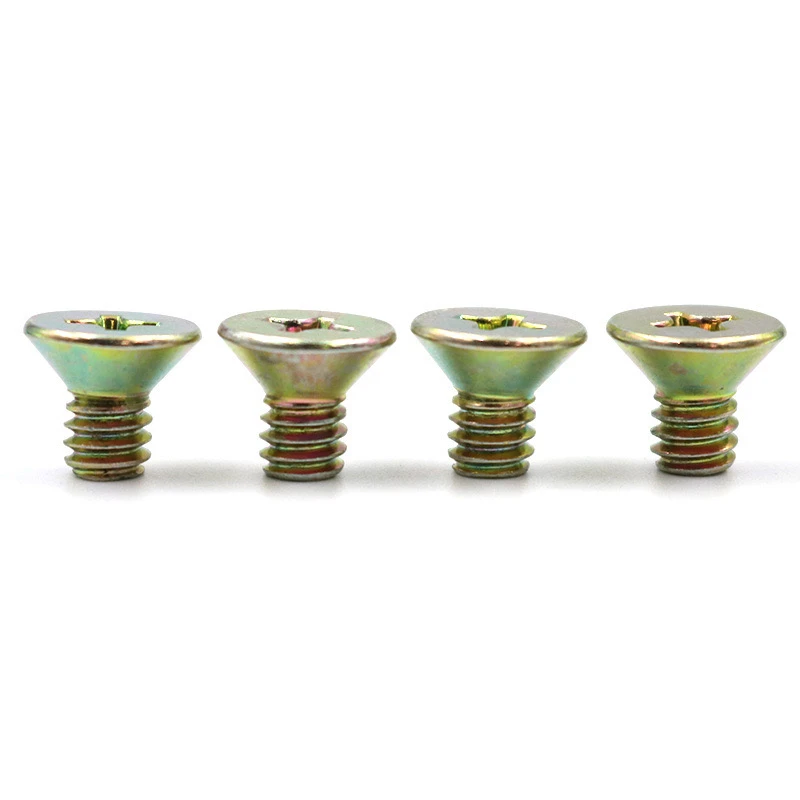

कार्बन स्टील, जस्ता-प्लेटेड फिलिप्सकाउंटरकंक मशीन शिकंजाव्यापक रूप से यांत्रिक विधानसभा, इलेक्ट्रॉनिक उपकरण, फर्नीचर और अन्य क्षेत्रों में उपयोग किया जाता है। निम्नलिखित उनके उपयोग के लिए एक विस्तृत मार्गदर्शिका है, जो M2.5 से M8 तक सामान्य आकारों के लिए प्रमुख अनुप्रयोग बिंदुओं को कवर करता है।
I. स्क्रू विशेषताओं और अनुप्रयोग परिदृश्य
सामग्री और कोटिंग
कार्बन स्टील: उच्च शक्ति, कम लागत, सामान्य यांत्रिक विधानसभा के लिए उपयुक्त।
जिंक-प्लेटेड: बेहतर जंग प्रतिरोध, एक इंद्रधनुषी रंग की उपस्थिति के साथ, इनडोर या थोड़ा आर्द्र वातावरण के लिए उपयुक्त।
काउंटर्सकंक हेड डिज़ाइन: स्क्रू हेड में 90 डिग्री का टेपर होता है, जो इसे स्थापना के बाद वर्कपीस की सतह के साथ फ्लश करने की अनुमति देता है। यह अन्य घटकों के साथ हस्तक्षेप से बचने के लिए एक ही कोण के एक काउंटरकंक छेद के साथ उपयोग किया जाना चाहिए।
फिलिप्स-स्लॉट डिज़ाइन: एक मैचिंग फिलिप्स पेचकश (जैसे, M4-M6 के लिए PH2) की आवश्यकता होती है ताकि फिसलन और पायदान को नुकसान हो सके।
Ii। विशिष्टता चयन और मिलान
विनिर्देश अनुशंसित टोक़ (n · m) विशिष्ट अनुप्रयोग
M2.5: 0.4-0.6 छोटे इलेक्ट्रॉनिक्स, प्रिसिजन इंस्ट्रूमेंट्स
M3: 0.7-1.2 सर्किट बोर्ड माउंटिंग, प्लास्टिक हाउसिंग
M4: 1.5-2.5 उपकरण विधानसभा, धातु कोष्ठक
M5: 3.0-5.0 यांत्रिक उपकरण, मोटर वाहन अंदरूनी
M6: 6.0-9.0 संरचनात्मक घटक कनेक्शन, मोटर माउंटिंग
M8: 12-18 भारी मशीनरी, स्टील संरचना बढ़ते
Iii। स्थापना चरण और सावधानियां
प्री-ड्रिलिंग काउंटर्सिंकिंग: एक टेप किए गए छेद (90 डिग्री कोण) बनाने के लिए एक काउंटरिंक ड्रिल बिट का उपयोग करें। छेद की गहराई से यह सुनिश्चित करना चाहिए कि स्क्रू हेड पूरी तरह से बैठा है।
संदर्भ छेद व्यास: M4 काउंटर्सिंक व्यास, 8.5 मिमी, M6, 12 मिमी (विवरण के लिए आईएसओ मानकों को देखें)।
पेचकश संगतता: स्क्रू को गिरने से रोकने के लिए एक चुंबकीय फिलिप्स बिट पसंद करें (जैसे, एम 3 के लिए पीएच 1, एम 5 के लिए पीएच 2)।
कसने का संचालन
हैंड प्री-टाइटिंग: सबसे पहले, थ्रेड के शुरुआती बिंदु को खोजने के लिए धीरे-धीरे वामावर्त मुड़ें, फिर कुटिल धागे से बचने के लिए क्लॉकवाइज को कस लें।
पावर टूल: कम गति के लिए सेट करें (<500 RPM) and use a torque limiter to prevent overloading.
शिथिलता को रोकना: वाइब्रेटिंग वातावरण में, स्प्रिंग वाशर जोड़ें या थ्रेड सीलेंट लागू करें।
Iv। सामान्य समस्याओं का निवारण करना
थ्रेड स्लिपेज: घर्षण बढ़ाने के लिए पायदान पर एक रबर पैड रखें, या एक बड़े पेचकश की कोशिश करें।
जंग हटाने: आगे बढ़ने से पहले WD-40 को स्प्रे करें और 15 मिनट के लिए भिगोएँ।
टकराया सिर: अपर्याप्त काउंटर्सिंक गहराई या गलत पेंच आकार के लिए जाँच करें।
वी। रखरखाव की सिफारिशें: नियमित रूप से चढ़ाना की अखंडता का निरीक्षण करें। आर्द्र वातावरण में जंग निवारक तेल लागू करें।
स्टेनलेस स्टील या एल्यूमीनियम के साथ सीधे संपर्क से बचें (यह गैल्वेनिक संक्षारण का कारण हो सकता है)।
उचित चयन, सटीक पूर्व-मशीनिंग, और उचित संचालन विधानसभा में इन शिकंजा का इष्टतम प्रदर्शन सुनिश्चित करता है। उच्च-लोड या बाहरी अनुप्रयोगों के लिए, स्टेनलेस स्टील या निकल-प्लेटेड स्क्रू में अपग्रेड करने की सिफारिश की जाती है।
