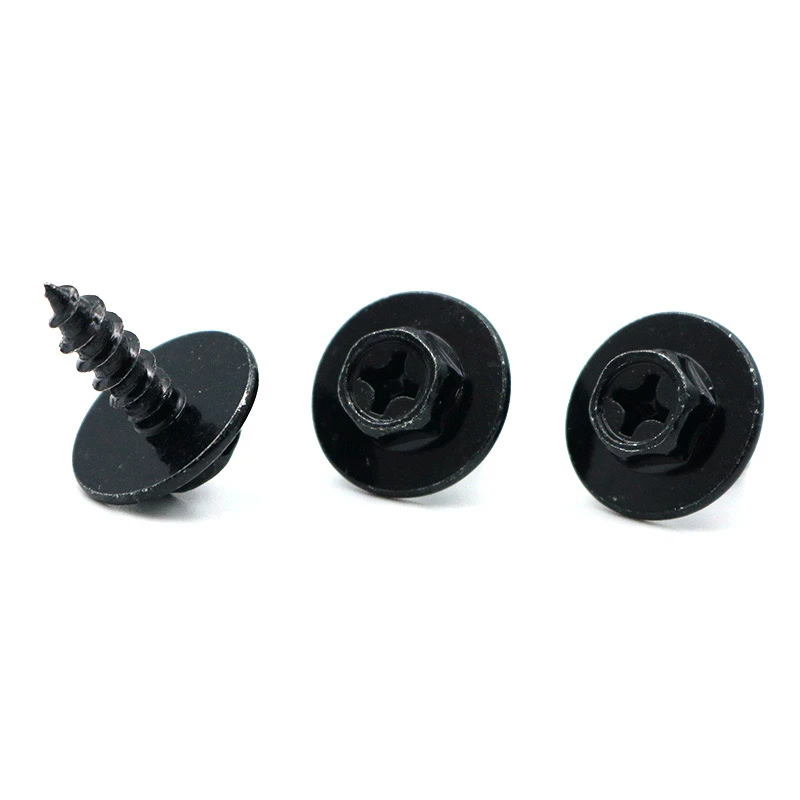

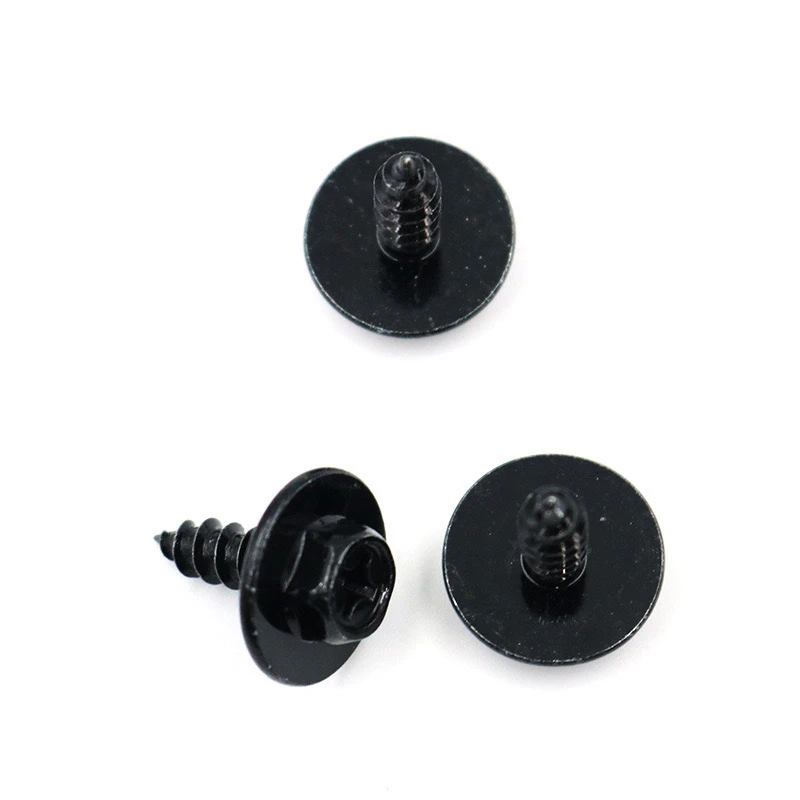

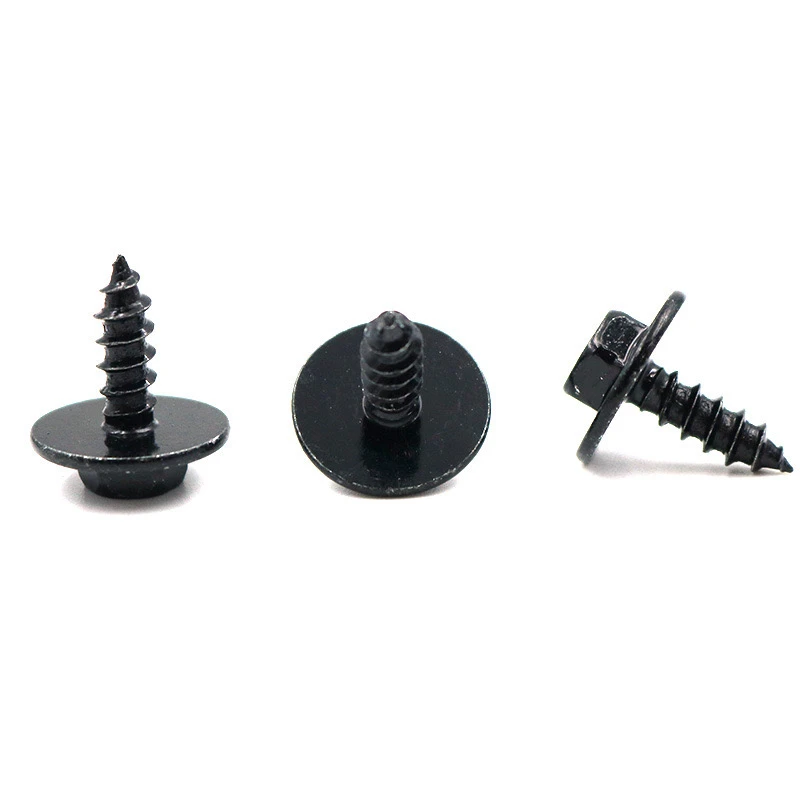

यह गैर-मानक, कोल्ड-जकड़ कार्बन स्टील, जिंक-निकेल मिश्र धातु, ब्लैक, ओवरसाइज़्ड हेक्सागोनलआत्म-टैपिंग पेंचब्लैक के साथ, बढ़े हुए फेरुले वॉशर एक उच्च-प्रदर्शन फास्टनर है। जस्ता-निकेल मिश्र धातु खत्म और एक काले बाहरी के साथ कार्बन स्टील से ठंडा-जकड़ा हुआ, इसमें एक ओवरसाइज़्ड फेरुले वॉशर और एक बाहरी हेक्सागोनल ड्राइव तंत्र है। यह एक हैआत्म-टैपिंग पेंच.
उत्पाद की विशेषताएँ
सामग्री: कार्बन स्टील बेस उच्च शक्ति प्रदान करता है, जबकि जस्ता-निकेल मिश्र धातु चढ़ाना (8-12μM) उत्कृष्ट संक्षारण प्रतिरोध (500-1000 घंटे तक नमक स्प्रे परीक्षण प्रतिरोध) प्रदान करता है।
डिजाइन: ओवरसाइज़्ड फेरुले वॉशर (एक मानक वॉशर की तुलना में 20-30% बड़ा) बेहतर दबाव वितरण और सीलिंग प्रदान करता है।
ड्राइव: बाहरी हेक्सागोनल हेड टूल फोर्स एप्लिकेशन की सुविधा देता है और कुशल टॉर्क ट्रांसमिशन प्रदान करता है।
सेल्फ-टैपिंग: विशेष थ्रेड डिज़ाइन कनेक्टेड घटकों पर सेल्फ-टैपिंग आंतरिक थ्रेड्स के लिए अनुमति देता है।
अनुप्रयोग: उच्च संक्षारण प्रतिरोध की आवश्यकता वाले आउटडोर उपकरण विधानसभा
पतली शीट धातु भागों (अनुशंसित शीट मोटाई 0.8-3 मिमी) के बीच संबंध।
विशेष सीलिंग और दबाव वितरण की आवश्यकता वाले अनुप्रयोग।
सीमित स्थान के कारण त्वरित स्थापना की आवश्यकता वाले अनुप्रयोगों के लिए।
निर्देश
1। पूर्व-स्थापना की तैयारी
छेद की तैयारी: कनेक्टेड घटक में एक पायलट छेद पूर्व-ड्रिल (छेद व्यास लगभग 75-85% नाममात्र पेंच व्यास)।
सतह की तैयारी: कनेक्टिंग सतह से तेल और बूर निकालें और एक चिकनी संपर्क सतह सुनिश्चित करें।
टूल चयन: एक मैचिंग हेक्सागोनल हेड (एक टॉर्क रिंच की सिफारिश की जाती है) के साथ सॉकेट या रिंच का उपयोग करें।
2। स्थापना प्रक्रिया
कनेक्टेड घटक की सतह का सामना करने वाले वॉशर को रखें।
प्रारंभ में, कम गति से छेद में पेंच को लंबवत संरेखित करें (300 आरपीएम से कम या बराबर)।
टैपिंग शुरू करने के लिए उपयुक्त अक्षीय दबाव लागू करें (प्रारंभिक टॉर्क अंतिम टॉर्क का लगभग 30%)।
एक बार थ्रेड पूरी तरह से जुड़ने के बाद, गति को 500-800 आरपीएम तक बढ़ाएं।
प्रीसेट टोक़ तक पहुंचने पर तुरंत रुकें (विशिष्ट स्थापना टोक़ संदर्भ: M6 लगभग 8-10 n · m)।
3। सावधानियां
टोक़ नियंत्रण: ओवर-टॉर्क ऑपरेशन सख्ती से निषिद्ध है, क्योंकि यह थ्रेड स्ट्रिपिंग या स्क्रू टूटने का कारण हो सकता है।
पुन: प्रयोज्य: स्व-टैपिंग शिकंजा को बार-बार डिस्सैबली और असेंबली (अधिकतम 2-3 बार) के लिए अनुशंसित नहीं किया जाता है।
सामग्री संगतता: HRC की कठोरता के साथ सब्सट्रेट के लिए उपयुक्त नहीं है> 35 या पतली प्लेटें <0.5 मिमी की मोटाई के साथ।
संक्षारण संरक्षण: क्षतिग्रस्त चढ़ाना एक विशेष एंटी-कोरियन कोटिंग के फिर से अनुप्रयोग के लिए अनुशंसित है।
सामान्य समस्या
एक्सेसिबिलिटी: जांचें कि क्या छेद व्यास बहुत छोटा है या गलत है; छेद को उचित रूप से फिर से जोड़ें।
हेड स्लिपेज: सुनिश्चित करें कि टूल हेक्सागोनल हेड के खिलाफ स्नूगली फिट बैठता है और यदि आवश्यक हो तो टूल को बदलें।
वॉशर विस्थापन: स्थापना से पहले वॉशर को अस्थायी रूप से सुरक्षित करने के लिए थ्रेड सीलेंट की एक छोटी मात्रा का उपयोग किया जा सकता है।
संक्षारण संरक्षण: उच्च नमक स्प्रे वाले वातावरण के लिए नियमित निरीक्षण की सिफारिश की जाती है।
इस गैर-मानक फास्टनर का उचित उपयोग कनेक्शन विश्वसनीयता और दीर्घकालिक संक्षारण संरक्षण सुनिश्चित करता है। प्रारंभिक बैच उपयोग से पहले नमूना परीक्षण की सिफारिश की जाती है।
