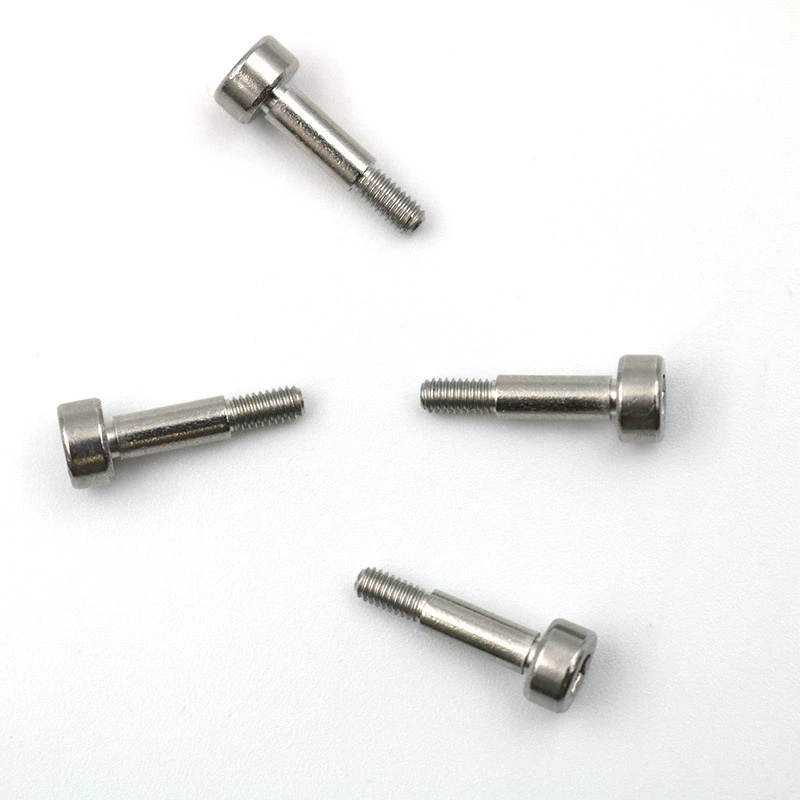

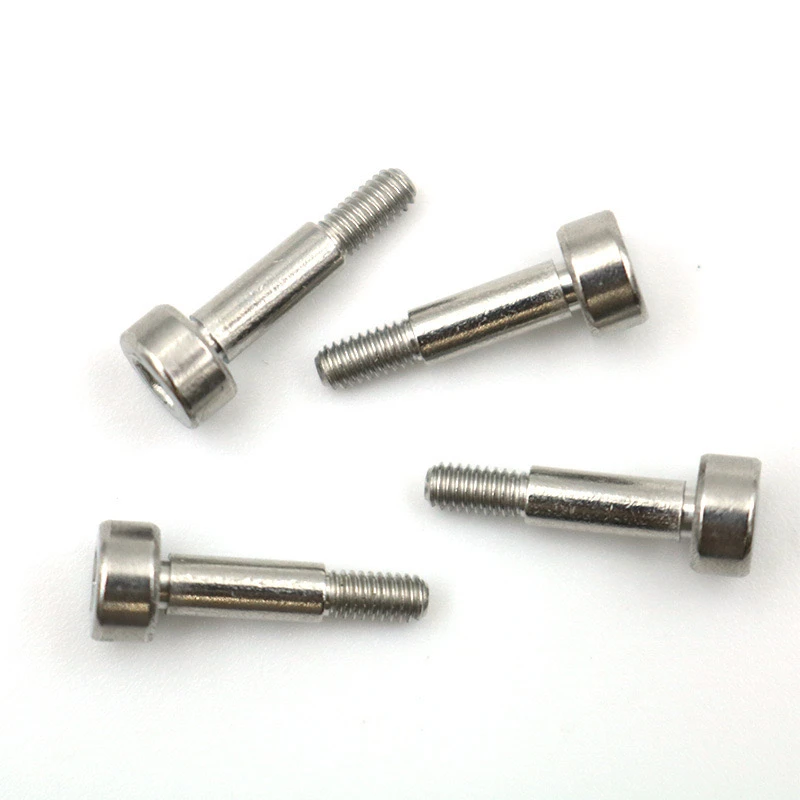

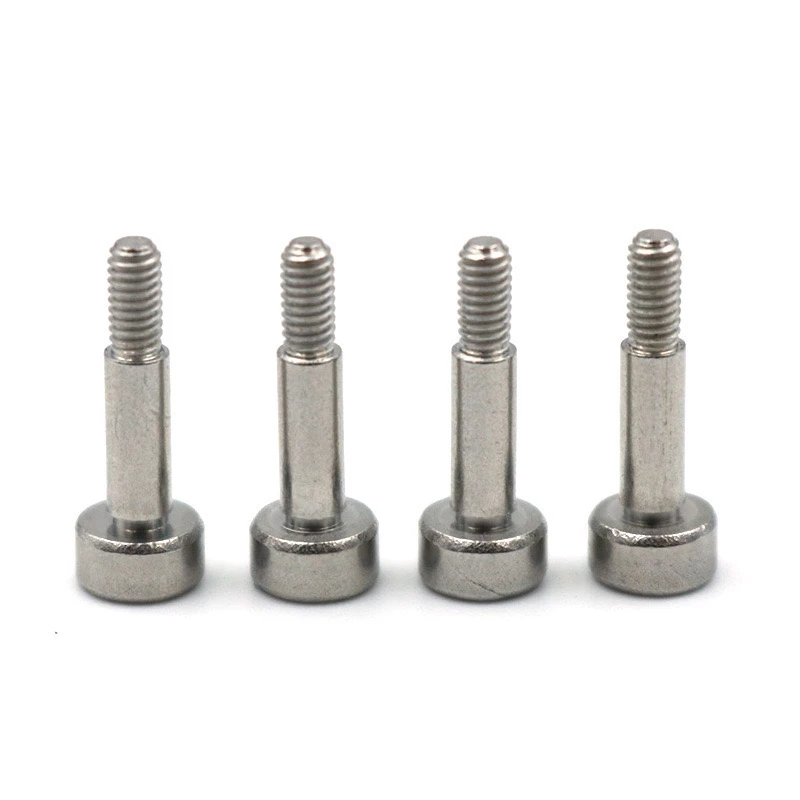

2-56 अमेरिकी मानक धागास्टेनलेस स्टील हेक्सागोन सॉकेट हेड कैप स्क्रू(जिसे कंधे के बोल्ट या स्टेप बोल्ट के रूप में भी जाना जाता है) एक विशेष रूप से डिज़ाइन किया गया फास्टनर है जो स्थिति, सीमित और कसने वाले कार्यों को जोड़ता है, जिससे यह सटीक ऊंचाई नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है। नीचे उपयोग के लिए विस्तृत निर्देश और सावधानियां हैं।
I. संरचनात्मक विशेषताएं
थ्रेडेड सेक्शन: 2-56 अमेरिकन स्टैंडर्ड यूनिफाइड फाइन थ्रेड, लगभग 2.06 मिमी व्यास, 0.453 मिमी पिच।
पॉलिश किए गए कंधे: एक निश्चित ऊंचाई के साथ एक अनियंत्रित बेलनाकार खंड, जिसे सीमित या पता लगाने के लिए उपयोग किया जाता है, विधानसभा निकासी सुनिश्चित करता है।
HEXAGON DRIVE: हेड में काउंटर्सकॉक माउंटिंग के लिए एक हेक्सागोन सॉकेट है।
Ii। विशिष्ट अनुप्रयोग
प्रेसिजन मशीनरी: ऑप्टिकल उपकरण और इलेक्ट्रॉनिक उपकरणों जैसे घटकों के बीच नियंत्रित रिक्ति की आवश्यकता होती है।
सीमित और फिक्सिंग: क्लैंपेड घटकों के अत्यधिक संपीड़न को रोकता है।
संरेखण और स्थिति: पॉलिश अनुभाग गाइड घटक संरेखण, जिसे बाद में थ्रेड्स का उपयोग करके कस दिया जाता है।
Iii। स्थापना चरण
तैयारी: बोल्ट कंधे की ऊंचाई, पॉलिश रॉड व्यास और घटक छेद के साथ संगतता की जांच करें। यह सुनिश्चित करने के लिए थ्रेडेड छेद को साफ करें कि यह बूर से मुक्त है।
स्थिति और स्थापना: आधार का सामना करने वाले कंधे के निचले छोर के साथ, घटक छेद में पॉलिश रॉड सेक्शन डालें। थ्रेड्स को कसने के लिए एक एलन रिंच का उपयोग करें जब तक कि कंधे पूरी तरह से आधार सतह से संपर्क न करें।
टॉर्क कंट्रोल: 2-56 स्टेनलेस स्टील थ्रेड्स के लिए संदर्भ टोक़ लगभग 0.09-0.12 एन · एम (स्ट्रिपिंग से बचने के लिए) है। ओवरटाइटनिंग कंधे को विकृत करने और अपने रिटेनिंग फ़ंक्शन को खोने का कारण बन सकता है।
Iv। मुख्य विचार
होल डिज़ाइन: थ्रेडेड होल की गहराई टक्कर या नीचे से बचने के लिए थ्रेड की लंबाई से अधिक होनी चाहिए। पॉलिश रॉड होल व्यास और कंधे के बीच अनुशंसित निकासी 0.05 मिमी से कम या बराबर है।
निवारक उपाय: उच्च तापमान या कंपन वातावरण में, थ्रेड सीलेंट का उपयोग किया जा सकता है।
रखरखाव और निरीक्षण: नियमित रूप से विरूपण या पहनने के लिए कंधे का निरीक्षण करें। स्टेनलेस स्टील के धागे ठंड वेल्डिंग के लिए प्रवण हैं; इसलिए, डिस्सैम के दौरान धीमी, रिवर्स रोटेशन का उपयोग करें।
वी। समस्या निवारण
समस्या 1: कंधे आधार सतह से संपर्क नहीं करता है। कारण: अपर्याप्त छेद की गहराई या पॉलिश रॉड की रुकावट।
समाधान: छेद की गहराई और साफ को फिर से निकालें।
समस्या 2: थ्रेड जब्ती।
कारण: स्टेनलेस स्टील सामग्री + सूखा घर्षण।
समाधान: स्थानीयकृत गर्मी लागू करें या डिस्सैम के दौरान मर्मज्ञ तेल का उपयोग करें।
उचित चयन और मानकीकृत संचालन के माध्यम से, इस प्रकार का बोल्ट विधानसभा सटीकता और विश्वसनीयता में काफी सुधार कर सकता है, जिससे यह विशेष रूप से सटीक मशीनरी अनुप्रयोगों के लिए उपयुक्त है।
