निम्नलिखित 12.9-ग्रेड सीएनसी टर्निंग टूल बार एक्सेसरीज़ (शिम और गैर-मानक स्टड के लिए एक विस्तृत उपयोगकर्ता गाइड हैशिकंजा), तकनीकी अनिवार्यता और व्यावहारिक मार्गदर्शन दोनों को कवर करना।
I. गौण समारोह अवलोकन
शिम्स: डालने का समर्थन करें, काटने की ताकतें वितरित करें, चिपिंग को रोकें, और टूल बार सेंटरलाइन से मेल खाने के लिए सम्मिलित ऊंचाई को समायोजित करें।
सामग्री: आमतौर पर कार्बाइड या कठोर स्टील, सम्मिलित कठोरता से मेल खाते हैं।

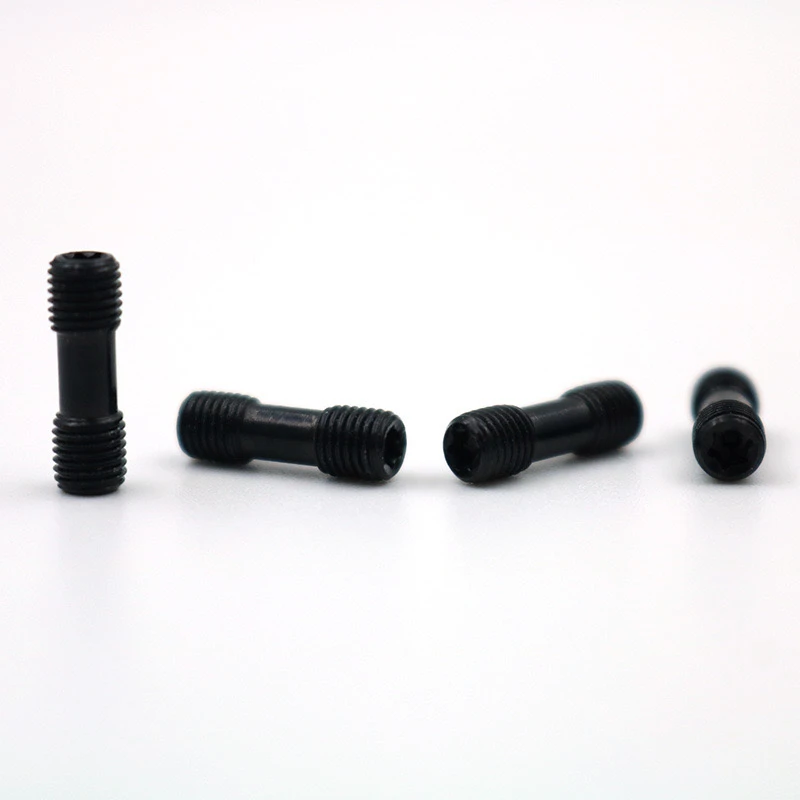

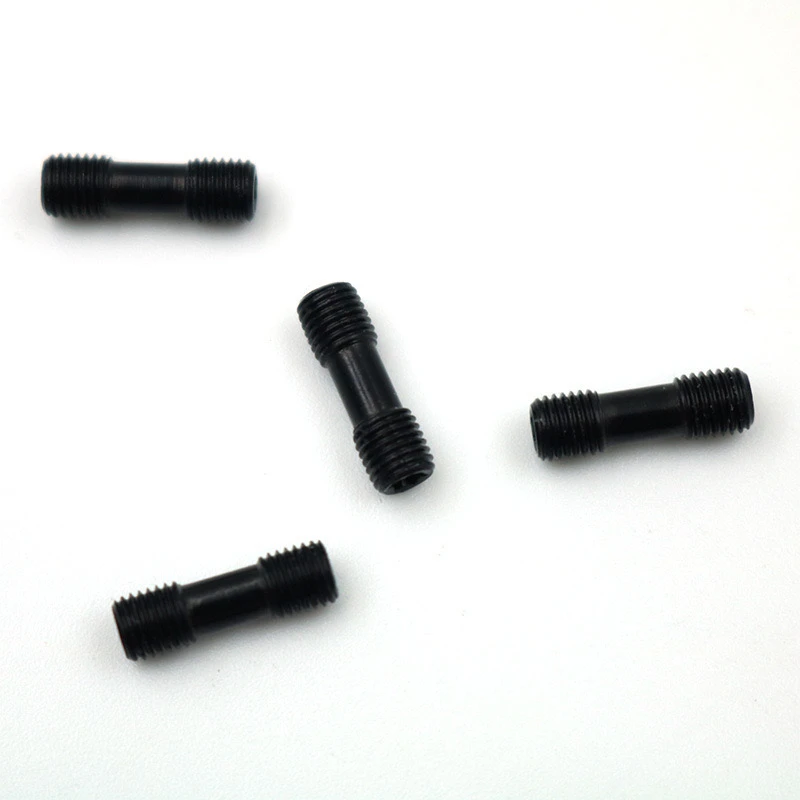

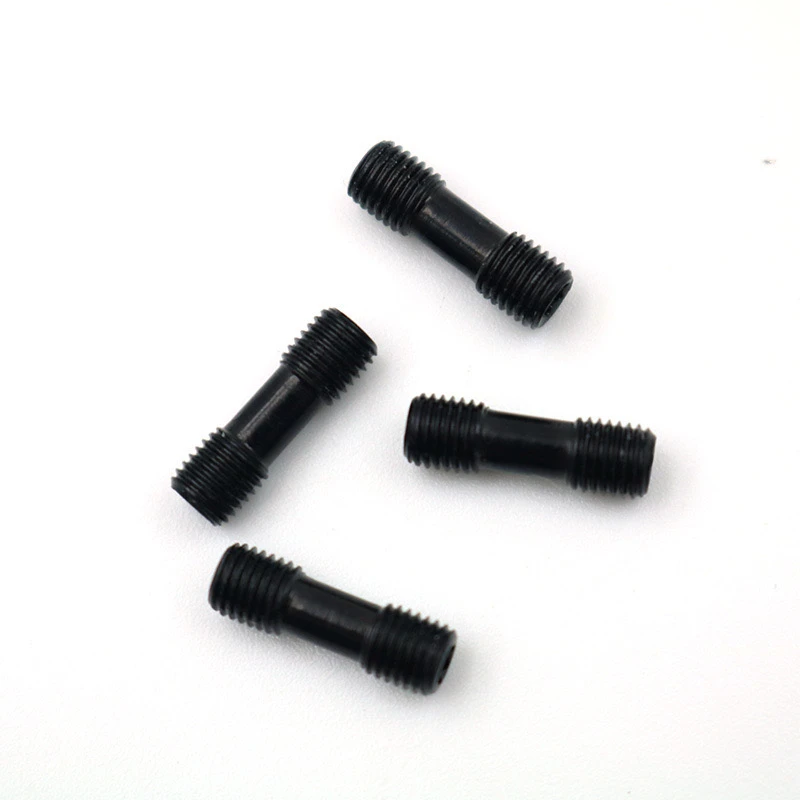

गैर-मानक स्टड स्क्रू (M5/M6/M8)
विशेषताएं: 12.9-ग्रेड उच्च शक्ति, डबल-थ्रेड डिज़ाइन (संभवतः प्रत्येक छोर पर विभिन्न पिचों/व्यास के साथ), विशेष क्लैंपिंग परिदृश्यों के लिए उपयुक्त।
उद्देश्य: टूल बार में डालने को फास्ट करता है, गैर-मानक टूल ग्रूव्स या विशेष शिम कॉन्फ़िगरेशन को समायोजित करता है।
Ii। उपयोग निर्देश और सावधानियां
1। पूर्व-स्थापना की तैयारी
सफाई और निरीक्षण
टूल बार थ्रेडेड होल, शिम संपर्क सतह को साफ करें, औरपेंचतेल और मलबे को हटाने के लिए शराब के साथ।
थ्रेड अखंडता का निरीक्षण करें (विशेष रूप से गैर-मानक शिकंजा के लिए, सत्यापित करें कि वे टूल बार होल से मेल खाते हैं।
एक्सेसरी मिलान को सत्यापित करें: पुष्टि करें कि शिम मोटाई सम्मिलित मॉडल (टूल मैनुअल को देखें) से मेल खाती है।
गैर-मानक स्टड स्क्रू के लिए दो अलग-अलग छोरों की आवश्यकता होती है: एक छोर आम तौर पर टूलहोल्डर को सुरक्षित करता है, जबकि दूसरा स्थान (थ्रेड पिच को चिह्नित या मापने या मापने या मापने) में डालता है।
2। स्थापना प्रक्रिया
शिम को रखना
टूलहोल्डर स्लॉट में शिम को सटीक रूप से डालें, यह सुनिश्चित करें कि कोई झुकाव नहीं है (फिट का निरीक्षण करने के लिए एक आवर्धक कांच का उपयोग करें)।
सम्मिलित करना
सम्मिलित अत्याधुनिक धार को सही दिशा में उन्मुख होना चाहिए (जैसे, बाहरी मोड़ उपकरण के लिए, अत्याधुनिक किनारे को ऊपर की ओर सामना करना चाहिए)।
स्टड स्क्रू को कसना
चरण:
एक। सबसे पहले, मैन्युअल रूप से टूलहोल्डर थ्रेड होल (मिसलिग्न्मेंट से बचने के लिए) में स्क्रू को कस लें।
बी। दो चरणों में कसने के लिए एक टोक़ रिंच का उपयोग करें: रेटेड टोक़ के 50% से पूर्व-तंग करें, फिर पूरी तरह से कस लें (जैसे, M8 स्क्रू के लिए विशिष्ट टोक़ 25-30 N · M है)।
प्रमुख बिंदु:
यदि स्क्रू थ्रेड अलग -अलग हैं, तो मोटे अंत टूलहोल्डर को सुरक्षित करता है, जबकि ठीक अंत जगह में सम्मिलित होता है।
स्नेहक का उपयोग न करें (यह घर्षण गुणांक को प्रभावित कर सकता है और ओवरटाइटिंग या ढीला होने का कारण बन सकता है)।
3। कमीशन और सत्यापन
ऊंचाई अंशांकन: टूल टिप सेंटर की ऊंचाई की जांच करने के लिए एक टूल सेटर का उपयोग करें। यदि विचलन 0.02 मिमी से अधिक है, तो शिम को बदलें या इसे समायोजित करें।
टेस्ट कटिंग: मशीन को कम गति पर चलाएं और यह देखने के लिए कोई लोड नहीं है कि ब्लेड चलता है या नहीं। पहले टुकड़े को मशीनिंग करने के बाद, सतह खत्म की जांच करें।
Iii। सामान्य समस्याओं का निवारण करना
पेंच टूटना:
कारण: ओवर-टॉर्केड या मिसलिग्न किए गए थ्रेड्स।
समाधान: स्क्रू को बदलें और क्षति के लिए टूलहोल्डर थ्रेड्स की जांच करने के लिए एक टोक़ रिंच का उपयोग करें।
शिफ्ट डालें:
कारण: असमान शिम या अपर्याप्त रूप से कड़ा पेंच।
समाधान: SHIM संपर्क सतह को फिर से देखें और फिर से मानक टोक़ को कस लें।
Iv। रखरखाव सिफारिशें
नियमित निरीक्षण: हर 8 घंटे में ढीलेपन के लिए शिकंजा की जांच करें (अंकन एक सहायता है)।
गौण प्रतिस्थापन चक्र:
शिम: यदि इंडेंटेशन या वियर 0.1 मिमी से अधिक हो तो प्रतिस्थापित करें।
ग्रेड 12.9 स्क्रू: 5 पुन: उपयोग के बाद छोड़ दें या यदि धागा विरूपण देखा जाता है।
मानकीकृत संचालन और विस्तार पर सावधानीपूर्वक ध्यान उपकरण जीवन और मशीनिंग सटीकता में काफी सुधार कर सकता है। यह त्वरित प्रतिस्थापन के लिए गौण मॉडल का रिकॉर्ड रखने की सिफारिश की जाती है।
