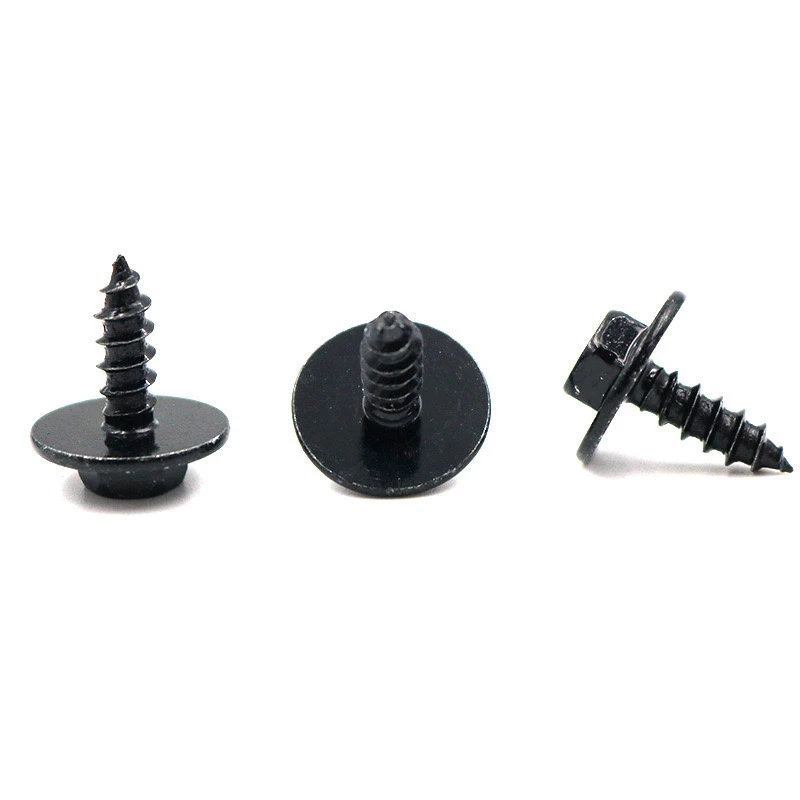

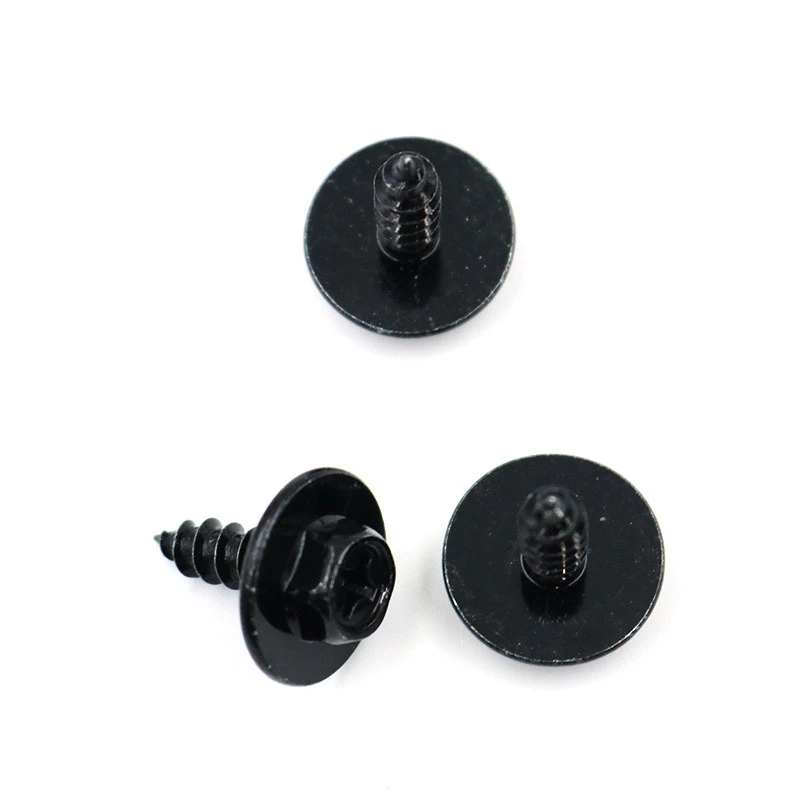

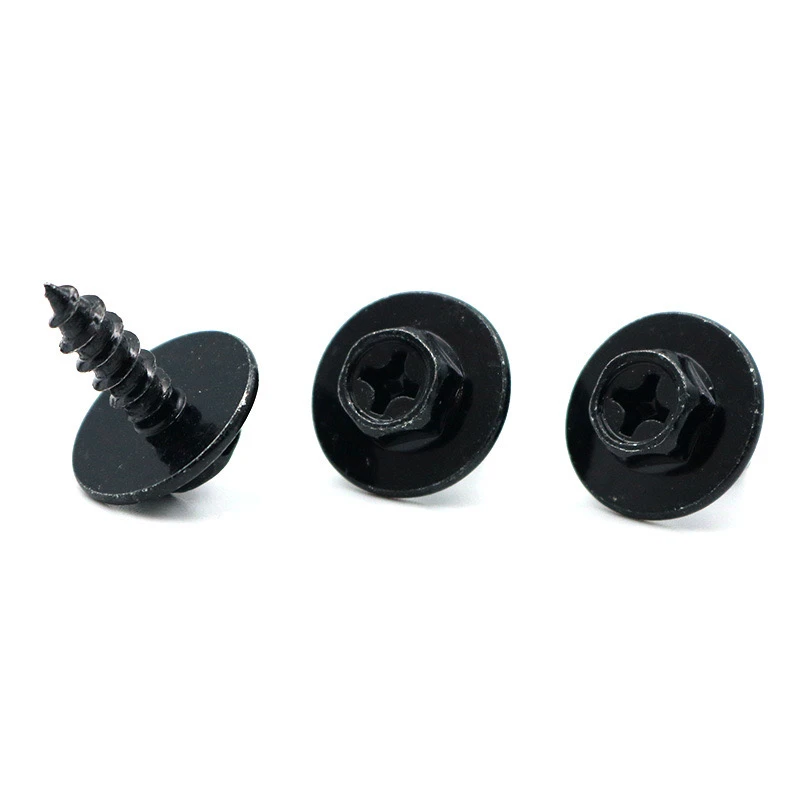

यह गैर-मानक ठंडा कार्बन स्टील जस्ता-निकेलमिश्र धातु हेक्सागोनल स्व-टैपिंग स्क्रूएक काले ओवरसाइज़्ड फेरुले वॉशर के साथ एक उच्च-प्रदर्शन फास्टनर है। नीचे इसकी कस्टम आवश्यकताओं की एक विस्तृत व्याख्या है, व्यावहारिकता के साथ तकनीकी विवरण को संतुलित करना।
I. बुनियादी पैरामीटर आवश्यकताएं
सामग्री
कार्बन स्टील ग्रेड: SCM435।
भूतल उपचार: जस्ता-निकेल मिश्र धातु इलेक्ट्रोप्लेटिंग (मोटाई 8-12μM) + ब्लैक पासेशन (72-घंटे के तटस्थ नमक स्प्रे परीक्षण से मिलता है)।
संरचना -अभिक्रिया
स्क्रू हेड: बाहरी हेक्सागोनल (ग्राहक ड्राइंग के अनुसार-फ्लैट आयामों के पार, बढ़े हुए टॉर्क के लिए 10% ओवरसाइज़ की सिफारिश की जाती है)।
एकीकृत वॉशर: ओवरसाइज़्ड फेरुले वॉशर (बाहरी व्यास 1.5 गुना स्क्रू हेड, मोटाई 1.2-1.5 मिमी, खरोंच सुरक्षा के लिए आवश्यक चम्फर)।
स्व-टैपिंग (ST4.2-ST6.3 अनुशंसित, GB/T 5280 के अनुसार थ्रेड प्रोफ़ाइल)।
आयामी सहिष्णुता
कुल लंबाई, 0.1 मिमी, सिर की ऊंचाई ± 0.05 मिमी, वॉशर सपाटता 0.03 मिमी से कम या बराबर है।
Ii। कोल्ड फोर्जिंग प्रक्रिया में प्रमुख बिंदु
मोल्ड डिज़ाइन: 3-4 गठन चरणों के साथ एक टंगस्टन स्टील मोल्ड का उपयोग करें: प्रीफॉर्मिंग → हेड एक्सट्रूज़न → वॉशर गठन → थ्रेड रोलिंग।
वॉशर और सिर के बीच संयुक्त पर दरार से बचने के लिए पुष्टि के लिए मोल्ड चित्र की आवश्यकता होती है।
प्रक्रमण नियंत्रण
कोल्ड फोर्जिंग स्पीड: 150-200 टुकड़े/मिनट, एनील्ड मटेरियल हार्डनेस एचआरबी 75-85।
थ्रेड रोलिंग के बाद जाना/नो-गो गेज निरीक्षण आवश्यक है।
वॉशर और सिर के बीच संयुक्त पर दरार से बचने के लिए पुष्टि के लिए मोल्ड चित्र की आवश्यकता होती है।
प्रक्रमण नियंत्रण
कोल्ड फोर्जिंग स्पीड: 150-200 टुकड़े/मिनट, एनील्ड मटेरियल हार्डनेस एचआरबी 75-85।
थ्रेड रोलिंग के बाद जाना/नो-गो गेज निरीक्षण आवश्यक है।
Iii। सतह उपचार और प्रदर्शन
जिंक-निकेल मिश्र धातु इलेक्ट्रोप्लेटिंग
रचना: Zn-Ni 12-15%।
ब्लैक पासेशन प्रोसेस: क्रोमियम-फ्री पासेशन, रंग अंतर ofe कम से कम या 1.5 के बराबर।
प्रदर्शन परीक्षण
टोक़ परीक्षण: मानक मूल्य के 80% पर कोई फ्रैक्चर नहीं।
हाइड्रोजन उत्सर्जन जोखिम: हाइड्रोजन को हटाने के लिए इलेक्ट्रोप्लेटिंग के बाद 4 घंटे के लिए 200 डिग्री पर सेंकना।
Iv। पैकेजिंग और वितरण
पैकेजिंग पद्धति
इनर पैकेजिंग: एंटी-रस्ट पेपर + ब्लिस्टर ट्रे (प्रति ट्रे 100 टुकड़े); बाहरी पैकेजिंग: वाटरप्रूफ कार्टन (10 ट्रे प्रति बॉक्स)।
दस्तावेज़ आवश्यकताएँ
सामग्री रिपोर्ट (SGS), नमक स्प्रे परीक्षण रिपोर्ट, और पूर्ण आकार के निरीक्षण रिपोर्ट (1.33 के बराबर या उससे अधिक CPK) सबमिट करें।
वी। नोट्स
अनुकूलन लीड समय: मोल्ड विकास: 15 दिन + उत्पादन: 10 दिन (पहला बैच); बड़े पैमाने पर उत्पादन लीड समय परक्राम्य।
न्यूनतम आदेश मात्रा: 5,000 टुकड़े (परक्राम्य)।
विशेष आवश्यकताएं: ROHS/REAP प्रमाणन के लिए आवश्यकता अग्रिम में निर्दिष्ट की जानी चाहिए।
उपरोक्त समाधान उत्पादन व्यवहार्यता के साथ तकनीकी विवरण को संतुलित करता है। मापदंडों को वास्तविक आवश्यकताओं के आधार पर समायोजित किया जा सकता है। हम आगे के डिजाइन अनुकूलन के लिए नमूना चित्र या आवेदन परिदृश्य प्रदान करने की सलाह देते हैं।
