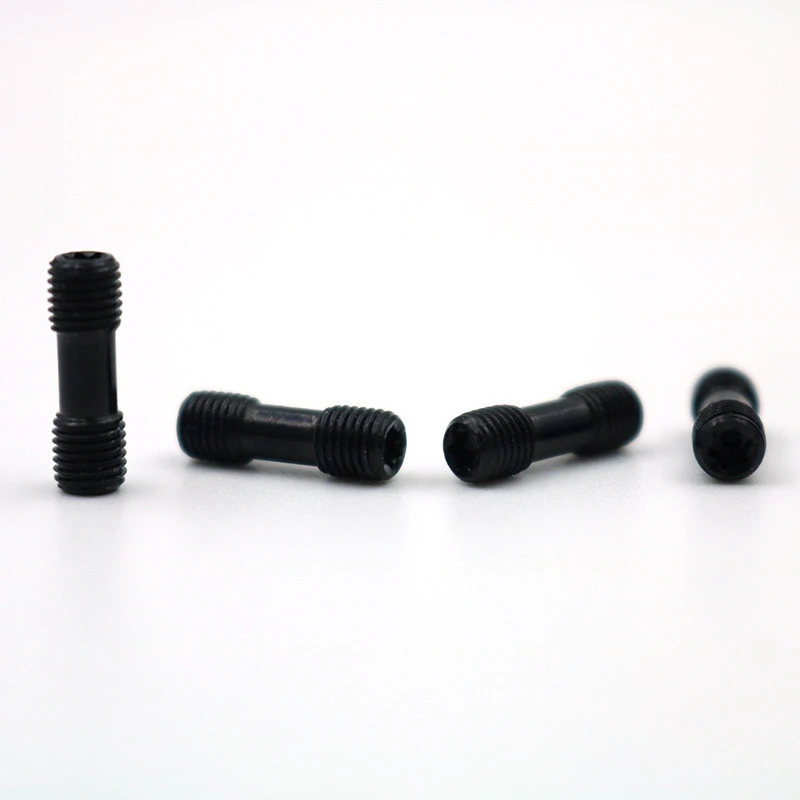

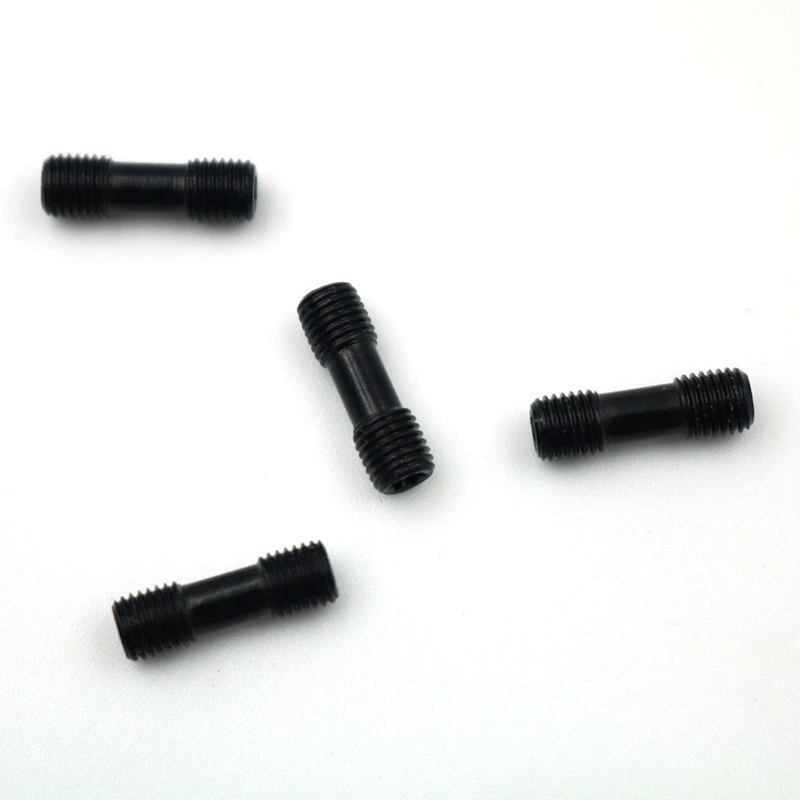

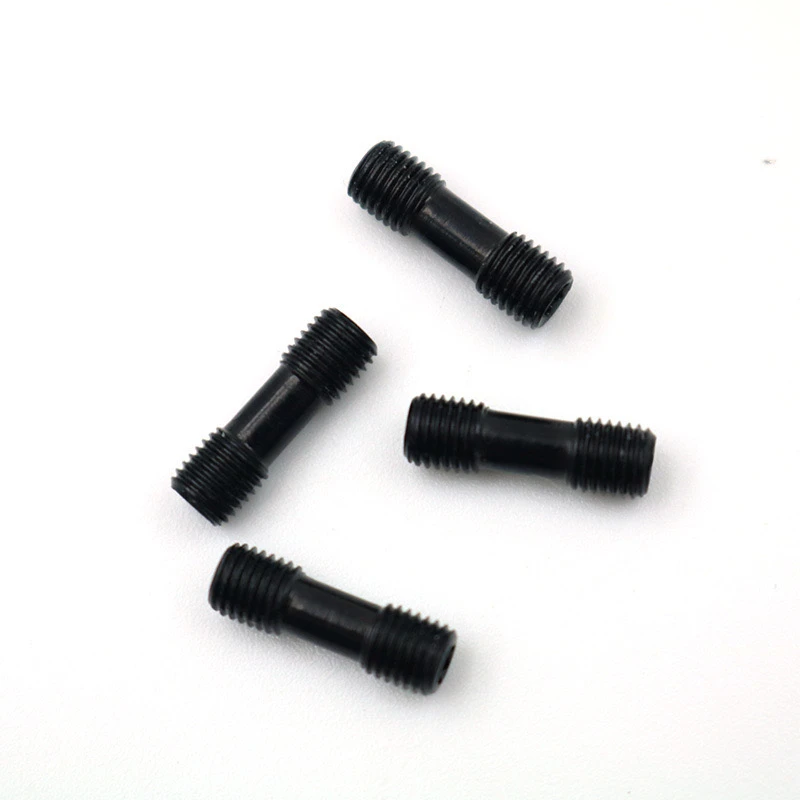

शिम और गैर-मानक स्टडशिकंजा12.9-ग्रेड सीएनसी टर्निंग टूल बार एक्सेसरीज में उपयोग किया जाता है, सटीक मशीनिंग में प्रमुख कार्यात्मक घटक हैं। निम्नलिखित उनकी अनुकूलन आवश्यकताओं का वर्णन करता है।
1। मूल पैरामीटर
सामग्री: 12.9-ग्रेड मिश्र धातु स्टील
भूतल उपचार: काला/निकेल-प्लेटेड/डक्रोमेट (संक्षारण सुरक्षा आवश्यकताओं के आधार पर चयन करने योग्य; काला डिफ़ॉल्ट है)।
कठोरता: एचआरसी 39-44 (उच्च शक्ति और क्रूरता का संतुलन सुनिश्चित करना)
धागा विनिर्देश: गैर-मानक स्टड थ्रेड।
थ्रेड सटीकता: 6 जी ग्रेड
कुल लंबाई: शिम मोटाई के आधार पर अनुकूलित
2। संरचनात्मक डिजाइन
हेड प्रकार: दोनों छोरों पर बाहरी हेक्सागोनल या बेलनाकार फ्लैट हेड।
संक्रमण अनुभाग: हस्तक्षेप से बचने के लिए मध्यवर्ती पॉलिश रॉड व्यास थ्रेड माइनर व्यास से छोटा होना चाहिए।
अंडरकट ग्रूव: थ्रेड के अंत में एक अंडरकट ग्रूव को मशीनीकृत किया जाता है।
3। विशेष आवश्यकताएं
एंटी-लोसिंग ट्रीटमेंट: वैकल्पिक थ्रेड सीलेंट प्री-कोटिंग या लॉकिंग ग्रूव्स उपलब्ध हैं।
अंकन: सामग्री ग्रेड की लेजर अंकन (12.9) और विनिर्देश (जैसे, M5-M6)
पैकेजिंग: रस्ट-प्रूफ ऑयल + वैक्यूम बैगिंग, 50 टुकड़े/बॉक्स (या ग्राहक के अनुरोध के अनुसार)
4। निरीक्षण मानक
आयामी निरीक्षण: गो/नो-गो गेज के साथ थ्रेड सत्यापन, तीन आयामी समन्वय माप के साथ मापा गया प्रमुख आयाम
प्रदर्शन परीक्षण: तन्यता और टॉर्क परीक्षण यादृच्छिक नमूनों पर किया जाता है।
साल्ट स्प्रे टेस्ट: कोटिंग को 48 घंटे का तटस्थ नमक स्प्रे टेस्ट (वैकल्पिक) पास करना होगा।
5। वितरण और बिक्री के बाद सेवा
नमूना लीड समय: 3-5 व्यावसायिक दिन (3 मुक्त नमूने प्रदान किए गए)
बल्क डिलीवरी: 15-20 दिन (ऑर्डर की मात्रा> 1000 टुकड़े)
वारंटी: सामग्री दोषों के कारण 12 महीनों के भीतर मुफ्त प्रतिस्थापन
गैर-मानक पेंच और शिम/टूलहोल्डर के बीच संगतता सुनिश्चित करने के लिए एक टूलहोल्डर इंटरफ़ेस ड्राइंग या भौतिक नमूना की आवश्यकता होती है।
उपरोक्त डिजाइन के माध्यम से, दोनों एक साथ उच्च-लोड प्रसंस्करण में सीएनसी उपकरणों की विश्वसनीयता सुनिश्चित करते हैं, जो विशेष रूप से सटीक विनिर्माण क्षेत्रों जैसे कि एयरोस्पेस, मोल्ड्स, आदि के लिए उपयुक्त है।
