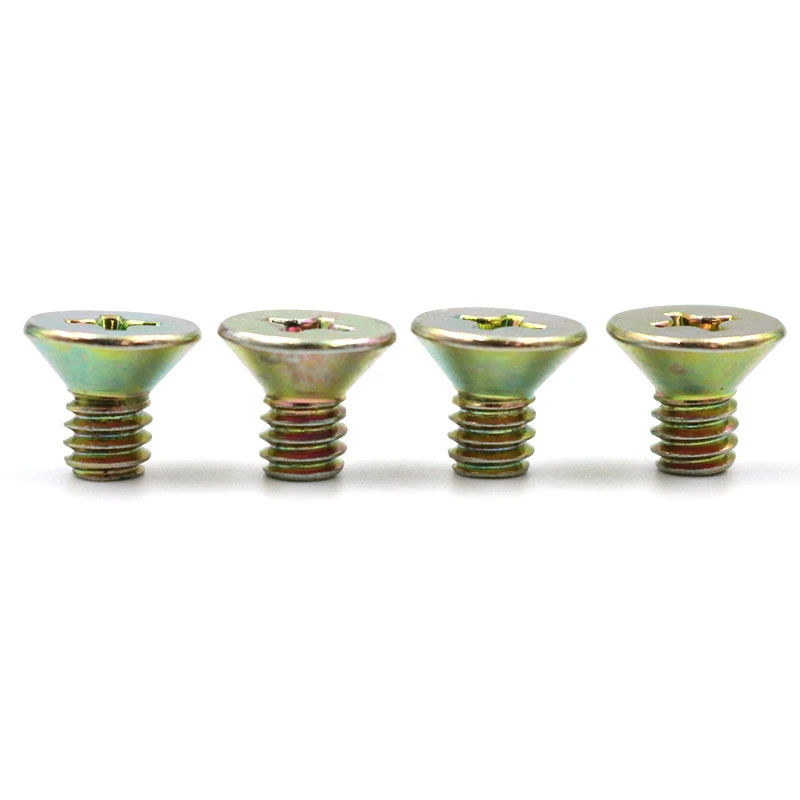

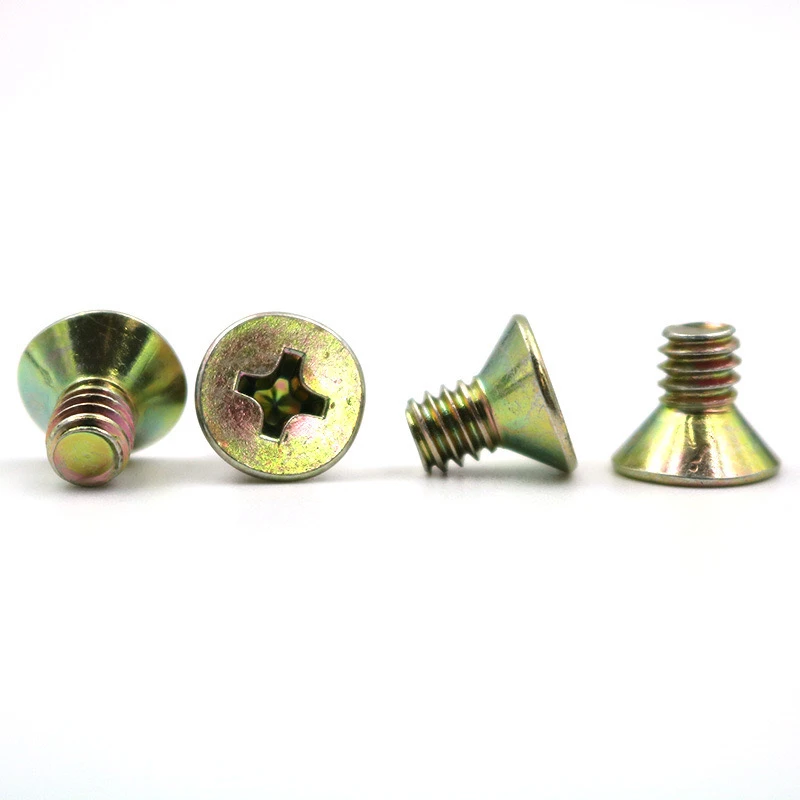

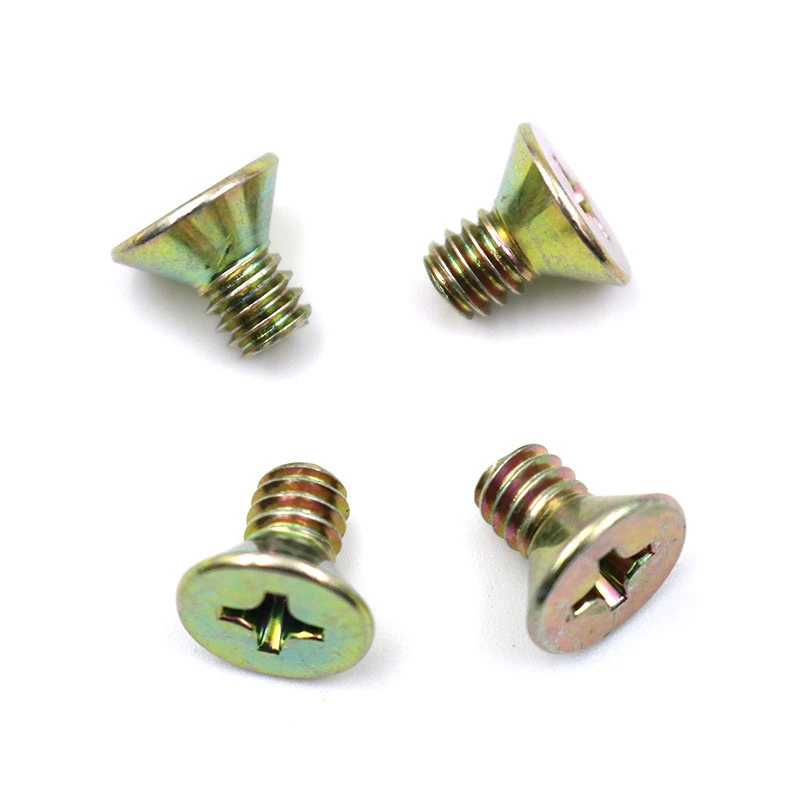

कार्बन स्टील, जस्ता चढ़ाया हुआक्रॉस-काउंटरकंक मशीन शिकंजाव्यापक रूप से यांत्रिक विधानसभा, इलेक्ट्रॉनिक उपकरण, फर्नीचर और अन्य क्षेत्रों में उपयोग किया जाता है। नीचे तकनीकी तर्क द्वारा परतों में प्रस्तुत उनकी अनुकूलन आवश्यकताओं की एक विस्तृत व्याख्या है।
I. कोर विनिर्देश
धागा विनिर्देश
मीट्रिक मानक: M2.5, M3, M4, M5, M6, और M8, पूर्ण या आंशिक थ्रेड विकल्प उपलब्ध हैं।
थ्रेड पिच: मोटे डिफ़ॉल्ट है; फाइन पिच के लिए विनिर्देश की आवश्यकता होती है।
प्रधान प्रकार
काउंटर्सकंक हेड: 90 डिग्री हेड टेपर एंगल, फ्लश माउंटिंग
फ्लैट हेड: शीर्ष पर क्रॉस अवकाश
Ii। सामग्री और सतह उपचार
मूलभूत सामग्री:
कार्बन स्टील ग्रेड: 1008/1010 (डिफ़ॉल्ट), 10B21 (उच्च शक्ति वैकल्पिक)
कठोरता: एचआरबी 70-95 (एचआरसी 22-32 के लिए टेम्परेबल)
कोटिंग: रंगीन जस्ता पासेशन: मोटाई 5-8μm, नमक स्प्रे परीक्षण 96 घंटे (तटस्थ नमक स्प्रे) से अधिक या उससे अधिक
वैकल्पिक अतिरिक्त आवश्यकताएं: सीलिंग उपचार (बढ़ाया संक्षारण संरक्षण), हाइड्रोजन उत्सर्जक-मुक्त उपचार (उच्च शक्ति स्टील के लिए अनिवार्य)
Iii। प्रमुख आयामी सहिष्णुता
आइटम मानक (आईएसओ 4762) अनुकूलन योग्य सटीकता
सिर व्यास ± 0.1 मिमी mm 0.05 मिमी
क्रॉस अवकाश गहराई ± 0.15 मिमी mm 0.1 मिमी
थ्रेड टॉलरेंस बैंड 6 जी (डिफ़ॉल्ट), 4-घंटे/6-घंटे की सेवा उपलब्ध है
Iv। विशेष अनुरोध विकल्प
हेड मार्किंग:
लेजर अंकन (निर्माता लोगो, विनिर्देश संख्या, आदि), उभरा/डिबॉस्ड स्टैम्पिंग (0.1 मिमी से कम या उससे कम गहराई)
प्रदर्शन प्रमाणपत्र
यांत्रिक गुण: आईएसओ 898-1 वर्ग 4.8/8.8 के साथ आज्ञाकारी
पर्यावरण अनुपालन: ROHS/REACH (आवश्यक सामग्री प्रमाणन)
पैकेजिंग: थोक (कार्टन/बुना हुआ बैग)
बॉक्सिंग (एंटी-रस्ट पेपर के साथ पीवीसी बॉक्स, प्रति बॉक्स 100-500 टुकड़े)
टेपिंग (एसएमटी स्वचालन के लिए उपयुक्त)
वी। गुणवत्ता नियंत्रण प्रमुख बिंदु
पूर्ण निरीक्षण आइटम: थ्रेड गो/नो-गो गेज, सिर आयाम, कोटिंग आसंजन (क्रॉस-कट विधि)
नमूनाकरण आवृत्ति: नमक स्प्रे परीक्षण: प्रति बैच 3 टुकड़ों से अधिक या बराबर; कठोरता परीक्षण: 1 टुकड़ा प्रति 1,000 टुकड़े
Vi। डिलीवरी का समय और MOQ
प्रोटोटाइप चक्र: 3-5 दिन (3-10 नमूने उपलब्ध)
बड़े पैमाने पर उत्पादन लीड समय: 15-20 दिन (<500,000 pieces)
न्यूनतम आदेश मात्रा
नियमित विनिर्देश: 5,000 टुकड़े/विनिर्देश
विशेष आकार/कोटिंग्स: 10,000 टुकड़े और ऊपर
Vi। लीड टाइम और मक
प्रोटोटाइप लीड समय: 3-5 दिन (3-10 नमूने उपलब्ध)
बड़े पैमाने पर उत्पादन लीड समय: 15-20 दिन (<500,000 pieces)
न्यूनतम आदेश मात्रा: 5,000 टुकड़े/विनिर्देश
विशेष आकार/कोटिंग्स: 10,000 टुकड़े और ऊपर
चित्र या नमूने प्रस्तुत करने से मौजूदा मोल्ड्स से मिलान को प्राथमिकता मिलेगी, जिससे मोल्ड-मेकिंग लागत कम हो जाएगी। उच्च शक्ति वाले अनुप्रयोगों के लिए, हम 8.8-ग्रेड उपचार के साथ 10B21 सामग्री की सलाह देते हैं।
