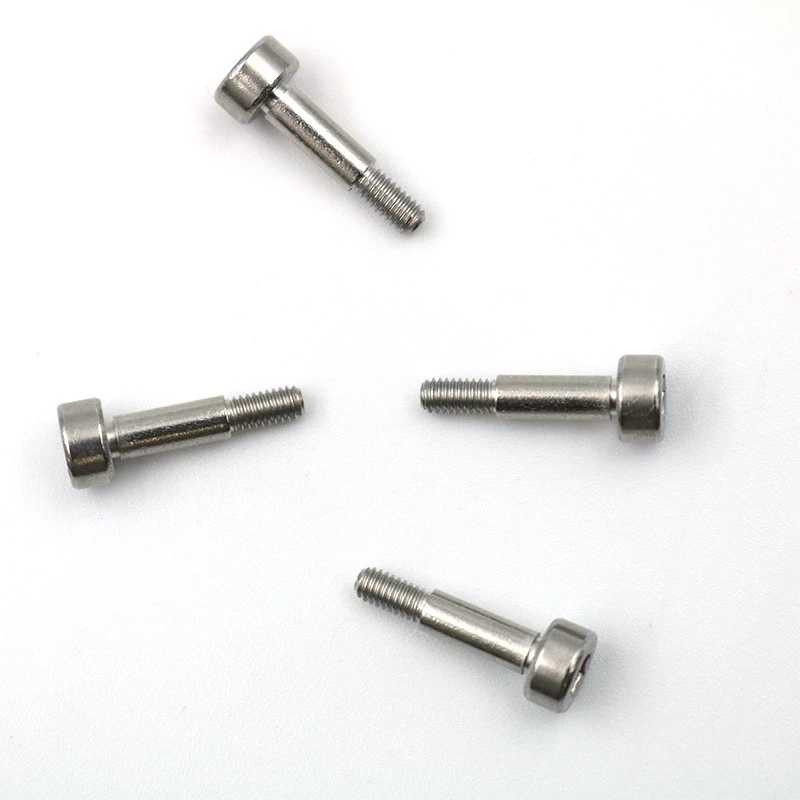

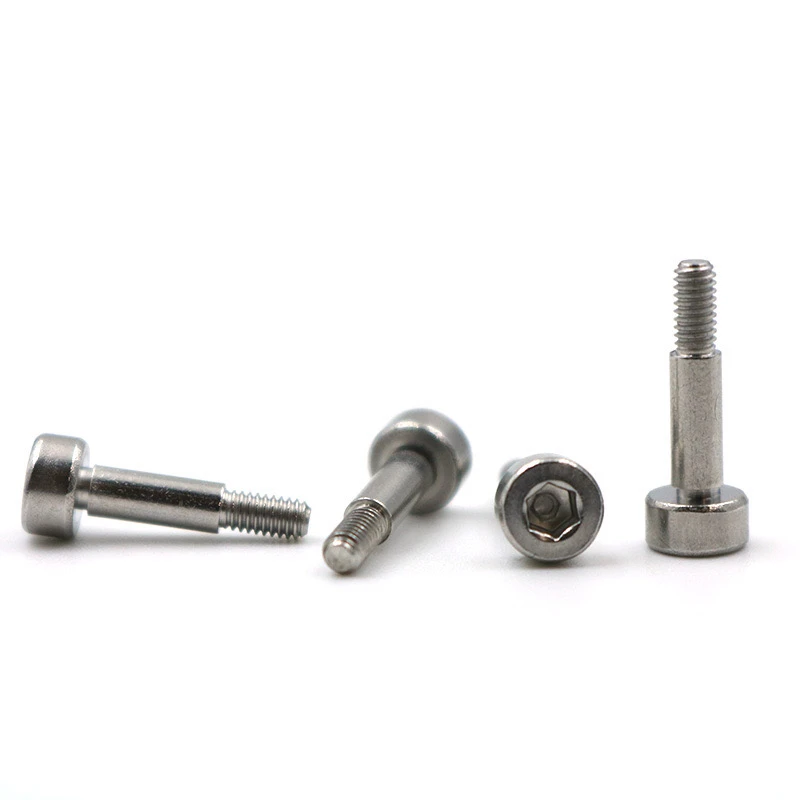

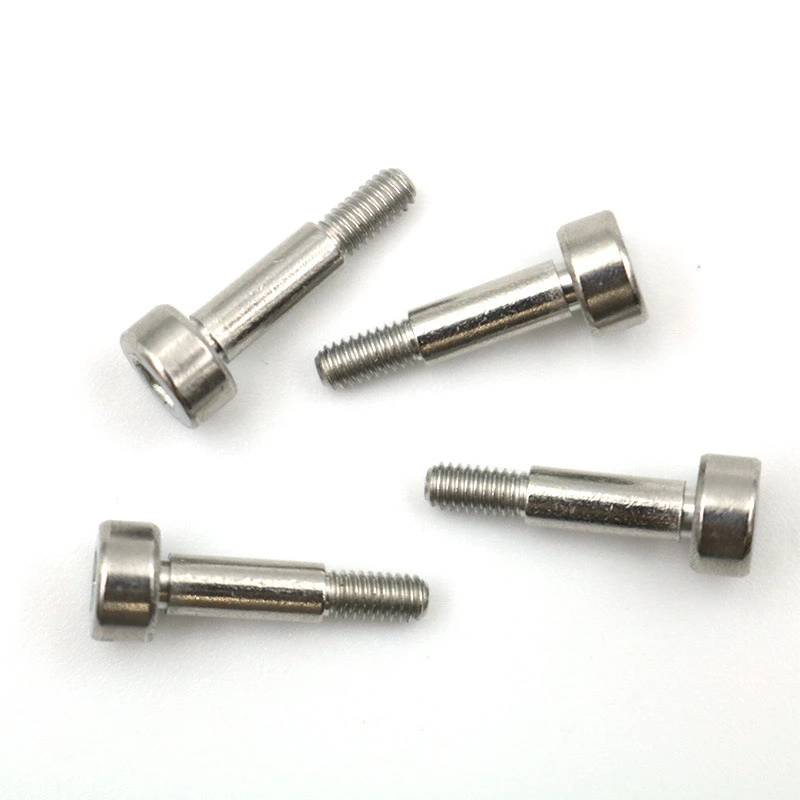

2-56 UNCस्टेनलेस स्टील हेक्सागोन सॉकेट हेड कैप स्क्रूएक शाफ्ट कंधे के चारों ओर डिज़ाइन किया गया एक सटीक फास्टनर है। यह विधानसभा अनुप्रयोगों के लिए उपयुक्त है जिसमें स्थिति, सीमित या विशेष यांत्रिक गुणों की आवश्यकता होती है। नीचे इसकी कस्टम आवश्यकताओं का विस्तृत विवरण है।
1। मूल पैरामीटर आवश्यकताएं
थ्रेड स्पेसिफिकेशन: 2-56 UNC।
सामग्री: 304/316 स्टेनलेस स्टील में उपलब्ध, जंग प्रतिरोध ग्रेड निर्दिष्ट के साथ। टाइटेनियम मिश्र धातु और मिश्र धातु स्टील जैसी सामग्री भी उपलब्ध हैं।
भूतल उपचार: पास होने, निकल चढ़ाना, इलेक्ट्रोपोलिशिंग, पीटीएफई कोटिंग, आदि।
Ii। संरचनात्मक विशेषताएं
प्रधान डिजाइन
हेक्सागोन सॉकेट विनिर्देश: 0.05 "या अनुकूलन योग्य।
हेड व्यास: मानक 4.0 मिमी (समायोज्य)।
सिर की ऊंचाई: 2.0 मिमी (हेक्सागोन सॉकेट गहराई से मेल खाना चाहिए)।
कंधे/रबर कंधे
पॉलिश रॉड व्यास: .52.5 मिमी mm 0.02 मिमी (प्रमुख थ्रेड व्यास से बड़ा होना चाहिए)।
चरण की ऊंचाई: 1.5 मिमी (सहिष्णुता ± 0.05 मिमी आवश्यक)।
स्टॉप फ़ंक्शन: एक यांत्रिक स्टॉप के रूप में कार्य करते हुए, चरण की सतह और धागे के बीच एक चिकनी संक्रमण सुनिश्चित करता है।
थ्रेड लंबाई: विधानसभा आवश्यकताओं (जैसे, 5 मिमी, 8 मिमी, आदि) के आधार पर अनुकूलन योग्य।
कुल लंबाई: निर्दिष्ट किया जाना (जैसे, 12 मिमी, जिसमें सिर, पॉलिश रॉड और थ्रेडेड घटक शामिल हैं)।
Iii। प्रमुख प्रक्रिया आवश्यकताएँ
सहिष्णुता मानक: पॉलिश रॉड: H7 सहिष्णुता।
थ्रेड: ANSI B1.1 मानक, GO/NO-GO गेज निरीक्षण के साथ अनुपालन करता है।
CONSENTRICITY: पॉलिश रॉड और थ्रेड एक्सिस के बीच विचलन 0.03 मिमी से कम या उसके बराबर है।
भूतल खत्म: पॉलिश रॉड: आरए 0.8μm से कम या बराबर (दर्पण मोड़ या पीस)। थ्रेडेड: आरए 1.6μm से कम या बराबर।
गर्मी उपचार: यदि आवश्यक हो तो कठोरता का संकेत दें (जैसे, 316 स्टेनलेस स्टील समाधान का इलाज, एचआरसी 22-28)।
Iv। परीक्षण और प्रमाणीकरण
पूर्ण निरीक्षण आइटम: आयामी सहिष्णुता, थ्रेड गो/नो-गो, सतह दोष (दरारें/बूर)।
स्पॉट निरीक्षण आइटम: नमक स्प्रे परीक्षण (जैसे, 48-घंटे तटस्थ नमक स्प्रे), सामग्री वर्णक्रमीय विश्लेषण।
प्रमाणन: एक सामग्री गुणवत्ता परीक्षण रिपोर्ट (MTC) और एक यांत्रिक गुण परीक्षण रिपोर्ट (जैसे, 700MPA से अधिक या उसके बराबर तन्यता ताकत) प्रदान करें।
वी। पैकेजिंग और डिलीवरी पैकेजिंग विधि: ब्लिस्टर ट्रे (एंटी-स्क्रैच), वैक्यूम बैग (एंटी-ऑक्सीकरण), या ग्राहक की आवश्यकताओं के अनुसार।
लेबल पहचान: बैच संख्या, सामग्री, विनिर्देश, मात्रा।
न्यूनतम आदेश मात्रा: 500-1000 टुकड़े (छोटे परीक्षण रन के लिए परक्राम्य)।
लीड समय: 15-20 दिन (मोल्ड/प्रक्रिया कठिनाई की पुष्टि के अधीन)।
Vi। नोट
विशेष आवश्यकताएं: यदि उच्च तापमान/संक्षारक वातावरण में उपयोग किया जाता है, तो सामग्री या प्रक्रिया को समायोजित करने के लिए अग्रिम अधिसूचना की आवश्यकता होती है।
ड्राइंग पुष्टि: सीएडी चित्र या प्रमुख आयामों के साथ योजनाबद्ध की सिफारिश की जाती है।
प्रोटोटाइप चरण: आयाम और कार्यक्षमता को सत्यापित करने के लिए 3-5 नमूने प्रदान किए जाते हैं।
उपरोक्त जानकारी को वास्तविक अनुप्रयोग परिदृश्य (जैसे, चिकित्सा उपकरण, सटीक उपकरण) के आधार पर आगे परिष्कृत किया जा सकता है। यह आपूर्तिकर्ता विवरण जैसे कि लोड आवश्यकताओं और असेंबली विधि के साथ संवाद करने की सिफारिश की जाती है (उदाहरण के लिए, एक हस्तक्षेप फिट के लिए पॉलिश रॉड सहिष्णुता के समायोजन की आवश्यकता होती है)।
