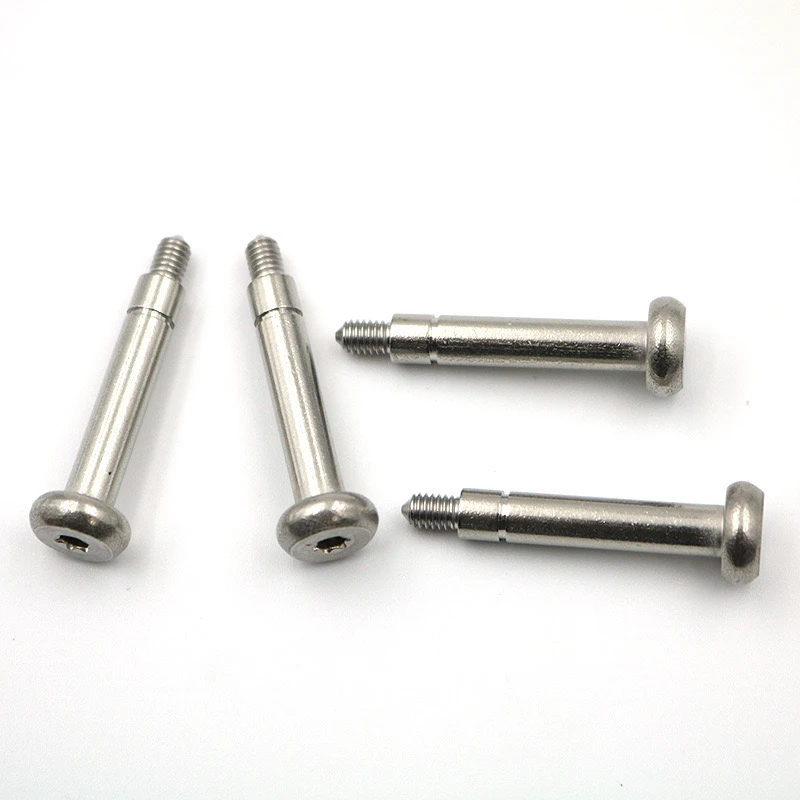

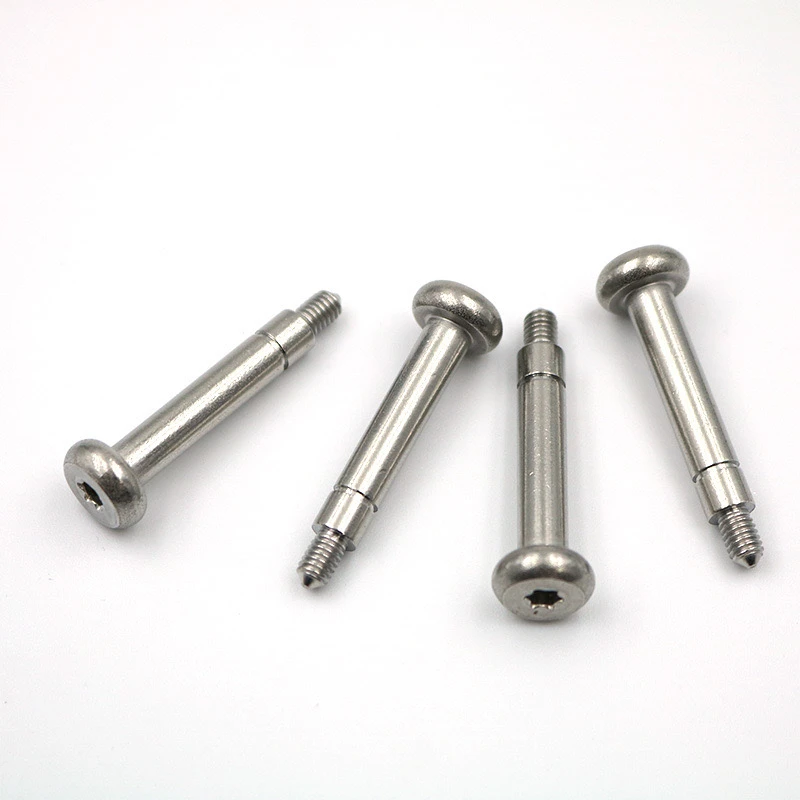

304 स्टेनलेस स्टीलपैन हेड, प्लम ब्लॉसम पॉइंट टेल, यूएस 6-32/एम 3/एम 4 स्क्रू (टी 10/टी 15 स्लॉटेड स्टेप डिज़ाइन सहित) बहुमुखी फास्टनर हैं। नीचे उनके अनुकूलन के लिए एक विस्तृत तकनीकी समाधान है।
1। मूल पैरामीटर पुष्टि
सामग्री मानक: 304 स्टेनलेस स्टील (ग्रेड ए 2), एएसटीएम F593/एआईएसआई मानकों के अनुरूप; नमक स्प्रे परीक्षण 96h से अधिक या उसके बराबर।
मिश्रित विनिर्देश उपलब्ध: यूएस 6-32 थ्रेड, मीट्रिक एम 3 और एम 4 (अलग उद्धरण आवश्यक)। थ्रेड लंबाई 2x व्यास के लिए चूक और समायोज्य है।
Ii। विशेष प्रमुख आवश्यकताएँ
पैन हेड, प्लम ब्लॉसम समग्र संरचना

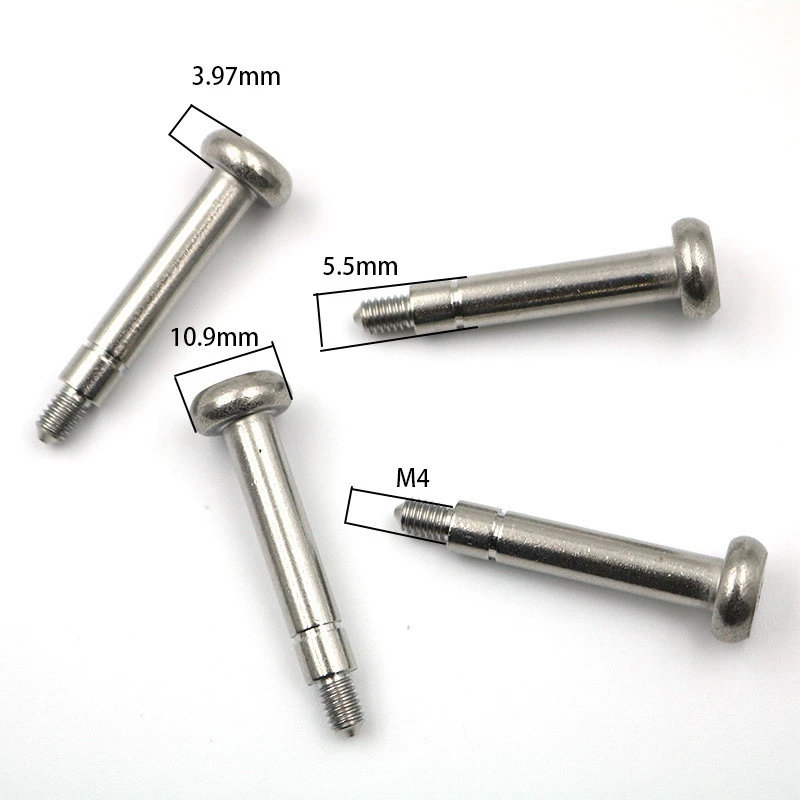

पैन हेड डायमीटर: 6.5 मिमी ± 0.1 6-32 के लिए, एम 3 के लिए, 5.5 मिमी, एम 4 के लिए, 7 मिमी
पेन ब्लॉसम ग्रूव प्रकार: T10 (फ्लैट्स भर में 2.74 मिमी) / T15 (फ्लैट्स के पार 3.27 मिमी), खांचे की गहराई के साथ अधिक से अधिक या 1.2 गुना अधिक उपलब्ध स्क्रू व्यास के बराबर।
Iii। प्रमुख पूंछ सुविधाएँ
नुकीले पूंछ डिजाइन: लीड एंगल 30 डिग्री, 2 डिग्री, क्षति को रोकने के लिए टिप पर 0.2 मिमी फ्लैट अंत के साथ।
ग्रूविंग स्टेप: अंडरकट चौड़ाई 0.8-1MM, स्टेप ट्रांजिशन आर एंगल 0.2 मिमी से कम या बराबर। अनियंत्रित पॉलिश स्टेम वर्गों की अनुमति है।
Iv। भूतल उपचार विकल्प
मानक समापन
इलेक्ट्रोलाइटिक पॉलिशिंग
पारिश्रमिक (एएसटीएम ए 967 के अनुसार)
वैकल्पिक उन्नयन: निकल चढ़ाना (5-8μm), टेफ्लॉन कोटिंग (12-15μM)।
वी। गुणवत्ता नियंत्रण
परीक्षण चीज़ें:
थ्रेड गो/नो-गो गेज टेस्ट (गो/नो-गो)
हेड टॉर्क टेस्ट (6-32 मिमी 4.5 एन · एम तक पहुंचना चाहिए)
नमक स्प्रे परीक्षण नमूनाकरण
प्रमाण पत्र
सामग्री रिपोर्ट (एनआई/सीआर सामग्री सहित)
ROHS/REACH COMPLIANCET STATTET
Vi। पैकेजिंग और वितरण
स्टैंडर्ड पैकेजिंग:
इनर पैकेजिंग: रस्ट-प्रूफ पेपर + पीई बैग
बाहरी पैकेजिंग: कार्टन (1000 टुकड़े/कार्टन, सकल वजन से कम या 15 किलोग्राम के बराबर)
अनुकूलन सेवाएं:
लेजर अंकन (स्थान/सामग्री को अनुकूलित किया जा सकता है)
मिश्रित अनुपात परक्राम्य (जैसे, T10/T15 नाली अनुपात)
Vii। नोट
वितरण समय: मोल्ड विकास: 7 कार्य दिवस (नए विनिर्देश)
सामग्री रिपोर्ट (एनआई/सीआर सामग्री सहित)
ROHS/REACH COMPLIANCET STATTET
Vi। पैकेजिंग और वितरण
स्टैंडर्ड पैकेजिंग:
इनर पैकेजिंग: रस्ट-प्रूफ पेपर + पीई बैग
बाहरी पैकेजिंग: कार्टन (1000 टुकड़े/कार्टन, सकल वजन से कम या 15 किलोग्राम के बराबर)
अनुकूलन सेवाएं:
लेजर अंकन (स्थान/सामग्री को अनुकूलित किया जा सकता है)
मिश्रित अनुपात परक्राम्य (जैसे, T10/T15 नाली अनुपात)
Vii। नोट
वितरण समय: मोल्ड विकास: 7 कार्य दिवस (नए विनिर्देश)
उत्पादन लीड समय: 15-20 दिन
न्यूनतम आदेश मात्रा:
मानक विनिर्देश: 5000 टुकड़े/डिजाइन
विशेष विनिर्देश: 10,000 टुकड़े या अधिक
हम निम्नलिखित प्रमुख आयामों की पुष्टि करने के लिए चित्र प्रदान करने की सलाह देते हैं:
Step step स्टेप व्यास और प्रमुख थ्रेड व्यास के बीच संक्रमण सहिष्णुता
Hexalobular सॉकेट और सिर के बाहरी किनारे के बीच न्यूनतम दीवार की मोटाई
③ इंगित पूंछ की सीधी लंबाई की आवश्यकता है
उपरोक्त डिजाइन के माध्यम से, यह पेंच दक्षता, विश्वसनीयता और अनुकूलनशीलता में साधारण फ्लैट-हेड मशीन शिकंजा को पार कर जाता है, जिससे यह सटीक विधानसभा के लिए एक पसंदीदा समाधान बन जाता है।
