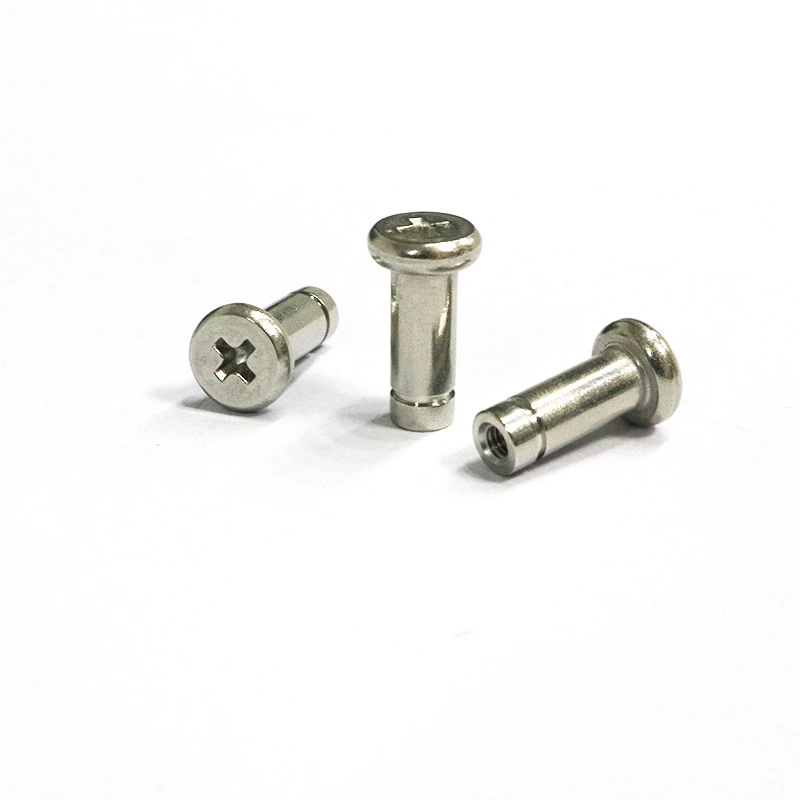

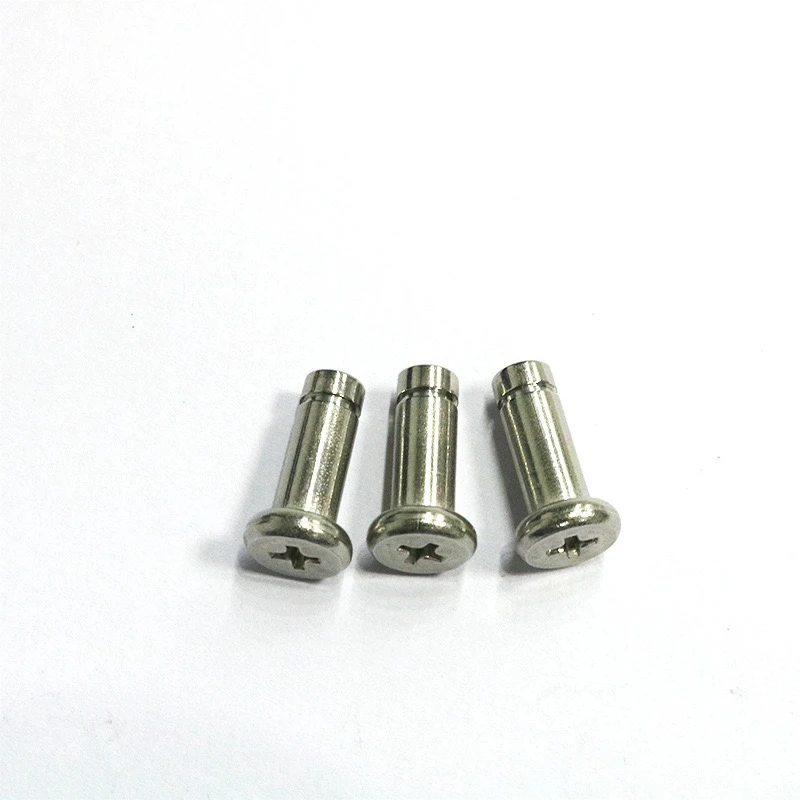

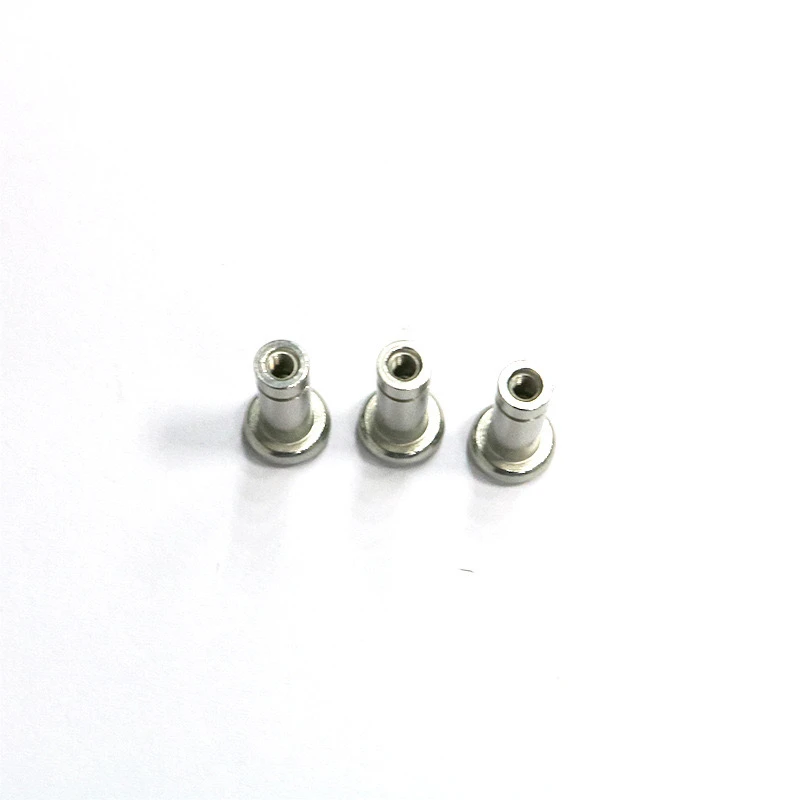

स्टेनलेस स्टील 304क्रॉस फ्लैट हेड स्लेटेड पिन/पिन (सर्किल लाईटिंग स्टड/सिलेंडर सहित) एक बहुमुखी फास्टनर हैं। निम्नलिखित प्रमुख अनुकूलन आवश्यकताओं का सारांश है, स्पष्ट रूप से आसान संदर्भ के लिए संरचित।
I. कोर पैरामीटर
स्टेनलेस स्टील 304 या 316, सामग्री प्रमाणन की आवश्यकता है।
विनिर्देश और सहनशीलता
व्यास रेंज: M3, M4, M5, M6, M8, M10 (अन्य आकारों को मोल्ड बनाने की आवश्यकता होती है)।
लंबाई सीमा: पारंपरिक 10-100 मिमी (लंबे आकार के आकार के लिए संरचनात्मक शक्ति मूल्यांकन की आवश्यकता होती है)।
सहिष्णुता: व्यास ± 0.02 मिमी, लंबाई mm 0.1 मिमी।
सिर और नाली प्रकार
क्रॉस स्लॉट: आईएसओ 7045 मानकों के अनुरूप, फिलिप्स या जेआईएस विनिर्देशों के लिए अनुकूलन योग्य।
फ्लैट हेड डिज़ाइन: सिर की ऊँचाई 1.5 गुना व्यास से कम या बराबर होने की सिफारिश की गई, चम्फर 0.2-0.5 मिमी।
सर्किल ग्रूव और पता लगाने वाले समारोह
ग्रूव चौड़ाई=सर्कल की मोटाई + 0.1 मिमी, नाली गहराई 0.3-0.5 मिमी।
लॉकिंग स्टड को थ्रेड की लंबाई के साथ चिह्नित किया जाना चाहिए।
Ii। भूतल उपचार विकल्प
प्रक्रिया
विशेषताएँ
अनुप्रयोग
प्राकृतिक पासेशन: बेसिक रस्ट-प्रूफ ट्रीटमेंट
सामान्य औद्योगिक
इलेक्ट्रोलाइटिक पॉलिशिंग: मिरर फिनिश, अच्छा संक्षारण प्रतिरोध
भोजन/चिकित्सा
निकल चढ़ाना: अच्छा पहनने का प्रतिरोध, खराब चालकता
इलेक्ट्रॉनिक उपकरण
Iii। अनुकूलन प्रक्रिया
आवश्यकता पुष्टि
चित्र या नमूने जमा करें।
मात्रा निर्दिष्ट करें: छोटे बैचों के लिए वायर ईडीएम की सिफारिश की जाती है, और बड़े बैचों के लिए कोल्ड हेडिंग का उपयोग किया जाता है।
प्रूफिंग और परीक्षण: नमूने 3-5 कार्य दिवसों के भीतर उत्पन्न होते हैं, और एक नमक स्प्रे परीक्षण रिपोर्ट प्रदान की जाती है।
उत्पादन चक्र: 10,000 टुकड़े
डिलीवरी का समय: 7-10 दिन (रसद सहित)।
Iv। गुणवत्ता नियंत्रण
परीक्षण आइटम: हार्डनेस एचआरसी 25-30, नमक स्प्रे परीक्षण, और सर्किल फिट स्लिप फोर्स (विशेष जिग आवश्यक)।
प्रमाणन समर्थन: ROHS/REACH (अग्रिम में निर्दिष्ट किया जाना)।
5। नोट्स
गैर-मानक डिजाइन: विशेष आकार के खांचे या डबल-स्टार्ट थ्रेड्स को अतिरिक्त मोल्ड फीस की आवश्यकता होती है।
पैकेजिंग: डिफ़ॉल्ट पैकेजिंग जंग-प्रूफ, तेल से सना हुआ और बबल-बाथेड, वैक्यूम-पैक है।
उपरोक्त डिजाइन के माध्यम से, यह फास्टनर सटीक, शक्ति और अनुकूलनशीलता का संतुलन प्रदान करता है, जिससे यह यांत्रिक संचरण और संरचनात्मक कनेक्शन के लिए एक आदर्श विकल्प बन जाता है।
