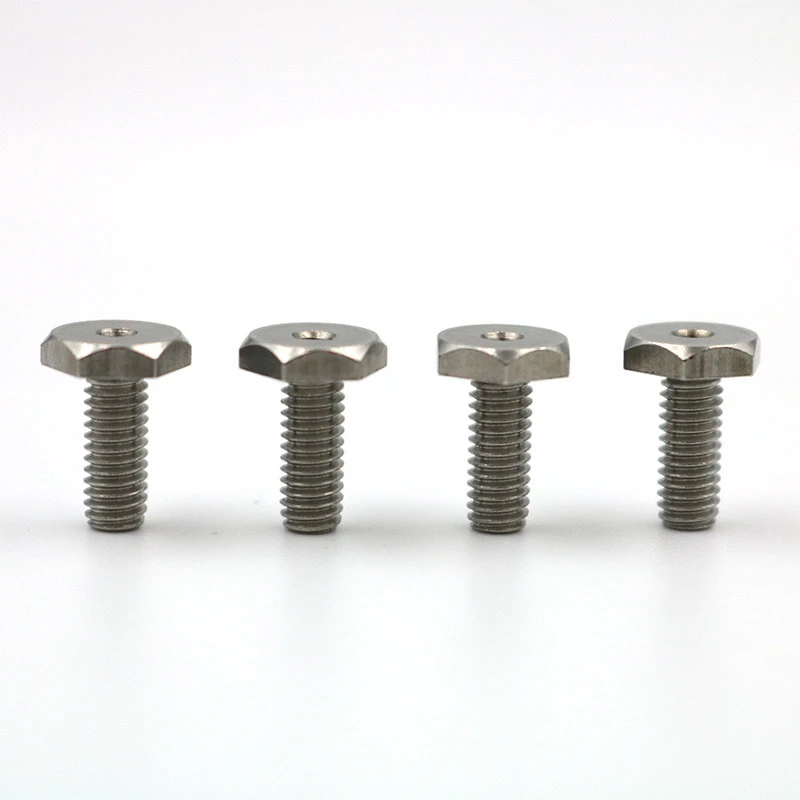

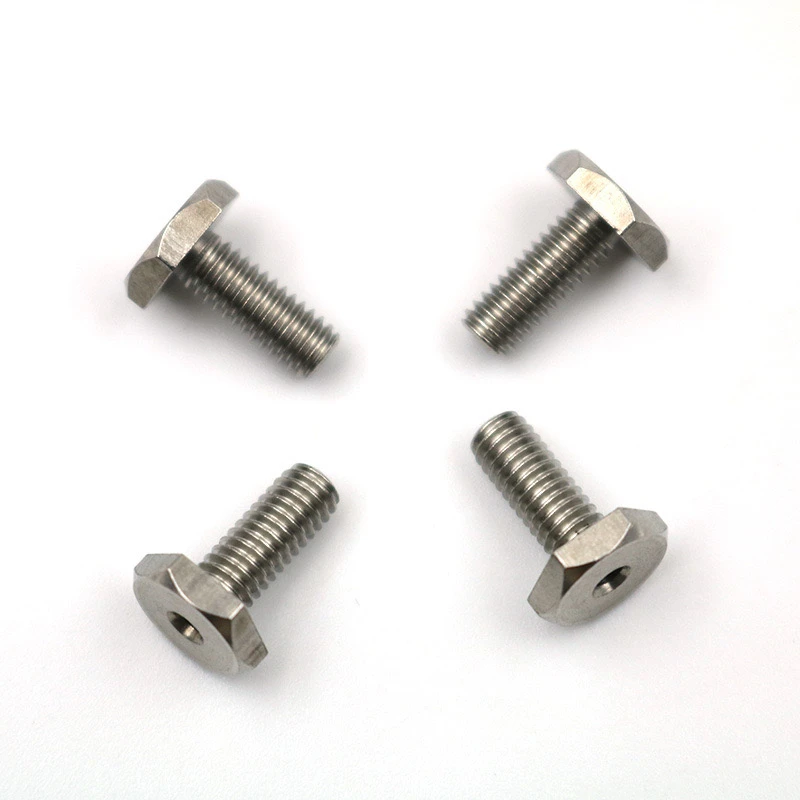

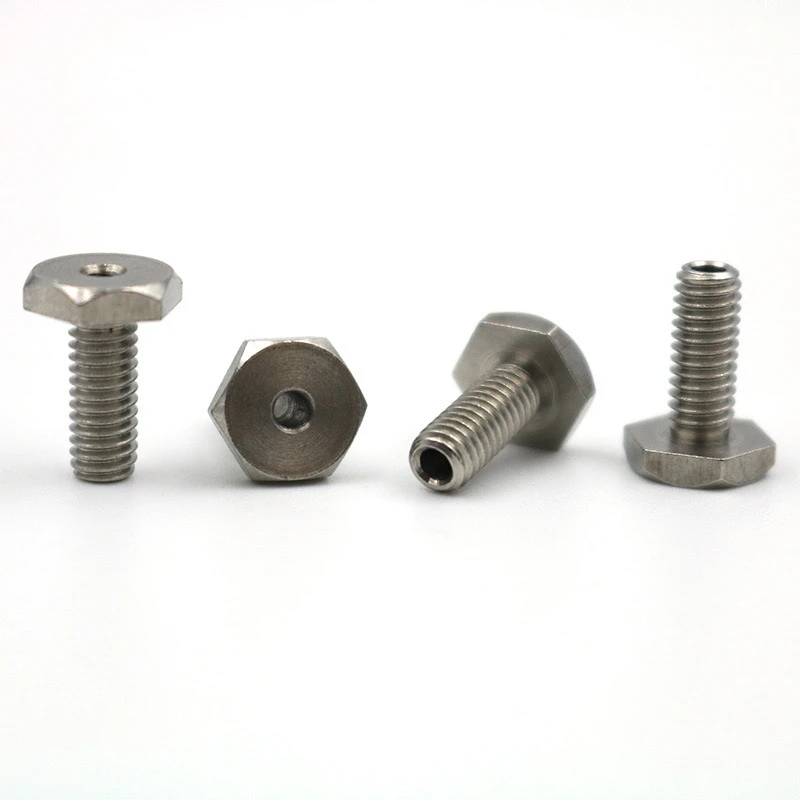

303 स्टेनलेस स्टीलगैर-मानक मोड़ भागों (बाहरी हेक्सागोन//आंतरिक/बाहरी/खोखले शिकंजा) विशेष रूप से डिज़ाइन किए गए फास्टनरों हैं। निम्नलिखित इसका एक विस्तृत अनुकूलन विवरण है, जो व्यावसायिकता और व्यावहारिकता दोनों को ध्यान में रखता है।
1। कोर अनुकूलन पैरामीटर
सामग्री आवश्यकताएँ
303 स्टेनलेस स्टील (आसान-से-कट प्रकार), और एक सामग्री रिपोर्ट की आवश्यकता है।
वैकल्पिक अतिरिक्त उपचार: पासेशन, जो जंग प्रतिरोध में सुधार कर सकता है
संरचनात्मक प्रकार
बाहरी हेक्सागोन हेड: फ्लैट्स, मोटाई में चौड़ाई
आंतरिक/बाहरी धागा: थ्रेड विनिर्देश (मीट्रिक/इंपीरियल/अमेरिकी मानक), सटीकता ग्रेड (6h/6g)
खोखले डिजाइन: छेद के माध्यम से आंतरिक व्यास, दीवार की मोटाई सहिष्णुता
मुख्य आकार सहिष्णुता
बाहरी व्यास: (0.05 मिमी (सटीक मोड़ भाग)
लंबाई: ± 0.1 मिमी (50 मिमी से कम या बराबर), mm 0.2 मिमी () 50 मिमी)
समाक्षीयता: 0.03 मिमी से कम या बराबर (खोखले शिकंजा को विशेष अंकन की आवश्यकता है)
सतह का उपचार
डिफ़ॉल्ट: प्राकृतिक पॉलिशिंग (0.8μm से कम या बराबर आरए)
वैकल्पिक: निकल चढ़ाना (5-10μM), इलेक्ट्रोलाइटिक पॉलिशिंग (मेडिकल ग्रेड)
Ii। गैर-मानक डिजाइन पर नोट्स
थ्रेड्स के लिए विशेष आवश्यकताएं
गैर-मानक दाँत प्रकारों के लिए क्रॉस-सेक्शन चित्र की आवश्यकता होती है
बैक-कटिंग ग्रूव का आकार आंतरिक अंधे छेद के लिए चिह्नित किया जाना चाहिए (पिच के 1.5 गुना से अधिक या उससे अधिक की सिफारिश की गई)
यांत्रिक विशेषताएं
500mpa से अधिक या उसके बराबर तन्यता ताकत (गर्मी उपचार की आवश्यकता होने पर पूर्व-नोटिस)
हेड टोक़ परीक्षण (DIN 912 मानक या ग्राहक-निर्दिष्ट मूल्य के अनुसार)
खोखली संरचना सत्यापन
प्रवाह परीक्षण (द्रव भागों को दबाव स्तर प्रदान करने की आवश्यकता है)
दीवार मोटाई अल्ट्रासोनिक परीक्षण रिपोर्ट (वैकल्पिक)
Iii। उत्पादन और गुणवत्ता निरीक्षण प्रक्रिया
प्रक्रमण प्रौद्योगिकी
टर्निंग: सीएनसी स्विस मशीन (33-20 मिमी के छोटे भागों के लिए उपयुक्त)
थ्रेड प्रोसेसिंग: डाई/एक्सट्रूज़न मोल्डिंग (बाहरी दांत), टैप/थ्रेड मिलिंग (आंतरिक दांत)
गुणवत्ता नियंत्रण
पूर्ण निरीक्षण आइटम: सिर का आकार, थ्रेड गो/नो-गो गेज (गो/नो-गो)
नमूनाकरण निरीक्षण आइटम: नमक स्प्रे परीक्षण (72h तटस्थ नमक स्प्रे), कठोरता (एचआरबी 70-90)
दस्तावेज़ वितरण
आवश्यक: सामग्री प्रमाणन, आयाम निरीक्षण रिपोर्ट, सतह उपचार प्रक्रिया शीट
वैकल्पिक: 3 डी चित्र (चरण प्रारूप), पीपीएपी फ़ाइलें (मोटर वाहन उद्योग)
Iv। विशिष्ट अनुप्रयोग परिदृश्य
मेडिकल डिवाइस: डायवर्सन पाइप के लिए खोखले स्क्रू (इलेक्ट्रोलाइटिक पॉलिशिंग आवश्यक)
स्वचालन उपकरण: सर्वो मोटर स्थापना के लिए गैर-मानक हेक्सागोनल भागों
सेमीकंडक्टर्स: अल्ट्रा-हाई क्लीनिशन 303 स्टेनलेस स्टील स्क्रू (वैक्यूम डिगासिंग ट्रीटमेंट)
वी। उद्धरण निर्देश
न्यूनतम आदेश मात्रा: 50-100 टुकड़े (परीक्षण उत्पादन)। मोल्ड्स को 1,000 से अधिक टुकड़ों के लिए खोला जा सकता है
वितरण का समय: 7-15 दिन (जटिलता के आधार पर समायोजित)
मोल्ड शुल्क: गैर-मानक दांत प्रकार/विशेष आकार की संरचना को अलग से गणना करने की आवश्यकता है
नमूने या सीएडी चित्र प्रदान करने से उद्धरण प्रक्रिया को गति मिल सकती है। जटिल भागों के लिए, स्वीकृति मानदंड को स्पष्ट करने के लिए एक तकनीकी समझौते पर हस्ताक्षर करने की सिफारिश की जाती है।
उपरोक्त स्तरित विश्लेषण के माध्यम से, ऐसे गैर-मानक भागों के कार्यात्मक सार और डिजाइन सीमाओं को जल्दी से समझा जा सकता है, जो इंजीनियरिंग चयन या अनुकूलन संचार के लिए सुविधाजनक है।
