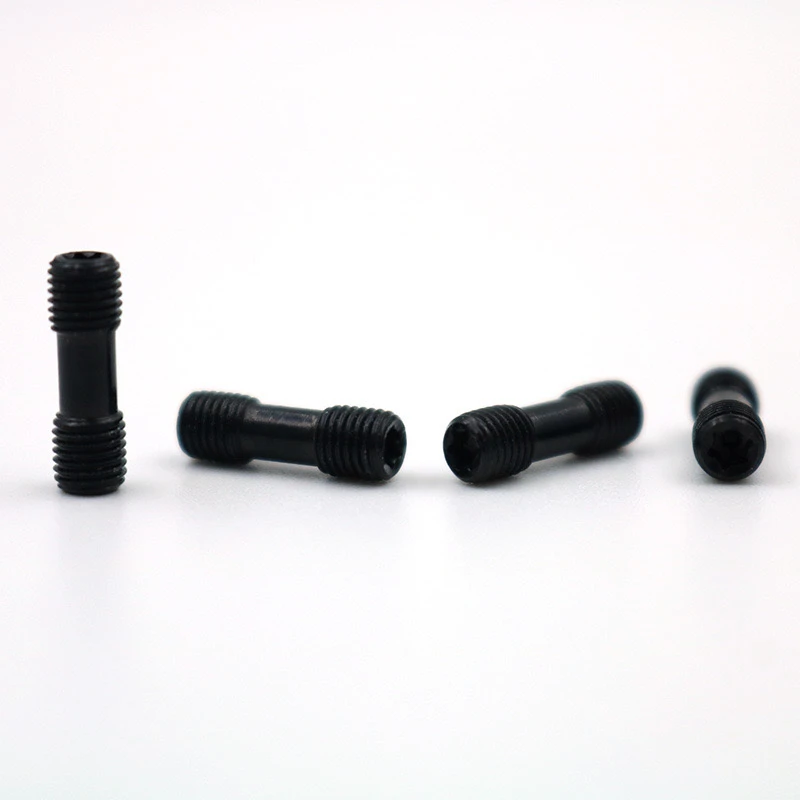

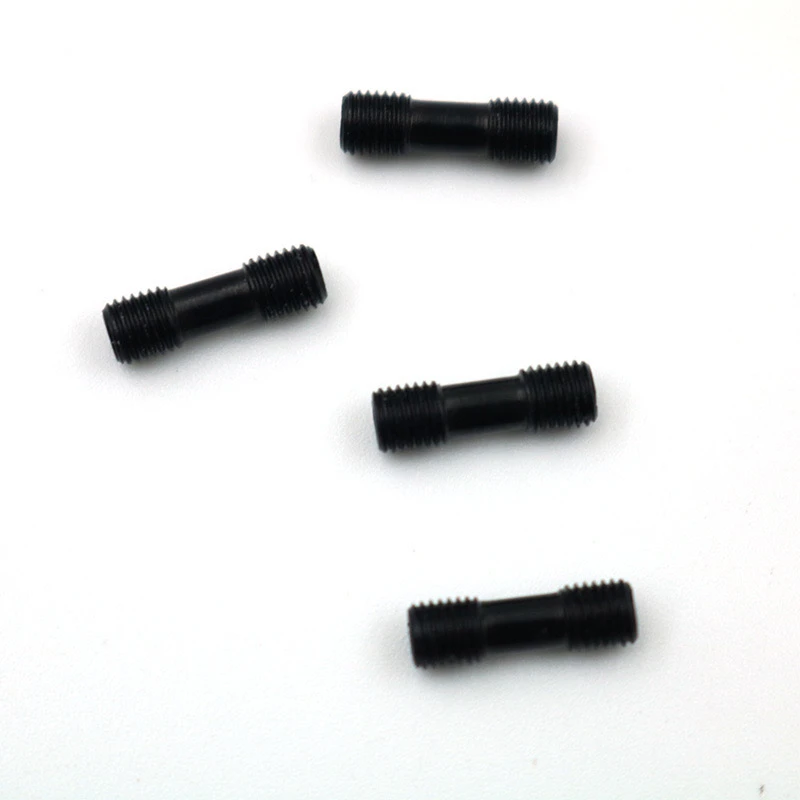

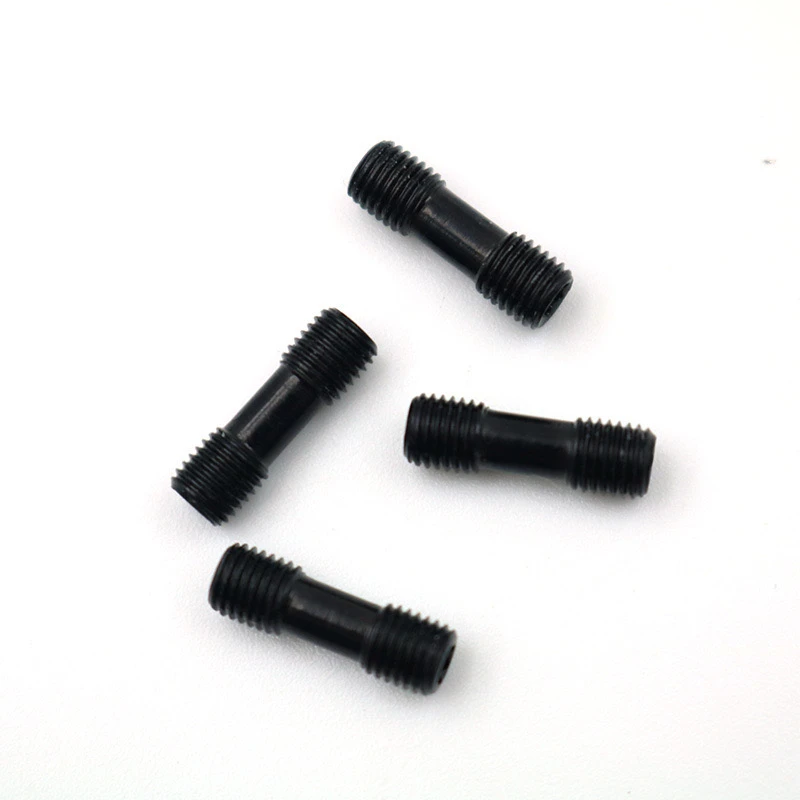

गैर-मानकडबल हेड स्क्रू(M5/M6/M8) 12.9-स्तरीय CNC टूल टर्निंग टूल बार एक्सेसरीज में उच्च शक्ति वाले फास्टनरों का उपयोग टूल पैड या ब्लेड को ठीक करने के लिए किया जाता है। निम्नलिखित अनुकूलन-संबंधित मामले हैं।
1। मूल पैरामीटर
सामग्री: मिश्र धातु स्टील 42CRMO या SCM440, हीट ट्रीटमेंट हार्डनेस HRC38-42, सर्फेस नाइट्राइडिंग या निकल चढ़ाना उपचार (रस्ट-प्रूफ + वियर-रेसिस्टेंट)।
शक्ति ग्रेड: 12.9 ग्रेड।
थ्रेड स्पेसिफिकेशन: डबल-हेडेड कमिंग थ्रेड; रोटेशन की दिशा निर्दिष्ट की जानी चाहिए; डिफ़ॉल्ट दाएं हाथ का है।
कुल लंबाई: टूलबार संरचना के अनुसार अनुकूलित।
2। संरचनात्मक विवरण
हेड डिज़ाइन: आंतरिक हेक्सागोन या बाहरी हेक्सागोन के साथ एक छोर, दूसरा सिर या बेलनाकार गाइड हेड के बिना अंत।
संक्रमण उपचार: थ्रेड रूट आर कोण 0.2 मिमी से अधिक या बराबर (तनाव एकाग्रता को कम करें)।
प्रमुख आयाम: प्रभावी थ्रेड लंबाई, पॉलिश रॉड व्यास।
3। प्रक्रिया आवश्यकताओं
थ्रेड सटीकता: 6 जी ग्रेड (जीबी/टी 197-2018), थ्रेड गेज निरीक्षण योग्य।
सांद्रता: डबल-एंड थ्रेड एक्सिस समाक्षीयता 0.05 मिमी से कम या बराबर, विक्षेपण के बिना विधानसभा सुनिश्चित करें।
भूतल उपचार: 500h नमक स्प्रे परीक्षण से अधिक या उसके बराबर या अधिक से अधिक या क्षरण प्रतिरोध।
4। परीक्षण मानक
यांत्रिक गुण: नमूनों के प्रत्येक बैच पर तन्यता परीक्षण किया जाता है।
दोष का पता लगाना: चुंबकीय कण दोष का पता लगाने (कोई दरारें, स्लैग समावेशन, और अन्य दोष)।
असेंबली टेस्ट: टूल बार की वास्तविक कामकाजी परिस्थितियों का अनुकरण करें, बिना फिसलने के 10 बार डिस्सैबली और असेंबली को दोहराएं।
5। पैकेजिंग और डिलीवरी
रस्ट-प्रूफ पैकेजिंग: वैक्यूम बैग + रस्ट-प्रूफ पेपर, 100 पीस/बॉक्स (सामग्री रिपोर्ट लेबल के साथ)।
डिलीवरी चक्र: नमूनों के लिए 3-5 दिन (तेज किया जा सकता है), बैचों के लिए 15-20 दिन।
6। विशेष जरूरतें
3 डी चित्र पुष्टि के लिए प्रदान किए जा सकते हैं, और सामग्री स्पेक्ट्रम विश्लेषण रिपोर्ट समर्थित हैं।
छोटे बैच ऑर्डर (50 टुकड़ों से अधिक या बराबर), गैर-मानक कोटिंग (जैसे टेफ्लॉन) अनुकूलन स्वीकार किया जाता है।
नोट: स्क्रू और ब्लेड/टूल बार के मिलान को सुनिश्चित करने के लिए एक टूलबार इंटरफ़ेस ड्राइंग या नमूना प्रदान करने की सिफारिश की जाती है।
उपरोक्त डिजाइन के माध्यम से, गैर-मानक डबल-हेडेड स्क्रू सीएनसी मशीनिंग में उच्च शक्ति, उच्च अनुकूलनशीलता और लंबे जीवन का संतुलन प्राप्त करता है, और मशीनिंग सटीकता और दक्षता सुनिश्चित करने के लिए एक महत्वपूर्ण कार्यात्मक हिस्सा है।
