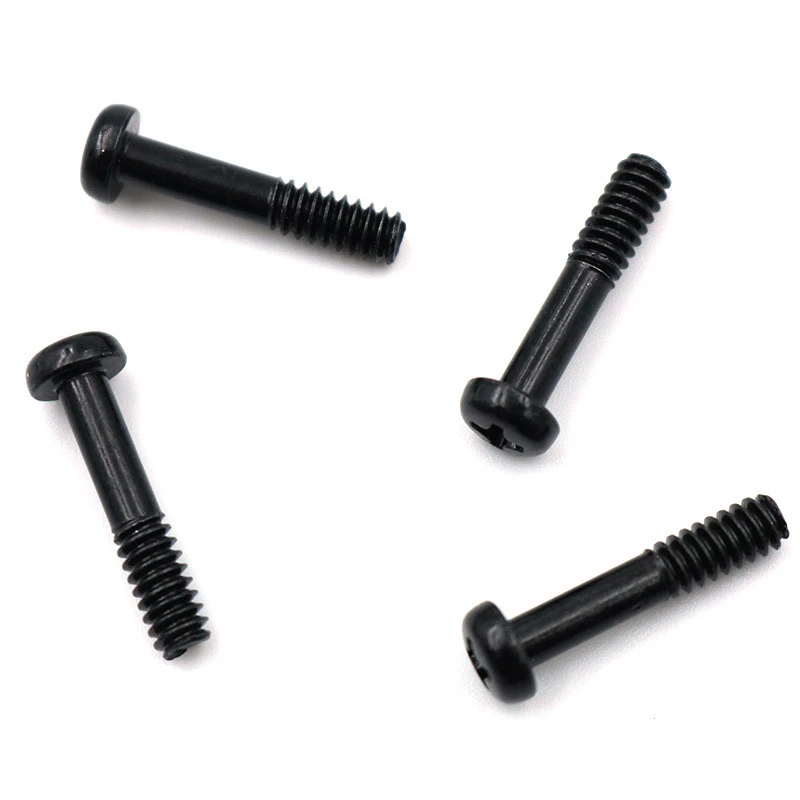

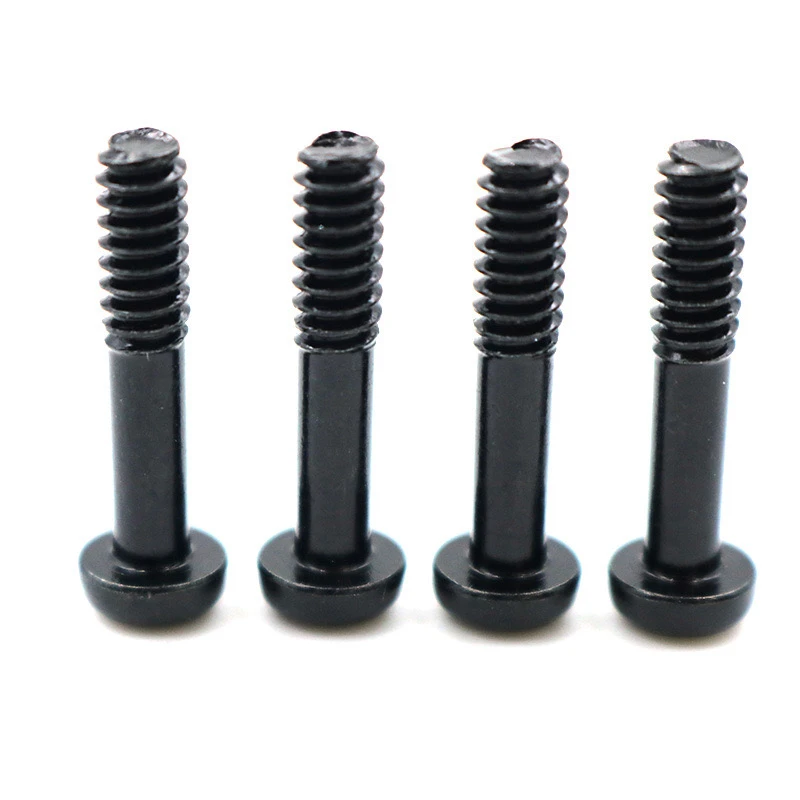

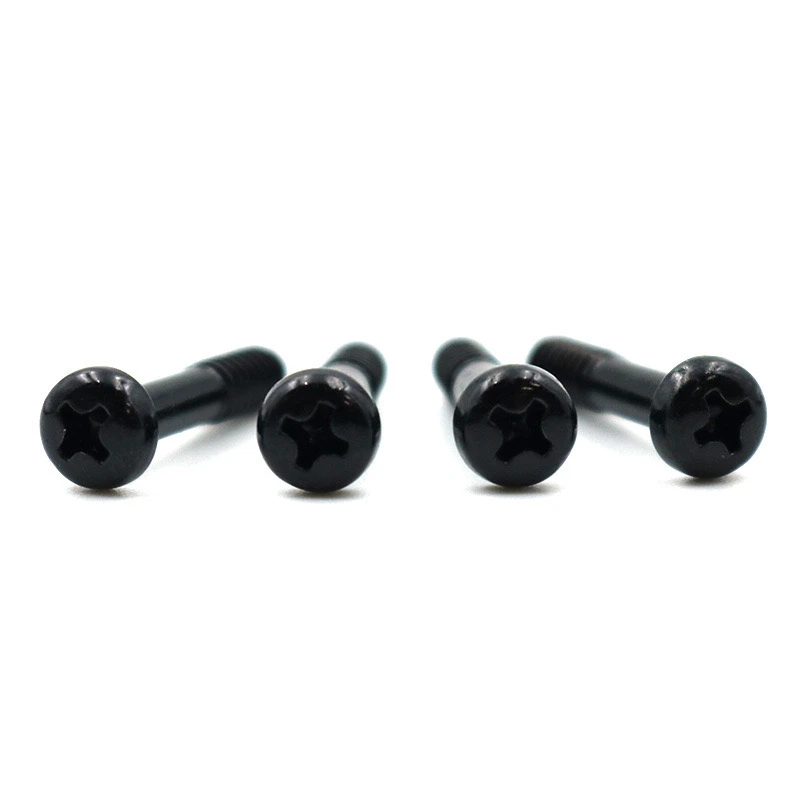

10.9 ग्रेड कार्बनस्टील ब्लैक प्लेटेड पैन हेड क्रॉस स्लॉट कैप्टिव स्क्रू(GB818 मानक, गोल हेड एंटी-लोसिंग हाफ-थ्रेड थिन रॉड) एक उच्च शक्ति, एंटी-लोसिंग सटीक फास्टनर है। निम्नलिखित इसकी अनुकूलन आवश्यकताओं का एक विस्तृत विवरण है। सामग्री को तकनीकी तर्क के अनुसार स्तरित किया गया है, और प्रमुख मापदंडों को हाइलाइट किया गया है
इस पेंच का मुख्य मूल्य उच्च शक्ति, एंटी-लोसिंग और सटीक अनुकूलन के संतुलन में निहित है। यह औद्योगिक क्षेत्रों के लिए उपयुक्त है जिसमें विश्वसनीयता और स्थापना सटीकता दोनों की आवश्यकता होती है।
1। बुनियादी मानक और विनिर्देश
कार्यान्वयन मानक: GB818, यह स्पष्ट करना आवश्यक है कि यह एक पूर्ण धागा है या एक आधा धागा है
प्रदर्शन स्तर: 10.9 ग्रेड (कार्बन स्टील सामग्री, तन्य शक्ति 1040mpa से अधिक या बराबर, 940mpa के बराबर या उससे अधिक की शक्ति उपज)
भूतल उपचार: काली चढ़ाना (ब्लैक जस्ता कोटिंग/ब्लैक ऑक्सीकरण, नमक स्प्रे परीक्षण आवश्यकताओं को इंगित किया जाना चाहिए, जैसे कि 72H तटस्थ नमक स्प्रे)
2। संरचनात्मक पैरामीटर अनुकूलन आवश्यकताएं
सिर प्रकार: क्रॉस स्लॉट के साथ पैन हेड, आईएसओ 7045 मानक स्लॉट प्रकार का उपयोग करके
एंटी-लोसिंग डिज़ाइन: नायलॉन वॉशर पूर्व-स्थापित या धातु लॉकिंग गैसकेट; सामग्री को निर्दिष्ट किया जाना चाहिए।
रॉड डिज़ाइन: पतली रॉड, हाफ-थ्रेड। नंगे रॉड व्यास से कम या थ्रेड माइनर व्यास के बराबर, थ्रेड की लंबाई 1.5 डी से अधिक या बराबर है।
थ्रेड स्पेसिफिकेशन: मीट्रिक थ्रेड (जैसे कि M3-M8), ठीक धागे को पिच के साथ चिह्नित करने की आवश्यकता है
कुल लंबाई: 10-50 मिमी (1 मिमी द्वारा बढ़ाया गया, विशिष्ट आकार की तालिका प्रदान करने की आवश्यकता है)
Iii। सामग्री और प्रक्रिया आवश्यकताएँ
सामग्री: SCM435 या समकक्ष 10.9 ग्रेड मिश्र धातु स्टील
कठोरता: एचआरसी 32-39
एंटी-लोसिंग ट्रीटमेंट:
प्री -सेट PA66 नायलॉन रिंग (तापमान प्रतिरोधी -40 डिग्री ~ +120 डिग्री)
डबल-स्टैक मेटल लॉकिंग गैसकेट (304 स्टेनलेस स्टील)
सतह उपचार विवरण
कोटिंग की मोटाई: 8μm से अधिक या बराबर काली जिंक परत
वैकल्पिक अतिरिक्त आवश्यकताएं: एंटी-रस्ट ऑयल
Iv। प्रमुख गुणवत्ता नियंत्रण बिंदु
टोक़ परीक्षण: असेंबली टॉर्क मानक मूल्य से अधिक या बराबर
एंटी-लोसिंग प्रदर्शन: कंपन परीक्षण, जीबी/टी 10431 मानक के अनुसार, 2000 चक्रों को ढीला करने के बिना चक्र।
उपस्थिति: उजागर नीचे के बिना एक समान कोटिंग, बूर के बिना क्रॉस ग्रूव
वी। पैकेजिंग और लेबलिंग
पैकिंग विधि: आंतरिक बॉक्स में पीवीसी ब्लिस्टर ट्रे (प्रति ट्रे 100pcs), बाहरी बॉक्स में 5000pcs/बॉक्स (समायोज्य)
लेबलिंग सामग्री: लेजर अंकन (10.9 ग्रेड, बैच नंबर, निर्माता कोड सहित)
Vi। अतिरिक्त सेवा आवश्यकताएँ
प्रमाणन आवश्यकताएँ: यदि ROHS/REACE अनुपालन विवरण की आवश्यकता है
वितरण चक्र: मोल्ड विकास के लिए 15 दिन (पहले नमूना पुष्टि के बाद), द्रव्यमान उत्पादन के लिए 30 दिन
स्वीकृति विधि: GB/T 90.1-2015 के अनुसार नमूना निरीक्षण
प्रमुख आयामों की पुष्टि करने के लिए चित्र या नमूने प्रदान करने की सिफारिश की जाती है, जैसे कि हेड व्यास के मूल्य और क्रॉस ग्रूव गहराई से अस्पष्टता से बचने के लिए।
