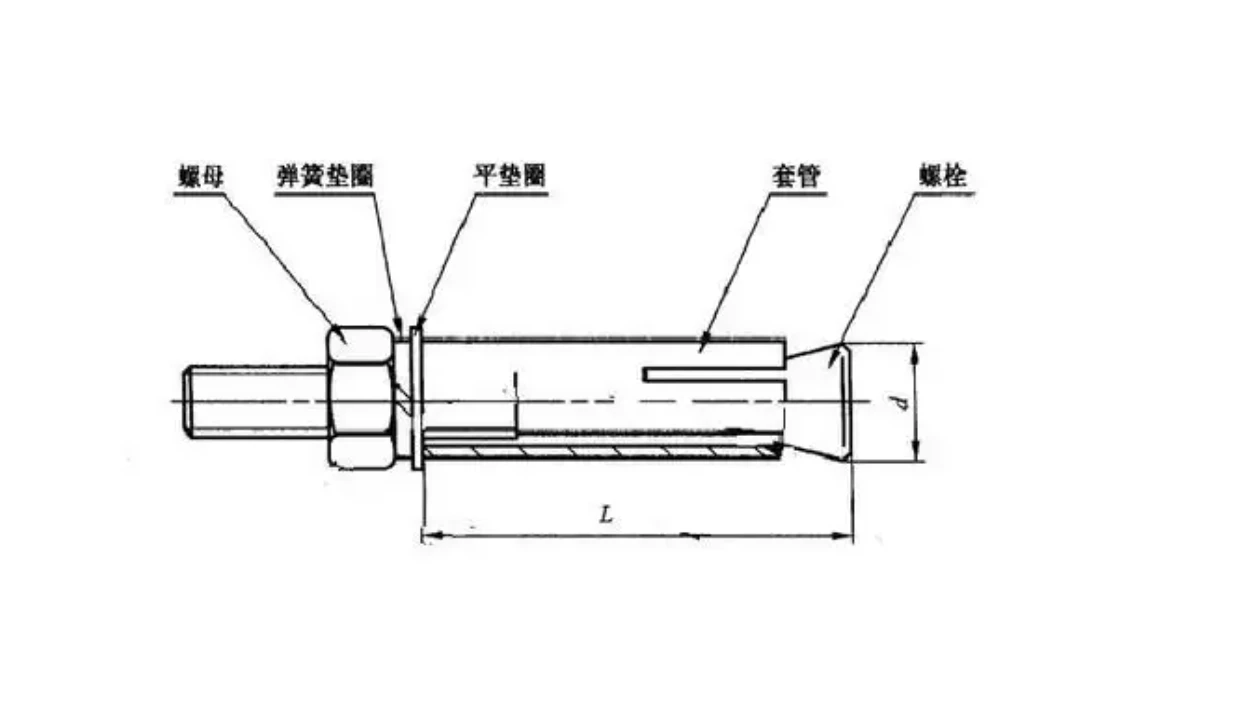

विस्तार शिकंजा में आमतौर पर बोल्ट, विस्तार ट्यूब (या आस्तीन), नट और वाशर . शामिल होते हैं, जब बोल्ट कड़ा हो जाते हैं, तो विस्तार ट्यूबों का विस्तार होता है और सब्सट्रेट की छेद की दीवार के साथ घर्षण उत्पन्न होता है, जिससे निर्धारण}}}} {
1. मुख्य सिद्धांत: यांत्रिक विस्तार और घर्षण निर्धारण
विस्तार शिकंजा आंतरिक विस्तार संरचना और सब्सट्रेट की छेद की दीवार (जैसे कंक्रीट, चिनाई) . के बीच रेडियल विस्तार बल और घर्षण के माध्यम से बन्धन प्राप्त करता है।
पूर्व ड्रिलिंग
एक छेद व्यास के साथ सब्सट्रेट में एक छेद ड्रिल करें विस्तार ट्यूब के बाहरी व्यास से थोड़ा बड़ा (आमतौर पर 0.5-1 मिमी बड़ा) और एक गहराई जो बोल्ट की लंबाई से अधिक है 5-10 मिमी .
विस्तार विधानसभा डालें
पेंच, विस्तार ट्यूब (आस्तीन) और विस्तार बोल्ट के अखरोट विधानसभा को छेद में लंबवत रूप से डालें .
विस्तार को ट्रिगर करने के लिए कस
जब अखरोट या पेंच को घुमाया जाता है, तो पेंच को बाहर की ओर खींचा जाता है, विस्तार ट्यूब (ज्यादातर एक विभाजित धातु आस्तीन) को शंक्वाकार सिर के बाहर निकालने के लिए रेडियल का विस्तार करने के लिए और छेद की दीवार . के साथ कसकर फिट करने के लिए मजबूर किया जाता है।
घर्षण लॉक बनता है
विस्तार ट्यूब और छेद की दीवार के बीच संपर्क सतह विशाल स्थिर घर्षण उत्पन्न करती है, और विस्तार दबाव आधार सामग्री को स्थानीय रूप से संकुचित करने का कारण बनता है
3. विस्तार प्रकार और लागू परिदृश्य
1. यांत्रिक विस्तार प्रकार
सिद्धांत: फिक्सेशन शारीरिक रूप से विस्तार ट्यूब . को निचोड़ने से प्राप्त किया जाता है
सामान्य प्रकार:
स्प्लिट विस्तार बोल्ट (जैसे कि साधारण विस्तार शिकंजा): घने सब्सट्रेट जैसे कि ठोस और ठोस ईंटों के लिए उपयुक्त .
एंकर विस्तार बोल्ट: आंतरिक थ्रेडेड आस्तीन के साथ, भारी वस्तुओं को लटकाने के लिए उपयोग किया जाता है (जैसे एयर कंडीशनर, अलमारियां) .
लोड क्षमता: C25 कंक्रीट में एकल M10 विस्तार पेंच की तन्यता ताकत 10kn से अधिक या उसके बराबर है, और कतरनी प्रतिरोध 15kn . से अधिक या उससे अधिक है
2. रासायनिक एंकरिंग प्रकार
सिद्धांत: रासायनिक चिपकने वाला (एपॉक्सी राल/पॉलिएस्टर) इंजेक्ट करें, और इलाज के बाद, सब्सट्रेट और स्क्रू . के साथ एक अभिन्न बंधन बनाएं
लाभ: कम शक्ति वाले सब्सट्रेट जैसे कि खोखले ईंटों और वातित कंक्रीट के लिए उपयुक्त, मजबूत कंपन प्रतिरोध . के साथ
स्थापना चरण: ड्रिलिंग → सफाई → इंजेक्शन → स्क्रू सम्मिलन → इलाज (आमतौर पर 24 घंटे) .
3. भारी-शुल्क विस्तार प्रकार
सिद्धांत: तनाव को फैलाने और लोड-असर क्षमता में सुधार करने के लिए एक बहु-चरण विस्तार संरचना (जैसे विस्तार शीट + शंकु आस्तीन) का उपयोग करें .
आवेदन: पुल, स्टील संरचना कार्यशालाएं और अन्य दृश्य जिन्हें प्रभाव या चक्रीय भार का सामना करने की आवश्यकता है .
और विकृत, एक द्विदिश यांत्रिक लंगर का गठन .
