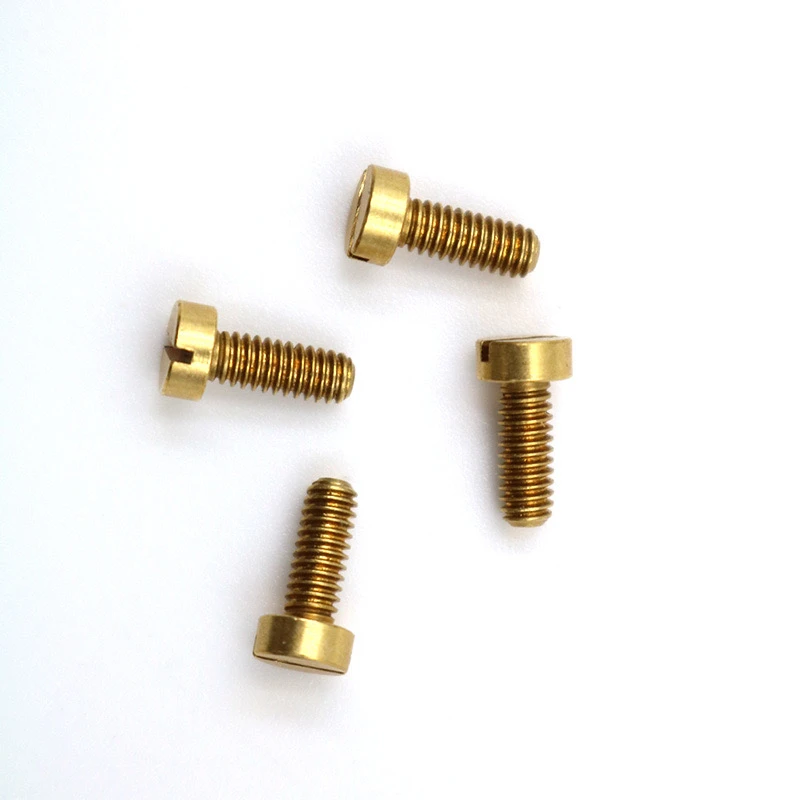

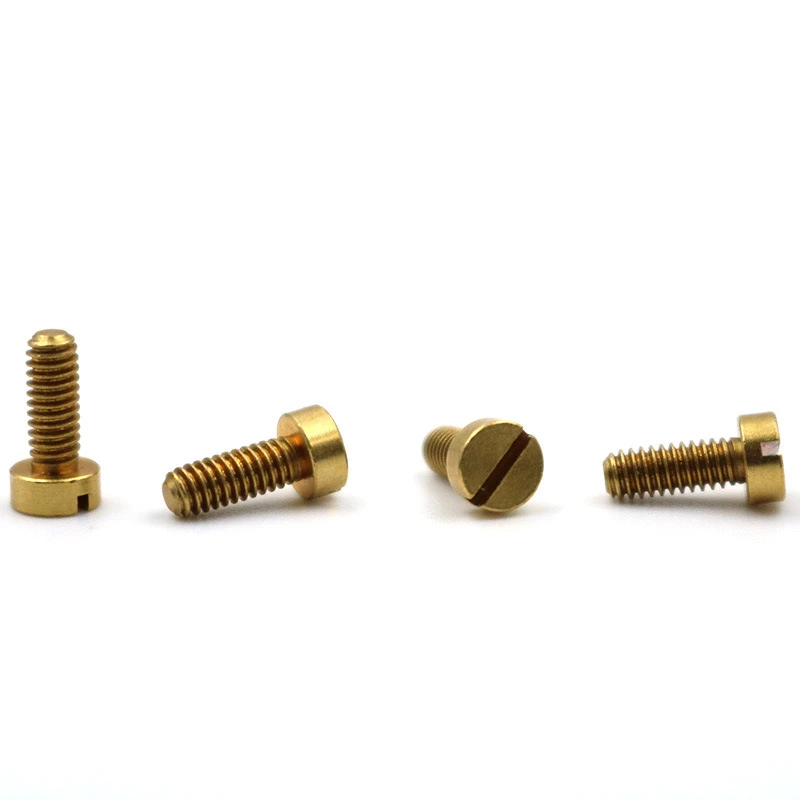

M1 M1.2 M1.4 M2 M3 पीतल बेलनाकारहेड स्लॉटेड शिकंजाछोटे यांत्रिक फास्टनर हैं जो सटीक शिकंजा की श्रेणी से संबंधित हैं। निम्नलिखित इसका एक विस्तृत तुलनात्मक विश्लेषण है, समानता और अंतर को कवर करता है, और सामग्री तार्किक परतों में प्रस्तुत की जाती है।
I. समानताएं
सामग्री विशेषताएँ
दोनों पीतल से बने होते हैं, जिसमें अच्छा संक्षारण प्रतिरोध, चालकता और लचीलापन होता है, और इलेक्ट्रॉनिक्स और सजावट जैसे जंग-प्रूफ दृश्यों के लिए उपयुक्त है।
प्रधान डिजाइन
बेलनाकार सिर: सिर का व्यास धागे के व्यास से समान रूप से बड़ा होता है, जो एक सपाट स्थापना सतह प्रदान करता है।
स्लॉटेड: मानक स्लॉटेड पेचकश के साथ संगत, स्थापना टूल की आवश्यकता को सरल बनाता है।
भूतल उपचार: आम निकल चढ़ाना, क्रोम चढ़ाना, या प्राकृतिक चमकाने, दोनों सौंदर्य और ऑक्सीकरण प्रतिरोध को ध्यान में रखते हुए।
मानकीकृत उत्पादन: आईएसओ या जीबी मानकों द्वारा, धागा एक मीट्रिक मानक है।
Ii। मतभेद
प्रमुख अंतर:
थ्रेड व्यास सीधे लोड-असर क्षमता को प्रभावित करता है, और एम 3 की तन्यता ताकत एम 1 की तुलना में काफी अधिक है।
व्यास की वृद्धि के साथ पिच बढ़ जाती है, बन्धन सटीकता को प्रभावित करती है, और ठीक दांत अधिक एंटी-लोसिंग होते हैं।
यांत्रिक विशेषताएं
तन्यता ताकत: M1 लगभग 200-300N है, M3 800-1000N तक पहुंच सकता है (पीतल में कम ताकत है और केवल प्रकाश भार के लिए उपयुक्त है)।
टोक़ की आवश्यकताएं: M1 के लिए 0.05-0.1n · m, m, m3 को 0.3-0.5n · m की आवश्यकता होती है, और फिसलने से बचने के लिए पेचकश का आकार मिलान किया जाना चाहिए।
अनुप्रयोग परिदृश्य
M1-M1.4: प्रिसिजन इलेक्ट्रॉनिक्स (जैसे कि पीसीबी फिक्सिंग), चश्मा फ्रेम और माइक्रो-इंस्ट्रूमेंट्स।
M2-M3: होम एप्लायंस हाउसिंग, लैंप असेंबली, और मीडियम-लोड स्ट्रक्चरल पार्ट्स (जैसे डोर टिका)।
प्रसंस्करण और लागत
माइक्रोस्क्रूज़ को उच्च प्रसंस्करण सटीकता, सख्त सहिष्णुता और अपेक्षाकृत उच्च लागत की आवश्यकता होती है।
बड़े आकार (M2-M3): कम उत्पादन कठिनाई और स्पष्ट बैच लागत लाभ।
3। चयन सिफारिशें
लोड को प्राथमिकता दें: एक कंपन वातावरण में ला बड़े व्यास और स्थैतिक प्रकाश लोड के लिए M1.2 चुनें।
अंतरिक्ष प्रतिबंध: सिर के हस्तक्षेप से बचने के लिए कॉम्पैक्ट रिक्त स्थान के लिए एम 1 की आवश्यकता होती है।
टूल मिलान: पायदान को नुकसान को रोकने के लिए M1.4 के नीचे एंटी-स्टैटिक सटीक स्क्रूड्राइवर्स का उपयोग करने की सिफारिश की जाती है।
सारांश
पीतल की स्लॉटेड शिकंजा की समानता सामग्री और बुनियादी डिजाइन में निहित है, जबकि अंतर आकार से प्राप्त यांत्रिक गुणों और अनुप्रयोग परिदृश्यों में केंद्रित हैं। चयन करते समय, लोड, स्थान और लागत के तीन कारकों को संतुलित करना आवश्यक है। माइक्रोस्क्रूज़ सटीकता पर अधिक ध्यान केंद्रित करते हैं, और पारंपरिक आकार लागत-प्रभावशीलता पर ध्यान केंद्रित करते हैं।
यह समाधान तकनीकी विवरण और खरीद निर्णय लेने की दक्षता दोनों को ध्यान में रखता है, और वास्तविक आवश्यकताओं के अनुसार विशिष्ट मॉड्यूल को सरल या विस्तारित कर सकता है।
