हेक्सागोनल मशीन थ्रेड पेंचएक कदम वॉशर और डालने के साथ एक बहुक्रियाशील फास्टनर है। नीचे इसके उपयोग के लिए एक गाइड है।

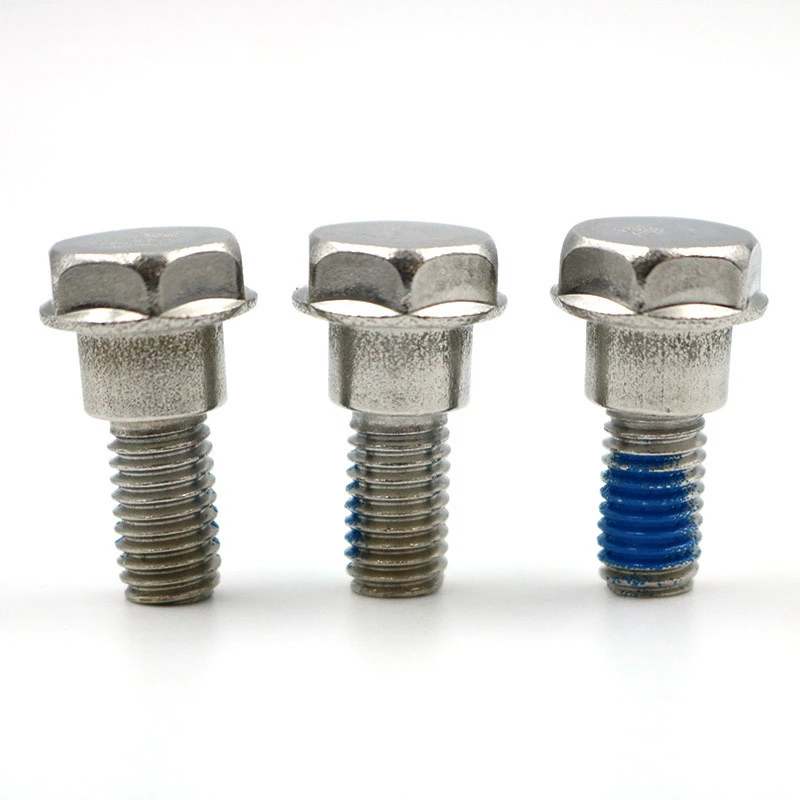

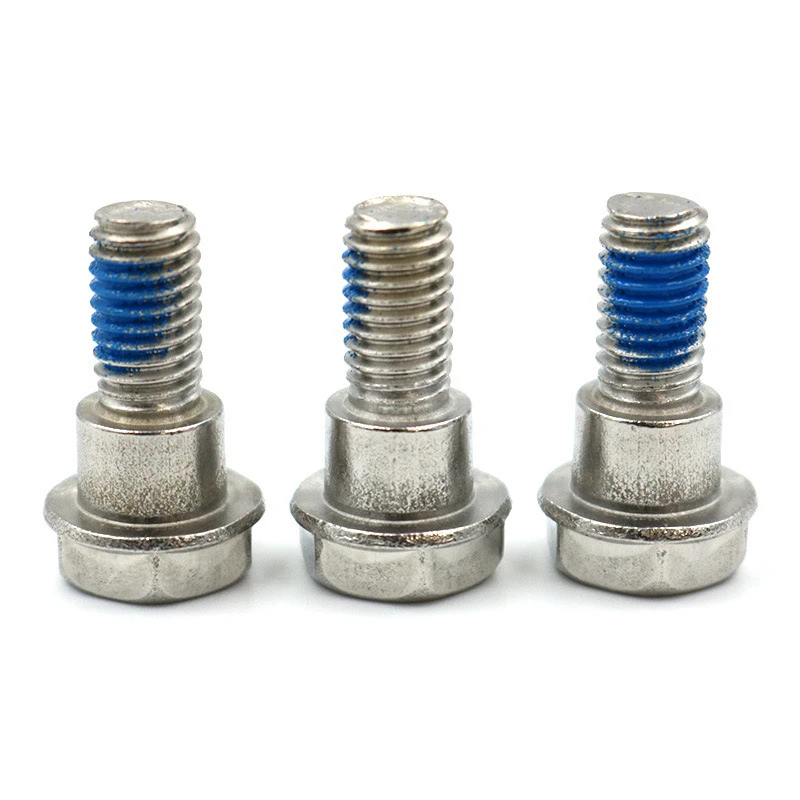

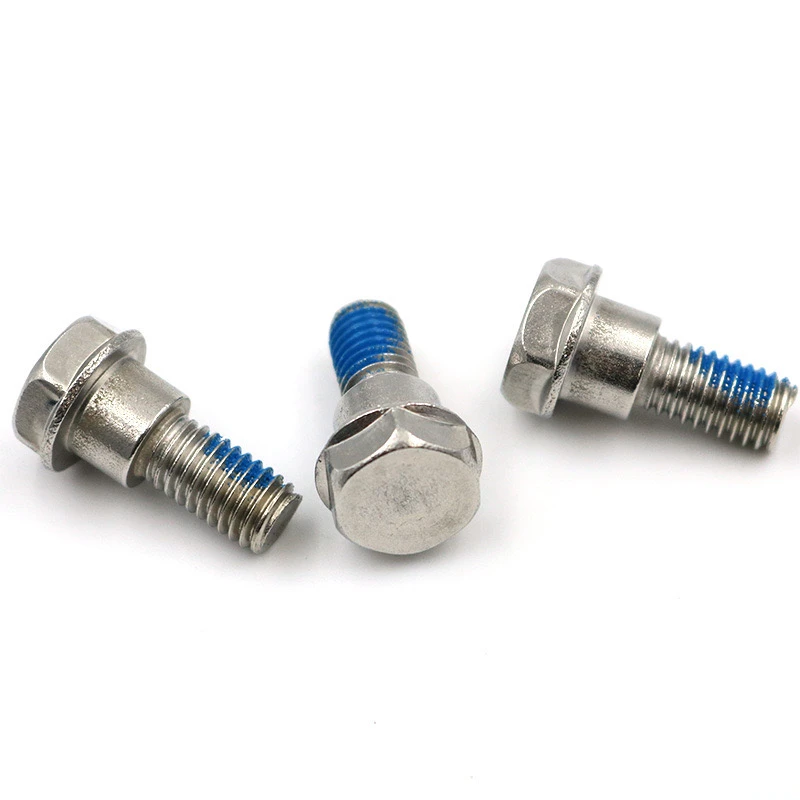

एक कदम वॉशर और सम्मिलित करने के साथ हेक्सागोनल मशीन थ्रेड स्क्रू (M3-M6) एक बहुक्रियाशील फास्टनर है जो कई कार्यात्मक तत्वों को एकीकृत करता है:
हेक्सागोनल हेड: टूल्स के साथ कसने के लिए आसान
वॉशर: एकीकृत डिजाइन वॉशर नुकसान को रोकता है
चरण डिजाइन: सटीक स्थिति प्रदान करता है
मशीन थ्रेड: धातु-से-धातु कनेक्शन के लिए उपयुक्त
एंटी-स्लिप चिपकने वाला: पूर्व-लागू एंटी-लोसिंग चिपकने वाले थ्रेड्स के लिए
निर्देश
1। तैयारी
भागों की सामग्री की पुष्टि करें (धातु से धातु कनेक्शन के लिए अनुशंसित)
जांचें कि थ्रेडेड होल आयाम मानक (M3 बेस होल .52.5, M4 बेस होल φ3.3, M5 बेस होल .24.2, M6 बेस होल .05.0) को पूरा करते हैं।
उपयुक्त उपकरण तैयार करें (ओपन-एंड रिंच या सॉकेट)
2। स्थापना प्रक्रिया
संरेखण स्थापना: कनेक्शन छेद में लंबवत पेंच डालें।
प्रारंभिक कसना: उचित धागा सगाई सुनिश्चित करने के लिए मैन्युअल रूप से 2-3 मोड़।
अंतिम कसना:
अनुशंसित मूल्य को कसने के लिए एक टोक़ रिंच का उपयोग करें।
अनुशंसित टोक़: M3 (1.5-2 n · m), m4 (3-4 n · m), m5 (6-8 n · m), m6 (10-12 n · m)।
यह सुनिश्चित करने के लिए जाँच करें कि गैसकेट पूरी तरह से जुड़े सतहों के खिलाफ बैठा है।
3। विशेष विचार
एंटी-लोसिंग चिपकने वाले को सक्रिय करना: कसने के बाद, एंटी-लोसिंग चिपकने के लिए 1-2 घंटे पूरी तरह से इलाज के लिए अनुमति दें।
पुन: प्रयोज्य: हटाने की सिफारिश की जाती है, तीन बार से अधिक नहीं, क्योंकि एंटी-लोसेनिंग प्रभाव कम हो जाएगा।
चरण अनुप्रयोग: चरण को पहले पैनल में छेद को पूरी तरह से घुसना चाहिए।
अनुप्रयोग परिदृश्य
सटीक उपकरण: सटीक स्थिति के लिए चरण का उपयोग करें।
कंपन वातावरण: एंटी-लोसिंग डिज़ाइन ढीला करने से रोकता है।
मल्टी-पैनल कनेक्शन: एकीकृत गैसकेट भी दबाव वितरण सुनिश्चित करते हैं।
आउटडोर उपकरण: एंटी-लोसिंग गुण तापमान में उतार-चढ़ाव के अनुकूल होते हैं।
रखरखाव और विघटन
Disassembly के दौरान, स्थापना के दौरान उपयोग की जाने वाली तुलना में 20% अधिक टॉर्क लागू करें। यदि चिपकने वाली परत गंभीर रूप से ठीक हो जाती है, तो इसे नरम करने के लिए इसे स्थानीय रूप से 80-100 डिग्री तक गर्म करें। डिस्सेम के बाद थ्रेडेड छेद से किसी भी शेष चिपकने को साफ करें।
सामान्य समस्या समाधान
समस्या: पेंच कसने के माध्यम से आधे रास्ते से अटक जाता है
समाधान: विदेशी पदार्थ के लिए धागे का निरीक्षण करें और निरीक्षण करें। पेंच को अंदर न करें।
समस्या: वॉशर नहीं घूमेगा
समाधान: यह एक सामान्य डिजाइन सुविधा है। सुनिश्चित करें कि वॉशर और वर्कपीस के बीच संपर्क सतह कसने के दौरान स्थिर रहें।
समस्या: एंटी-लोसिंग इफेक्ट को कम करना
समाधान: थ्रेड सीलेंट (जैसे कि Loctite 243) जोड़ा जा सकता है।
इस बहुक्रियाशील पेंच का उचित उपयोग विधानसभा दक्षता और कनेक्शन विश्वसनीयता में काफी सुधार करता है। यह विशेष रूप से सटीक यांत्रिक कनेक्शन के लिए उपयुक्त है जिसमें एंटी-लोसिंग, पोजिशनिंग और प्रेशर डिस्ट्रीब्यूशन की आवश्यकता होती है।
अपनी एकीकृत संरचना और उन्नत एंटी-लोसेनिंग तकनीक के माध्यम से, यह पेंच विधानसभा दक्षता और विश्वसनीयता में सुधार करते हुए, वाइब्रेटिंग वातावरण में पारंपरिक शिकंजा की ढीली समस्या को हल करता है। यह सटीक औद्योगिक अनुप्रयोगों के लिए एक आदर्श बन्धन समाधान है।
