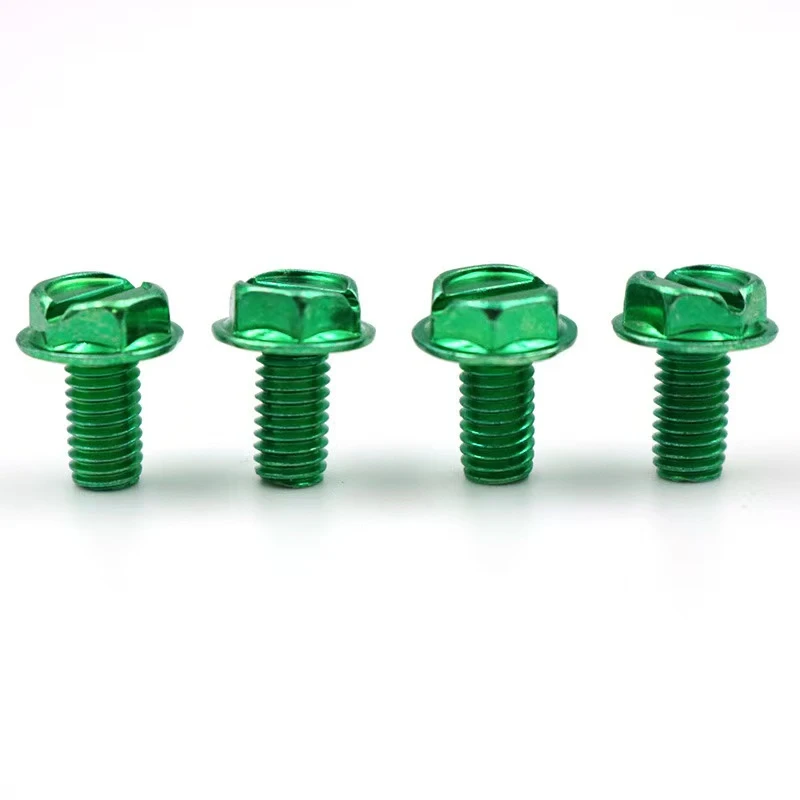

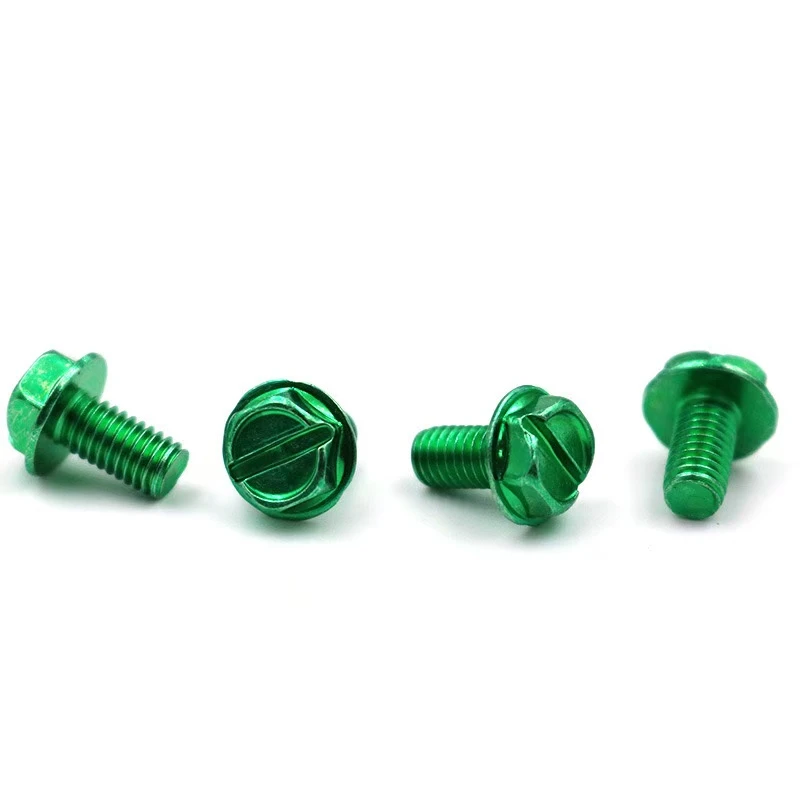

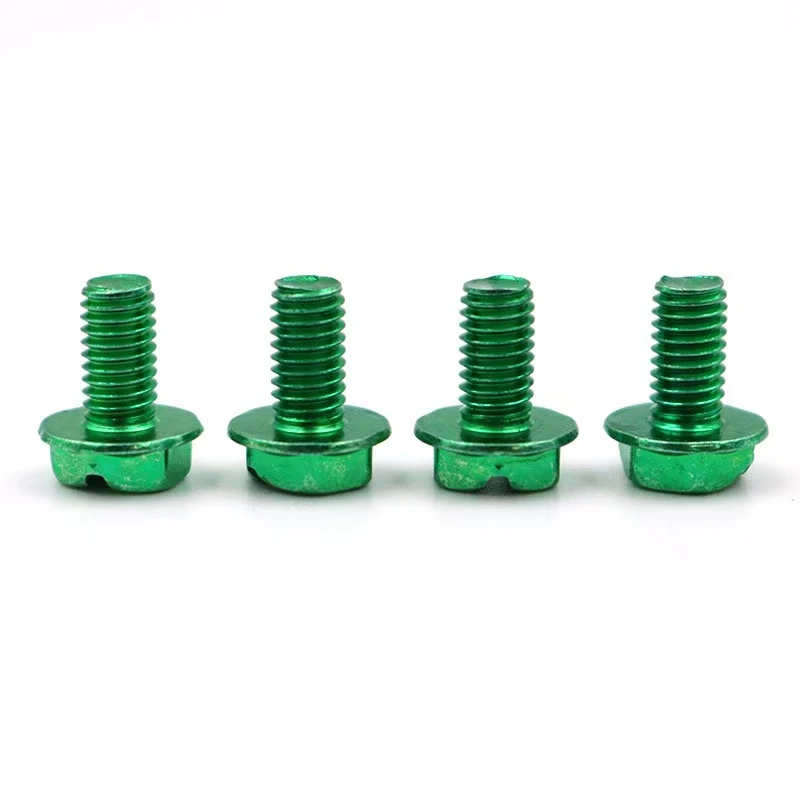

8-32 10-24 बाहरी हेक्सागोन ने हरी जिंक ग्राउंडिंग स्क्रू को स्लॉट किया। एक ग्राउंडिंगपेंचएक विशिष्ट विनिर्देश ग्राउंडिंग स्क्रू है जिसका उपयोग मुख्य रूप से विद्युत उपकरण या धातु संरचनाओं के लिए उपयोग किया जाता है। निम्नलिखित इसके उपयोग के लिए एक परिचय है, आवेदन परिदृश्य द्वारा आयोजित, विवरण और प्रमुख बिंदुओं को संतुलित करने के लिए।
I. पेंच विनिर्देश
8-32: ANSI नंबर, आकार 8 स्क्रू, 32 थ्रेड प्रति इंच।
10-24: आकार 10 स्क्रू, 24 थ्रेड प्रति इंच।
ग्रीन जिंक कोटिंग: जंग- और संक्षारण-प्रतिरोधी, आर्द्र या बाहरी वातावरण के लिए उपयुक्त।
संरचनात्मक विशेषताएं
बाहरी हेक्सागोन हेड: एक रिंच या सॉकेट के साथ कड़ा किया जा सकता है, उच्च टोक़ प्रदान करता है।
स्लॉटेड स्लॉट: स्क्रूड्राइवर्स के साथ संगत, अंतरिक्ष-विवश अनुप्रयोगों के लिए उपयुक्त।
Ii। अनुप्रयोग
इलेक्ट्रिकल ग्राउंडिंग: ग्राउंडिंग बसबार/कंडक्टर से उपकरण आवास को जोड़ना।
धातु संरचना ग्राउंडिंग: पुल, टावरों और अन्य संरचनाओं के लिए लाइटनिंग प्रोटेक्शन ग्राउंडिंग सिस्टम।
इलेक्ट्रॉनिक उपकरण: पीसीबी ग्राउंडिंग टर्मिनलों को संलग्न करने के लिए लॉकिंग वाशर के उपयोग की आवश्यकता होती है।
Iii। स्थापना चरण और प्रमुख बिंदु
1। तैयारी
उपकरण चयन: हेक्सागोनल रिंच (त्वरित कसने) या फ्लैट-ब्लेड पेचकश (ठीक समायोजन)।
टोक़ रिंच (महत्वपूर्ण स्थितियों में मानक टोक़ की आवश्यकता होती है, जैसे, 8-32 शिकंजा के लिए लगभग 5.6 एन · एम)।
सतह की तैयारी: चालकता सुनिश्चित करने के लिए संपर्क सतहों से तेल और ऑक्साइड निकालें।
2। स्थापना प्रक्रिया
ड्रिलिंग और टैपिंग: 8-32: पूर्व-ड्रिल एक छेद लगभग 3.5 मिमी व्यास में (#29 ड्रिल बिट); 10-24: लगभग 4.1 मिमी व्यास में (#25 ड्रिल बिट)। एक ऊर्ध्वाधर स्थिति बनाए रखने के लिए टैप करने के लिए उपयुक्त नल का उपयोग करें।
स्क्रू फिक्सिंग: ग्राउंडिंग टर्मिनल को छेद में डालें, क्रॉस-थ्रेडिंग से बचने के लिए मैन्युअल रूप से कई थ्रेड्स को कस लें। अंत में, यह सुनिश्चित करने के लिए एक उपकरण के साथ कस लें कि टर्मिनल और संपर्क सतह के बीच कोई अंतर नहीं है।
सुरक्षित: एक स्प्रिंग वॉशर या थ्रेड लॉक (कंपन-प्रवण वातावरण के लिए) जोड़ें।
3। सावधानियां
ओवरटाइटनिंग रिस्क: हरी जिंक कोटिंग ओवरटोर्क के कारण छील सकती है, संक्षारण प्रतिरोध से समझौता कर सकती है।
चालकता सत्यापन: स्थापना के बाद जमीनी प्रतिरोध का परीक्षण करें (1 and से कम या उसके बराबर अनुशंसित)।
आवधिक निरीक्षण: आर्द्र वातावरण में, सालाना जंग के लिए निरीक्षण करें।
Iv। सामान्य समस्या-समाधान समस्याएं
स्ट्रिप्ड थ्रेड ट्रीटमेंट: स्क्रू को बड़े आकार के साथ बदलें (जैसे, यदि 8-32 स्क्रू ने थ्रेड्स छीन लिए हैं, तो 10-24 स्क्रू का उपयोग करें) या थ्रेड रिपेयर स्लीव का उपयोग करें।
रस्ट रिमूवल: लूज़िंग एजेंट के साथ स्प्रे करें और आगे बढ़ने से पहले 10 मिनट के लिए भिगोएँ।
वी। चयन सिफारिशें
8-32: प्रकाश उपकरण, पतली प्लेट (1-2 मिमी मोटाई)।
10-24: भारी अलमारियाँ, उच्च-कंपन वातावरण (जैसे कि जनरेटर ग्राउंडिंग)।
उपरोक्त चरण विद्युत सुरक्षा और यांत्रिक शक्ति दोनों को सुनिश्चित करते हुए, ग्राउंडिंग स्क्रू की सुरक्षित स्थापना सुनिश्चित करते हैं। विस्तृत निर्देशों को विशिष्ट परिचालन स्थितियों के अनुसार समायोजित करने की आवश्यकता होगी।
उपरोक्त डिजाइन के माध्यम से, इस प्रकार का पेंच विद्युत सुरक्षा और यांत्रिक विश्वसनीयता के बीच एक संतुलन बनाता है, जिससे यह ग्राउंडिंग सिस्टम में एक लागत प्रभावी, मानकीकृत घटक बन जाता है।
