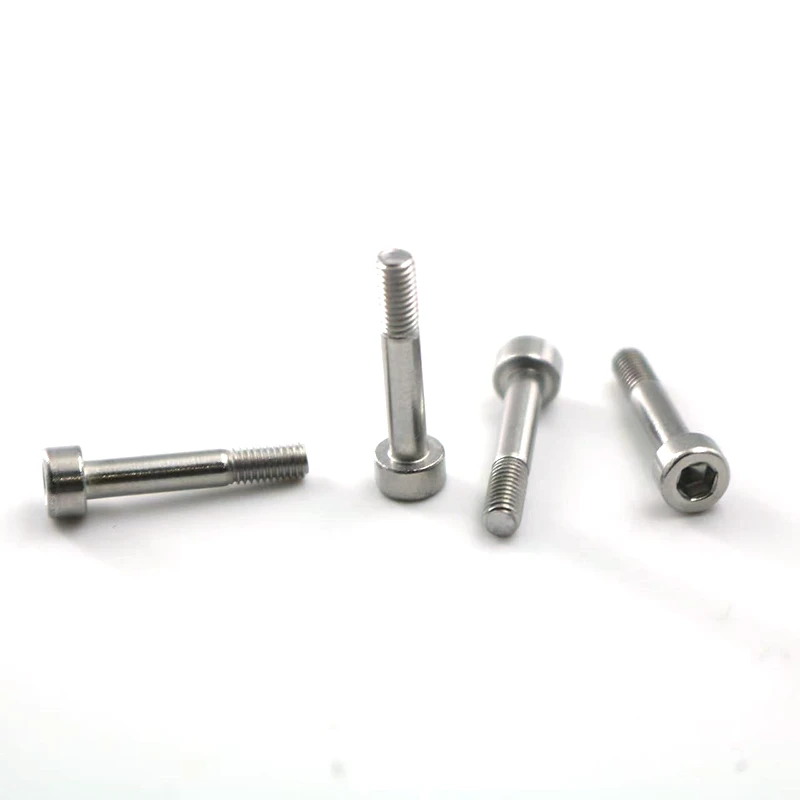

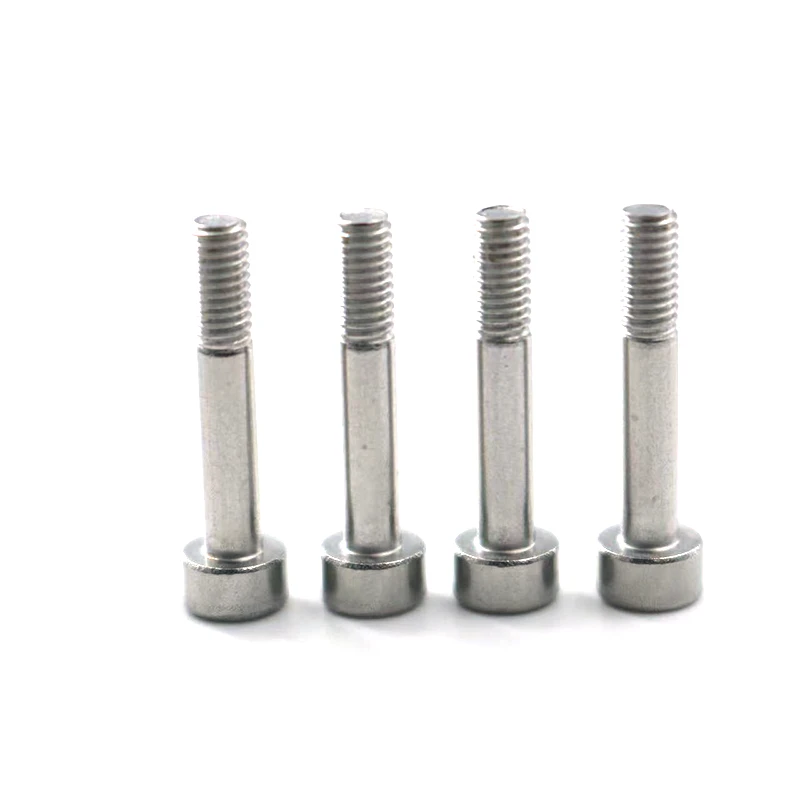

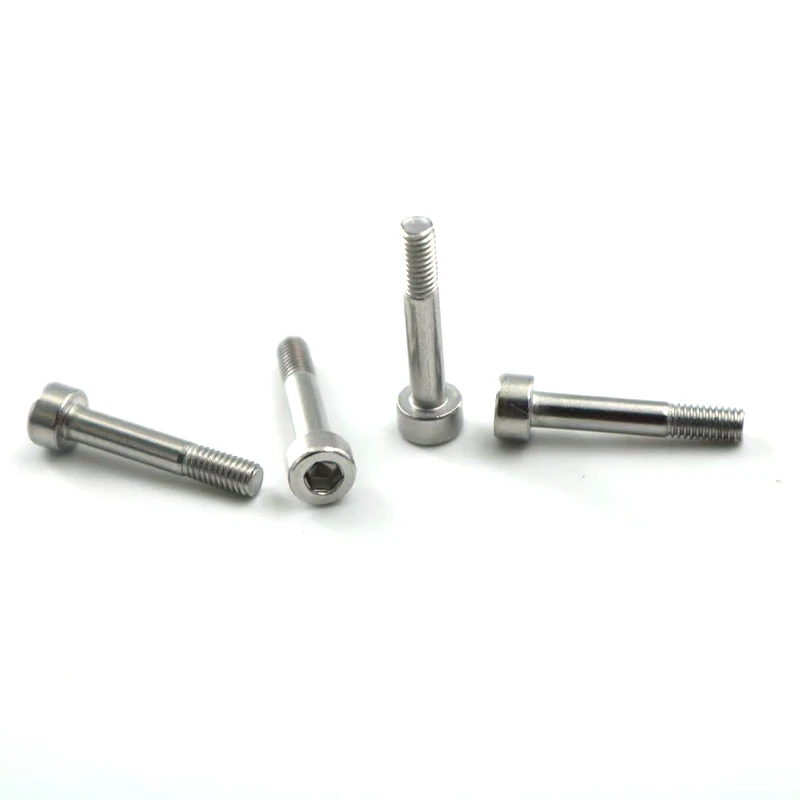

कप - हेड हेक्सागोनसॉकेट शिकंजाएक आधा - थ्रेड डिज़ाइन एक सामान्य मैकेनिकल फास्टनर हैं। निम्नलिखित बताते हैं कि कप - हेड हेक्सागोन सॉकेट स्क्रू का उपयोग कैसे करें। यह खंड उनकी विशेषताओं, लागू परिदृश्यों, उपयोग निर्देशों, प्रमुख विचारों और अक्सर पूछे जाने वाले प्रश्नों को कवर करेगा।
1। कप - हेड हेक्सागोन सॉकेट स्क्रू एक आधा - थ्रेड डिज़ाइन के साथ
कप - सिर: एक फ्लैट टॉप और ऊर्ध्वाधर बेलनाकार पक्षों के साथ एक बेलनाकार सिर। यह डिज़ाइन एक बड़ी रिंच संपर्क सतह और दबाव - असर क्षेत्र प्रदान करता है।
हेक्सागोन: सिर में एक हेक्सागोनल छेद होता है और कसने और ढीला करने के लिए एक एलन रिंच की आवश्यकता होती है।
आधा - धागा: स्क्रू शंक में दो खंड होते हैं:
सादा: एक निर्दिष्ट लंबाई के साथ, अनियंत्रित अनुभाग।
थ्रेड: थ्रेडेड सेक्शन।
मीट्रिक विनिर्देश (M3, M4, M5): नाममात्र धागे व्यास को संदर्भित करता है। M3 3 मिमी है, M4 4 मिमी है, और M5 5 मिमी है। ये सबसे अधिक इस्तेमाल किए जाने वाले मीट्रिक पेंच आकार हैं।
के लिए डिज़ाइन किया गया: सादे शंक जुड़े घटक के - छेद के माध्यम से एक संक्रमणकालीन या करीबी निकासी फिट प्रदान करता है। यह थ्रेड्स को कतरनी में भाग लेने से रोकते हुए स्थिति, केंद्रित और कतरनी प्रतिरोध प्रदान करता है, इस प्रकार उन्हें क्षति से बचाता है। थ्रेडेड भाग पूरी तरह से दूसरे भाग के थ्रेडेड छेद को संलग्न करता है, जो एक मजबूत अक्षीय क्लैम्पिंग बल प्रदान करता है।
Ii। अनुप्रयोग और लाभ
अनुप्रयोग: सटीक स्थिति और केंद्र की आवश्यकता वाले कनेक्शन: चिकनी रॉड दो भागों के बीच रेडियल आंदोलन को रोकने के लिए - छेद के माध्यम से फिट बैठता है। सामान्य अनुप्रयोगों में यांत्रिक संरचनाएं, जिग्स, मोल्ड्स, ऑटोमेशन उपकरण और 3 डी प्रिंटर शामिल हैं।
कतरनी प्रतिरोध की आवश्यकता होती है: चिकनी रॉड में एक बड़ा व्यास होता है (धागे के प्रमुख व्यास के बराबर) और थ्रेड्स से बेहतर पेंच अक्ष के लिए लम्बे बलों का सामना कर सकते हैं।
कनेक्शन की आवश्यकता होती है जो लगातार डिस्सैबली की आवश्यकता होती है: हेक्सागोनल हेड ड्राइव उच्च टोक़ प्रदान करता है और स्ट्रिपिंग के लिए कम प्रवण होता है, जिससे यह फिलिप्स या स्लॉटेड शिकंजा की तुलना में अधिक विश्वसनीय हो जाता है।
अंतरिक्ष बाधाओं की आवश्यकता वाले अनुप्रयोग: हेक्सागोनल हेड स्क्रू की तुलना में, कप हेड में कोई उजागर रिंच स्पेस नहीं है और इसे ऑपरेशन के लिए केवल एक ही छेद की आवश्यकता होती है, जिससे यह अधिक कॉम्पैक्ट हो जाता है।
लाभ: उच्च भार - असर क्षमता: सिर में एक बड़ा संपर्क क्षेत्र, उच्च प्रीलोड और एक सुरक्षित कनेक्शन है।
उच्च परिशुद्धता: हेक्सागोनल हेड ड्राइव फिसलने के लिए कम प्रवण है और सटीक टॉर्क लागू कर सकता है।
नीट और सौंदर्यवादी रूप से मनभावन: स्थापना के बाद, सिर उजागर हो जाता है, जिससे यह Cou की तुलना में अधिक औद्योगिक और मजबूत रूप देता है।
Iii। विस्तृत उपयोग चरण और तरीके
तैयारी:
सही पेंच चुनें: डिजाइन आवश्यकताओं के अनुसार स्क्रू के विनिर्देशों, लंबाई और प्रदर्शन रेटिंग की पुष्टि करें। सही हेक्सागोनल रिंच का चयन करें: हमेशा एक रिंच का उपयोग करें जो वास्तव में स्क्रू सिर के आकार से मेल खाता है।
चेतावनी: एक अंडरस्क्राइब्ड रिंच का उपयोग करने से रिंच और स्क्रू होल को गंभीर रूप से नुकसान हो सकता है, जिससे स्क्रू को हटाना असंभव हो जाता है।
मशीनिंग छेद
छेद के माध्यम से: ड्रिल छेद का व्यास स्क्रू के पॉलिश शाफ्ट व्यास की तुलना में थोड़ा बड़ा होना चाहिए (उदाहरण के लिए, एक एम 4 पॉलिश शाफ्ट लगभग 4 मिमी है; छेद के माध्यम से एक छेद को 4.2 मिमी या 4.3 मिमी तक ड्रिल किया जा सकता है)। सुनिश्चित करें कि पॉलिश शाफ्ट सुचारू रूप से और बिना विग के गुजर सकता है।
थ्रेडेड छेद: टैपिंग की आवश्यकता है। ड्रिल होल व्यास पर सख्त मानक लागू होते हैं: थ्रेडेड होल की गहराई स्क्रू की डाली गई लंबाई से कम से कम 1.2 गुना होनी चाहिए।
स्थापना चरण:
संरेखण: जुड़े होने के लिए दो भागों को संरेखित करें, यह सुनिश्चित करते हुए कि छेद और थ्रेडेड छेद के माध्यम से संरेखित किया गया है।
सम्मिलित करें: ऊपरी भाग के छेद के माध्यम से पेंच के पॉलिश शाफ्ट को डालें।
सम्मिलित करना: धीरे से अंतर्निहित घटक के थ्रेडेड छेद में स्क्रू को थ्रेड करें, यह सुनिश्चित करने के लिए कि कोई तिरछा नहीं है और थ्रेड सुचारू रूप से संलग्न हैं। कभी भी एक रिंच के साथ पेंच को मजबूर न करें, क्योंकि यह आसानी से थ्रेड्स को नुकसान पहुंचा सकता है।
कसना: सही आकार एलन रिंच का उपयोग करके, स्क्रू सिर को लंबवत रूप से डालें जब तक कि यह रुक न जाए। एक दक्षिणावर्त दिशा में समान रूप से कस लें।
टोक़ को लागू करना: महत्वपूर्ण यांत्रिक कनेक्शन के लिए, अनुशंसित टोक़ मूल्य के लिए एक टॉर्क रिंच सेट का उपयोग करें। यह पेंच को तोड़ने या थ्रेड्स को नुकसान पहुंचाए बिना पर्याप्त प्रीलोड सुनिश्चित करता है।
Iv। प्रमुख विचार और सामान्य गलतियाँ
रिंच चयन त्रुटि: अनुचित या पहने हुए रिंच का उपयोग करना स्क्रू थ्रेड स्लिपेज का मुख्य कारण है। एक बार थ्रेड्स फिसलने के बाद, हटाना बेहद मुश्किल हो जाता है।
ओब्लिक ऑपरेशन: रिंच को लंबवत रूप से सम्मिलित करने और दबाव लागू करने में विफलता "सेसॉ" गति में स्क्रू होल को नुकसान पहुंचा सकती है, संपर्क क्षेत्र को कम कर सकती है और फिसलन का कारण बन सकती है।
- होल और थ्रेडेड होल साइज के माध्यम से भ्रमित करना
गलती: थ्रेडेड बेस होल के समान आकार के माध्यम से ड्रिलिंग करें। यह पॉलिश रॉड के माध्यम से गुजरने में असमर्थ हो सकता है या थ्रेड्स के खिलाफ रगड़ने में असमर्थ हो सकता है, जो कनेक्शन को नुकसान पहुंचाता है।
त्रुटि: थ्रेडेड छेद को छेद के माध्यम से एक ही आकार की ड्रिलिंग करें। यह प्रभावी थ्रेड गठन को रोकता है और क्लैम्पिंग बल की कमी में परिणाम देता है।
गलत कसने वाला टोक़
ओवर - ढीला: कनेक्शन सुरक्षित नहीं है और ऑपरेशन के दौरान आसानी से ढीला और गिर सकता है।
- कसने से अधिक: यह स्क्रू को स्ट्रेच, ब्रेक, या थ्रेडेड होल में थ्रेड को स्ट्रिप ("स्ट्रिपिंग") के लिए कारण बना सकता है। M3 और M4 जैसे छोटे शिकंजा बहुत नाजुक हैं और विशेष रूप से टूटने का खतरा है।
सफाई: स्थापना से पहले, सुनिश्चित करें कि स्क्रू होल लोहे के फाइलिंग और तेल जैसी अशुद्धियों से मुक्त है, क्योंकि यह टोक़ सटीकता और कनेक्शन की ताकत को प्रभावित कर सकता है।
यह संरचित और अच्छी तरह से - विस्तृत उपयोगकर्ता गाइड आपको कुशलता से समझने और सीखने की अनुमति देता है कि इस स्क्रू का उपयोग कैसे करें, यह सुनिश्चित करें कि आप उत्पाद अनुभव प्राप्त करें और अपनी इच्छा से मूल्य प्राप्त करें।
