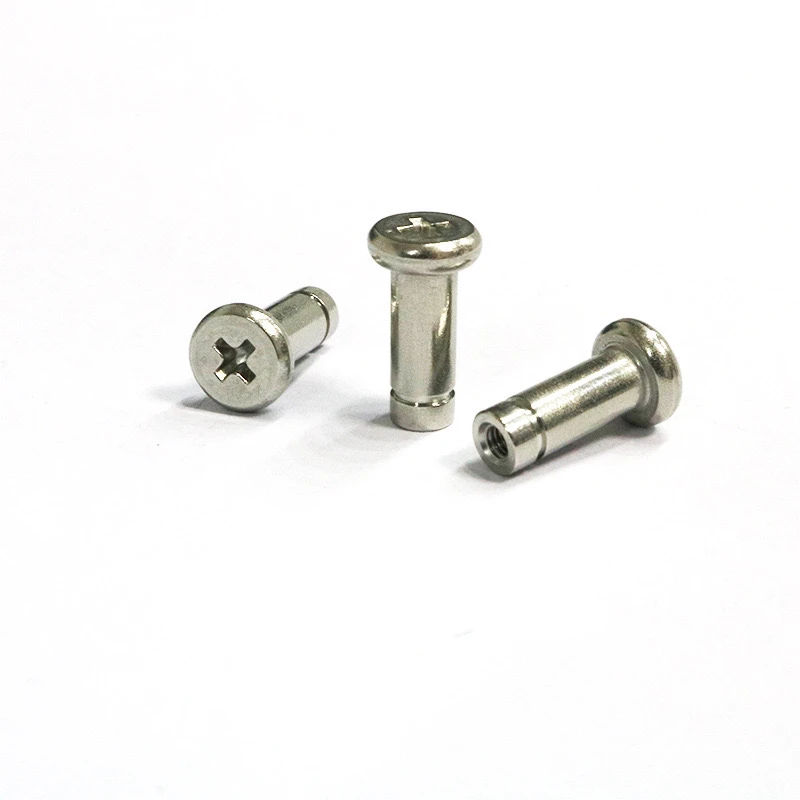

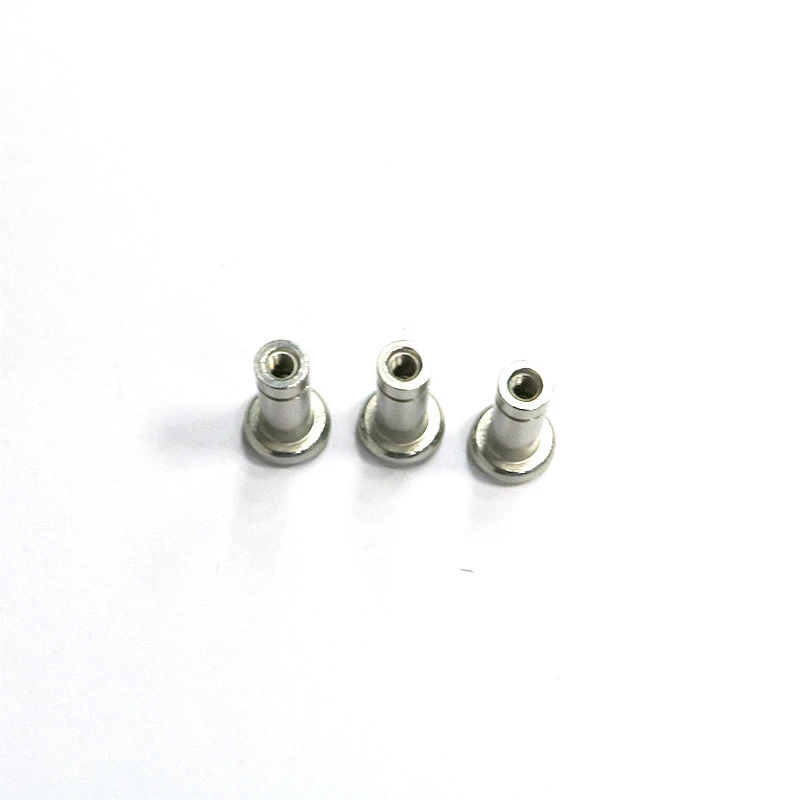

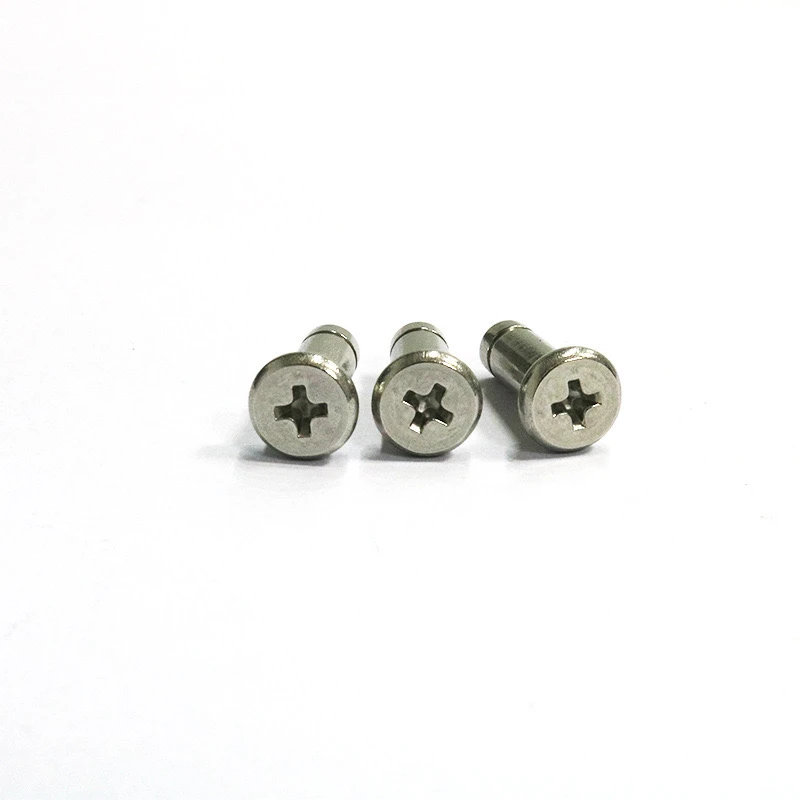

निम्नलिखित का उपयोग करने के लिए एक विस्तृत मार्गदर्शिका हैस्टेनलेस स्टील 304क्रॉस फ्लैट हेड स्लॉटेड पिन/पिन/सर्कलिप लोकिंग स्टड (बेलनाकार, आकार M3-M10), जिसे एप्लिकेशन परिदृश्य द्वारा वर्गीकृत किया गया है।
I. उत्पाद अवलोकन
सामग्री: A 2 304 स्टेनलेस स्टील, संक्षारण-प्रतिरोधी, आर्द्र, अम्लीय और क्षारीय वातावरण के लिए उपयुक्त।
विशेषताएँ
क्रॉस हेड: एक गैर-पर्ची डिजाइन के साथ एक फिलिप्स पेचकश के साथ स्थापित किया जा सकता है।
स्लॉटेड: स्लॉट का उपयोग एक सर्कल को स्थापित करने के लिए किया जाता है, अक्षीय विस्थापन को रोकने के लिए।
सादे रॉड बेलनाकार: सटीक स्थिति या कनेक्शन के लिए छेद को फिट करता है।
सामान्य आकार: M3, M4, M5, M6, M8, M10 (व्यास x लंबाई वैकल्पिक)।
Ii। मुख्य अनुप्रयोग
स्थान पिन: यांत्रिक घटकों (जैसे मोल्ड्स और गियरबॉक्स) को संरेखित करने के लिए उपयोग किया जाता है, उन्हें एक हस्तक्षेप फिट के माध्यम से जगह में सुरक्षित करता है।
उदाहरण: एक एम 6 पिन को एक बेस होल में दबाएं और फिर सांद्रता सुनिश्चित करने के लिए एक कवर प्लेट संलग्न करें।
शाफ्ट फिक्सिंग: एक घूर्णन शाफ्ट के रूप में उपयोग किया जाता है, गिरावट को रोकने के लिए अंत में एक सर्कल के साथ।
संरचनात्मक कनेक्शन: नट बोल्ट की जगह लेते हैं, जो लगातार डिस्सैम की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं।
Iii। स्थापना चरण
1। बुनियादी स्थापना (कोई चक्कर नहीं)
उपकरण: फिलिप्स पेचकश, रबर मैलेट।
प्रक्रिया:
एक। यह सुनिश्चित करने के लिए छेद को साफ करें कि यह बूर से मुक्त है।
बी। छेद को संरेखित करें और मैन्युअल रूप से पिन को तब तक पेंच करें जब तक कि यह पूरी तरह से क्रॉस स्लॉट में बैठा न हो जाए।
सी। एक पेचकश के साथ कस लें (संदर्भ टोक़: M3 · 0.5 N · M, M8 · 10 N · M)।
2। सर्कल इंस्टॉलेशन (एंटी-स्लिप डिज़ाइन)
उपकरण: सर्किल प्लायर्स, कैलीपर्स।
मुख्य चरण:
एक। पिन स्लॉट के व्यास को मापें और इसी सर्किल (जैसे, 5 मिमी सर्कल के साथ एम 5 पिन) से मेल खाते हैं।
बी। पिन को छेद में डालें और सर्किल में सर्किल का उपयोग करें ताकि सर्कल को स्लॉट में प्राइस किया जा सके।
सी। जांचें कि शिथिलता को रोकने के लिए सर्किल पूरी तरह से स्लॉट में बैठा है।
3। हस्तक्षेप फिट स्थापना
आवेदन: उच्च-सटीक स्थिति (जैसे, असर सीट)।
तरीका:
पिन से 0.01-0.03 मिमी तक छेद व्यास को मशीन करें।
प्रभाव के कारण विरूपण से बचने के लिए एक प्रेस या ठंड विधि (पिन को सिकोड़ना) का उपयोग करके इकट्ठा करें।
Iv। सावधानियां
चयन सिफारिश: 316 स्टेनलेस स्टील को आर्द्र वातावरण के लिए पसंद किया जाता है; डायनेमिक लोड को कतरनी शक्ति सत्यापन की आवश्यकता होती है।
इंस्टॉलेशन टैबूज़: ओवर-टॉर्क न करें, क्योंकि इससे क्रॉस अवकाश स्ट्रिप हो सकता है।
सर्किल खोलने को आकस्मिक स्नैगिंग को रोकने के लिए आंदोलन पथ से बचना चाहिए।
रखरखाव: नियमित रूप से सर्किल लोच की जांच करें और WD-40 के साथ लुब्रिकेट करें यदि जंग होती है।
वी। सामान्य समस्या समाधान
समस्या 1: ढीला पिन।
समाधान: एक एनारोबिक चिपकने वाला का उपयोग करें या पिन को बड़े आकार (जैसे, एम 4 से एम 5) के साथ बदलें।
समस्या 2: सर्किल से अलग।
समाधान: पहनने के लिए पायदान की जाँच करें और इसे एक मोटी सर्कल के साथ बदलें।
Vi। अनुप्रयोग उदाहरण
M3/M4: सटीक उपकरणों के लिए पोजिशनिंग सर्किट बोर्ड।
M6/M8: कृषि मशीनरी टिका और कन्वेयर बेल्ट रोलर बढ़ते।
M10: भारी उपकरण ब्रैकेट कनेक्शन, कंपन संरक्षण के लिए डबल रिटेनिंग स्प्रिंग्स के साथ।
उचित चयन और उचित स्थापना के माध्यम से, इस प्रकार का पिन एक अत्यधिक विश्वसनीय यांत्रिक कनेक्शन और स्थिति प्रदान करता है।
