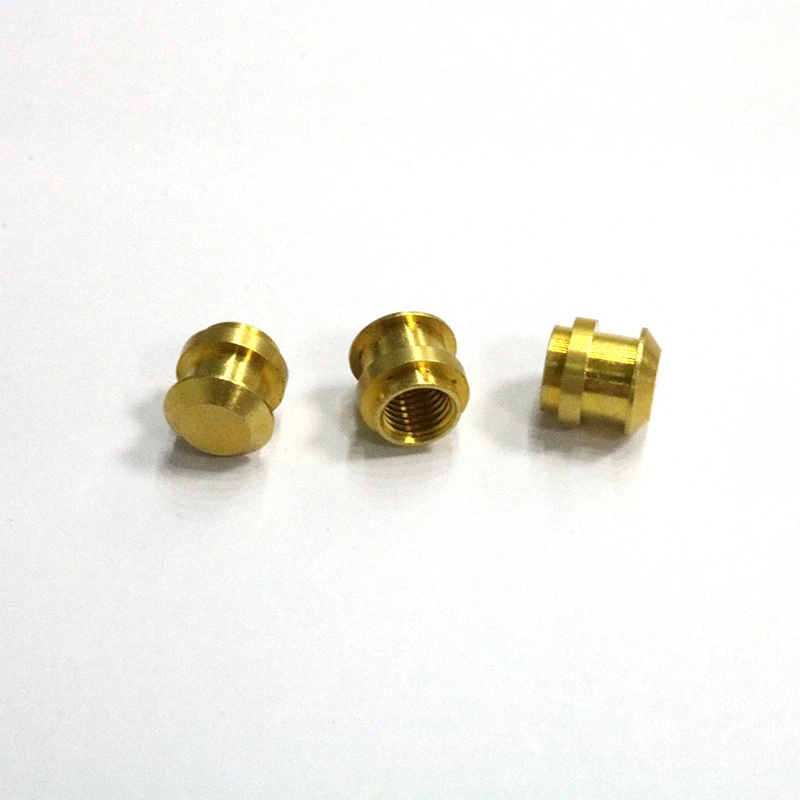

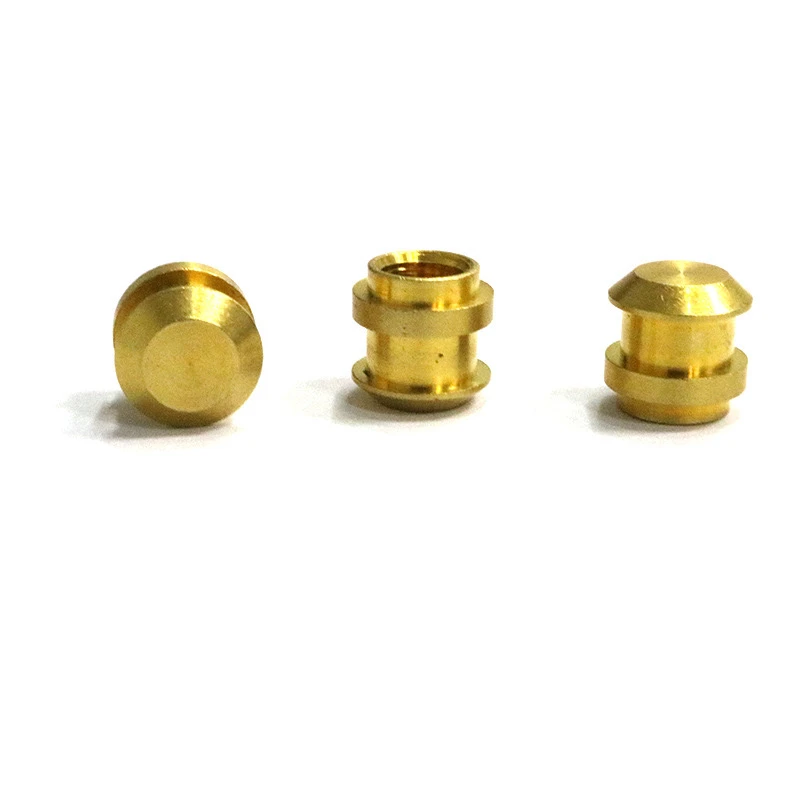

कॉपर नट कॉलम (जिसे कॉपर स्टड, थ्रेडेड कॉपर कॉलम के रूप में भी जाना जाता है) आंतरिक और बाहरी थ्रेड्स के साथ एक धातु कनेक्टर है, जो आमतौर पर इलेक्ट्रॉनिक उपकरण, यांत्रिक संरचनाओं या प्लास्टिक भागों में उपयोग किया जाता है, बिजली को ठीक करने, समर्थन या संचालित करने के लिए। निम्नलिखित कॉपर अखरोट स्तंभ के उपयोग और सावधानियां हैं:
1। कॉपर नट कॉलम के सामान्य प्रकार
होल प्रकार के माध्यम से: पूरे कॉलम के माध्यम से चल रहे अंदर और बाहर थ्रेड होते हैं।
ब्लाइंड होल प्रकार: आंतरिक थ्रेड्स के साथ केवल एक छोर है, और दूसरा छोर बंद है।
प्रेस-इन प्रकार: दबाव द्वारा प्लास्टिक या धातु सब्सट्रेट में एम्बेडेड।
वेल्डिंग प्रकार: वेल्डिंग द्वारा सब्सट्रेट के लिए तय किया गया (जैसे कि टांका लगाना, लेजर वेल्डिंग)।
2। स्थापना उपकरण और सामग्री
उपकरण: इलेक्ट्रिक सोल्डरिंग आयरन (वेल्डिंग के लिए), हॉट प्रेस, क्रिमिंग प्लायर्स, पेचकश, रिंच, पोजिशनिंग फिक्स्चर, आदि।
सहायक सामग्री: थर्मल प्रवाहकीय सिलिकॉन ग्रीस (गर्मी अपव्यय के लिए), थ्रेड गोंद (ढीला करने से रोकने के लिए), क्लीनर (ऑक्साइड परत को हटाने के लिए), आदि।
3। स्थापना चरण
1। प्रेस-इन विधि (प्लास्टिक भागों पर लागू)
चरण:
प्लास्टिक के हिस्से पर एक छेद प्री-प्रोसेस जो कॉपर नट कॉलम के बाहरी व्यास से मेल खाता है (छेद व्यास अखरोट के स्तंभ के बाहरी व्यास से थोड़ा छोटा होता है ताकि हस्तक्षेप फिट सुनिश्चित किया जा सके)।
कॉपर नट कॉलम या प्लास्टिक होल (हॉट प्रेसिंग विधि) को गरम करें, और एक क्रिमिंग टूल के साथ नट कॉलम को छेद में दबाएं।
ठंडा होने के बाद, प्लास्टिक सिकुड़ जाता है और अखरोट के स्तंभ को ठीक करता है।
नोट:
प्लास्टिक के हिस्से की विरूपण से बचने के लिए तापमान को नियंत्रित करें।
झुकाव को रोकने के लिए समान रूप से दबाएं।
2। सोल्डरिंग विधि (धातु सब्सट्रेट पर लागू)
चरण:
सब्सट्रेट और कॉपर नट कॉलम की सतह को साफ करें और ऑक्साइड परत को हटा दें।
सोल्डर के साथ मेटल सब्सट्रेट पर अखरोट के कॉलम को ठीक करने के लिए एक इलेक्ट्रिक टांका लगाने वाले लोहे या रिफ्लो सोल्डरिंग का उपयोग करें।
ठंडा करने के बाद, जांचें कि क्या मिलाप संयुक्त फर्म है।
नोट:
कॉपर जल्दी से गर्मी का संचालन करता है, इसलिए एक उच्च-शक्ति वाले टांका लगाने वाले लोहे की आवश्यकता होती है।
सोल्डर को थ्रेड को बंद करने से बचें।
3। थ्रेडेड स्क्रू-इन विधि (एम्बेडेड इंस्टॉलेशन)
चरण:
सब्सट्रेट पर प्री-प्रोसेस थ्रेडेड छेद (कॉपर नट कॉलम के बाहरी थ्रेड्स से मेल खाते हुए)।
थ्रेड गोंद की एक छोटी मात्रा लागू करें और सब्सट्रेट में कॉपर नट कॉलम को पेंच करें।
इलाज के बाद, एक स्थिर कनेक्शन बनता है।
नोट:
आंतरिक थ्रेड्स में प्रवेश से बचने के लिए एक मध्यम मात्रा में थ्रेड गोंद का उपयोग करें।
थ्रेड्स को नुकसान को रोकने के लिए पेंच करते समय इसे ऊर्ध्वाधर रखें।
Iv। उपयोग के लिए सावधानियां
एंटी-लोसिंग:
एक वाइब्रेटिंग वातावरण में, थ्रेड गोंद (जैसे कि Loctite) का उपयोग करें या स्प्रिंग वाशर जोड़ें।
प्रवाहकीय आवश्यकताएं:
यदि चालकता के लिए उपयोग किया जाता है, तो सुनिश्चित करें कि अखरोट स्तंभ और सब्सट्रेट के बीच संपर्क सतह साफ है, और यदि आवश्यक हो तो प्रवाहकीय पेस्ट लागू करें।
जंग प्रतिरोध:
एक आर्द्र या संक्षारक वातावरण में, निकेल-प्लेटेड या टिन-प्लेटेड कॉपर अखरोट के स्तंभों को पसंद किया जाता है।
गर्मी अपव्यय डिजाइन:
यदि गर्मी अपव्यय के लिए उपयोग किया जाता है, तो संपर्क सतह पर थर्मल ग्रीस लागू करें और एक तंग फिट सुनिश्चित करें।
अधिभार से बचें:
कॉपर नरम है, और थ्रेड स्लिपेज को रोकने के लिए टोक़ को असर करते समय बल को नियंत्रित करने की आवश्यकता होती है।
