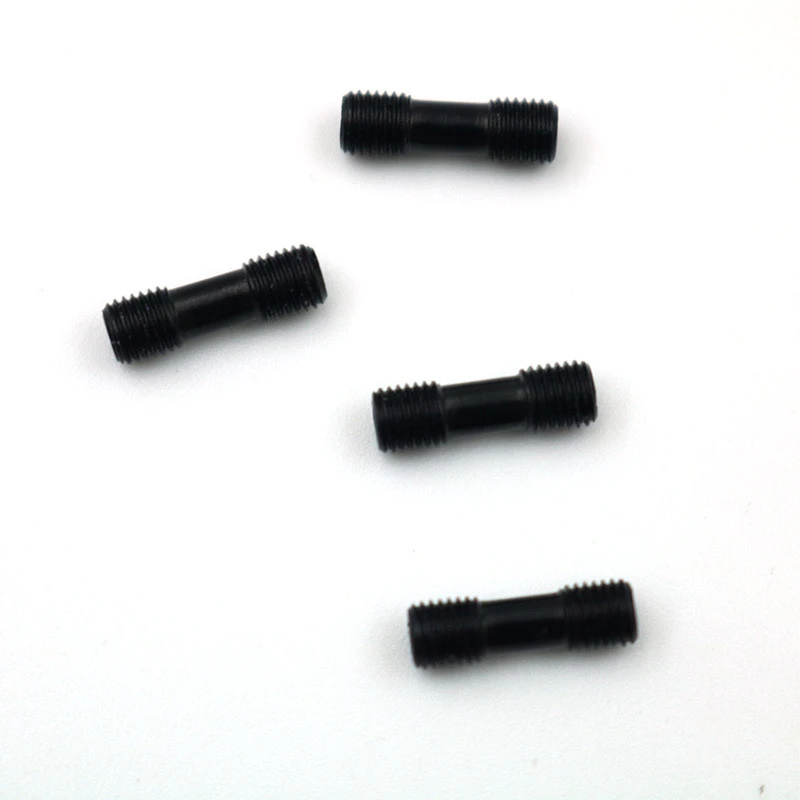

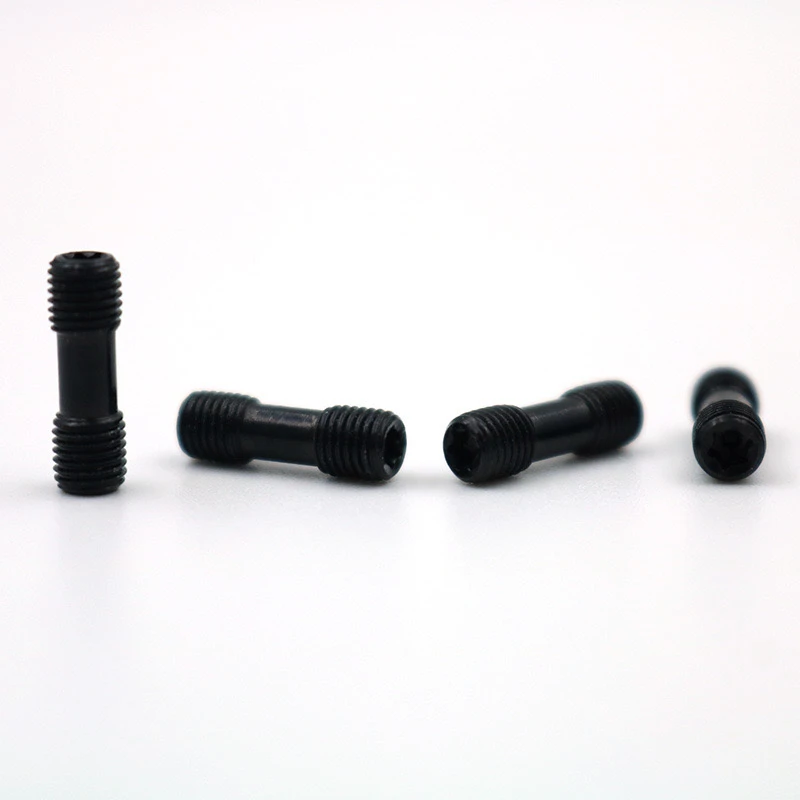

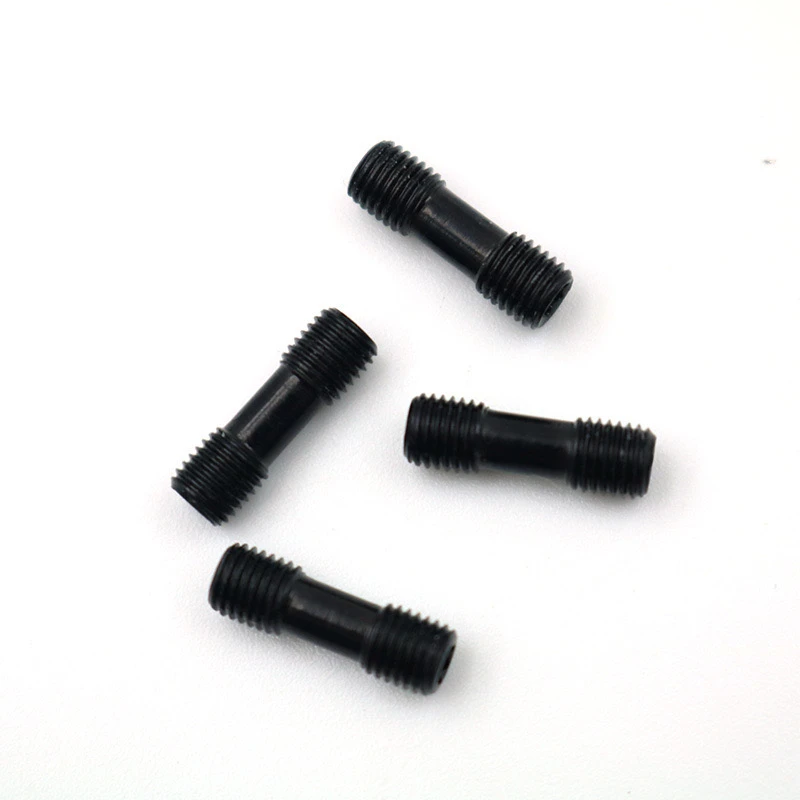

गैर-मानक डबल-हेड स्क्रू(M5/M6/M8) 12.9-स्तरीय CNC टूल टर्निंग टूल बार एक्सेसरीज में मुख्य रूप से टर्निंग टूल बार और ब्लेड, टूल होल्डर, या अन्य सामान के बीच उच्च शक्ति वाले कनेक्शन के लिए उपयोग किया जाता है। निम्नलिखित इसके उपयोग का एक स्पष्टीकरण है।
1। गैर-मानक डबल-हेड स्क्रू का उपयोग
डबल-हेड डिज़ाइन: दोनों छोरों पर थ्रेड स्पेसिफिकेशन अलग-अलग होते हैं, जो अंतरिक्ष सीमाओं या संगतता मुद्दों को संबोधित करने के लिए अलग-अलग आकारों के घटकों के कनेक्शन के लिए अनुमति देते हैं।
गैर-मानक अनुकूलन: सटीक मिलान सुनिश्चित करने के लिए टूलबार संरचना की विशेष आवश्यकताओं के अनुसार डिज़ाइन किया गया।
2। उपयोग कदम और सावधानियां
चयन पुष्टि
थ्रेड मिलान: स्क्रू के दोनों सिरों पर थ्रेड विनिर्देशों की पुष्टि करें (जैसे कि M5 अंत ब्लेड को जोड़ता है और M6 अंत टूल बार में तय किया गया है)।
लंबाई और शक्ति: गैर-मानक लंबाई टूल बार होल की गहराई के अनुरूप होनी चाहिए,और 12.9-स्तरीय शिकंजाएंटी-फ्रैक्चर डिज़ाइन से लैस होना चाहिए।
स्थापना प्रक्रिया
थ्रेडेड होल को साफ करना: टूल बार थ्रेडेड होल में लोहे के फाइलिंग और तेल के दाग को हटाने के लिए संपीड़ित हवा या ब्रश का उपयोग करें।
थ्रेड स्नेहन: घर्षण को कम करने और ठंड वेल्डिंग को रोकने के लिए मोलिब्डेनम डाइसल्फ़ाइड ग्रीस की एक छोटी मात्रा लागू करें।
प्रीलोड कंट्रोल: ओवर-क्लीनिंग से बचने और थ्रेड स्लिपेज का कारण बनने के लिए मानक के अनुसार कसने के लिए एक टोक़ रिंच का उपयोग करें।
1। गैर-मानक डबल-हेड स्क्रू का उपयोग
नॉन-स्टैंडर्ड डबल-हेड स्क्रू का उपयोग मुख्य रूप से टूल बार और ब्लेड, टूल होल्डर्स, या अन्य सामान टर्निंग टर्निंग टूलिंग कनेक्शन के लिए किया जाता है। इसकी विशेषताओं में शामिल हैं:
12.9 ग्रेड उच्च शक्ति: तन्यता ताकत 1220MPA तक पहुंचती है, जो उच्च-लोड और उच्च गति वाले CNC मशीनिंग परिदृश्यों के लिए उपयुक्त है।
डबल-हेड डिज़ाइन: दोनों सिरों पर अलग-अलग थ्रेड स्पेसिफिकेशन (जैसे कि M5/M6/M8), अंतरिक्ष सीमाओं या संगतता मुद्दों को हल करने के लिए विभिन्न आकारों के घटकों को जोड़ने के लिए उपयोग किया जाता है।
गैर-मानक अनुकूलन: सटीक मिलान सुनिश्चित करने के लिए टूलबार संरचना (जैसे लंबाई, धागा गहराई) की विशेष आवश्यकताओं के अनुसार डिज़ाइन किया गया।
2। उपयोग कदम और सावधानियां
चयन पुष्टि
थ्रेड मिलान: स्क्रू के दोनों सिरों पर थ्रेड विनिर्देशों की पुष्टि करें (जैसे कि ब्लेड से जुड़े एम 5 अंत और टूल बार के लिए तय एम 6 अंत)।
लंबाई और शक्ति: गैर-मानक लंबाई टूल बार होल की गहराई के अनुरूप होनी चाहिए, और 12.9 ग्रेड स्क्रू को एंटी-फ्रैक्चर डिज़ाइन से सुसज्जित किया जाना चाहिए।
स्थापना प्रक्रिया
थ्रेडेड छेद को साफ करना: टूल बार के थ्रेडेड छेद में लोहे के फाइलिंग और तेल के दाग को हटाने के लिए संपीड़ित हवा या ब्रश का उपयोग करें।
थ्रेड स्नेहन: घर्षण को कम करने और ठंड वेल्डिंग को रोकने के लिए मोलिब्डेनम डाइसल्फ़ाइड ग्रीस की एक छोटी मात्रा लागू करें।
प्रीलोड कंट्रोल: ओवर-क्लीनिंग से बचने और थ्रेड स्लिपेज का कारण बनने के लिए मानक के अनुसार कसने के लिए एक टोक़ रिंच का उपयोग करें।
घुमाव-विरोधी उपाय
थ्रेड गोंद एप्लिकेशन: उच्च तापमान प्रतिरोधी थ्रेड गोंद (जैसे कि Loctite 262) को उच्च तापमान की स्थिति में लागू किया जा सकता है ताकि कंपन शिथिलता को रोका जा सके।
डबल नट लॉकिंग: यदि संरचना अनुमति देती है, तो एक लॉकिंग नट को स्क्रू के एक छोर में जोड़ा जा सकता है।
रखरखाव और निरीक्षण
नियमित निरीक्षण: जांचें कि क्या हर 8 घंटे के प्रसंस्करण के बाद पेंच ढीला है, खासकर भारी कटिंग की स्थिति में।
रिप्लेसमेंट स्टैंडर्ड: थ्रेड वियर, हेड स्लिपेज, या स्ट्रेचिंग विरूपण होने पर तुरंत बदलें।
Iii। सामान्य समस्या हैंडलिंग
थ्रेड मिसलिग्न्मेंट: जब गैर-मानक शिकंजा छेद की स्थिति से मेल नहीं खाता है, तो ड्राइंग को जबरन पेंच और टूल बार को नुकसान से बचने के लिए समीक्षा करने की आवश्यकता होती है।
स्क्रू टूटना: ओवर-टॉर्क या सामग्री दोषों की जांच करें, और निकेल चढ़ाना या ब्लैकनिंग उपचार के साथ जंग-प्रूफ शिकंजा को प्राथमिकता दें।
Iv। अनुप्रयोग परिदृश्य उदाहरण
टूलबार संशोधन: जब मूल स्क्रू होल M6 होता है, लेकिन ब्लेड को M5 से कनेक्ट करने की आवश्यकता होती है, तो संक्रमण के लिए M5/M6 स्टड स्क्रू का उपयोग करें।
अंतरिक्ष-प्रतिबंधित क्षेत्र: स्टड स्क्रू स्थापना स्थान को बचाने के लिए पारंपरिक बोल्ट + नट्स की जगह लेता है।
मानकीकृत उपयोग और नियमित रखरखाव के माध्यम से, गैर-मानक स्टड स्क्रू सीएनसी टूल सिस्टम की स्थिरता और जीवन में काफी सुधार कर सकते हैं।
