हेक्स नट्स को सही तरीके से कैसे मापें: एक संपूर्ण ऑपरेटिंग गाइड

फास्टनर मिलान, सुरक्षित मैकेनिकल असेंबली और सटीक खरीद के लिए हेक्स नट को सही ढंग से मापना महत्वपूर्ण है। गलत माप से नट {{1} बोल्ट बेमेल, असेंबली कठिनाइयाँ और यहां तक ​​कि सुरक्षा खतरे भी हो सकते हैं।

यह मार्गदर्शिका विस्तृत जानकारी प्रदान करती हैहेक्स नटसटीक माप विधियों में महारत हासिल करने में आपकी सहायता के लिए माप चरण।

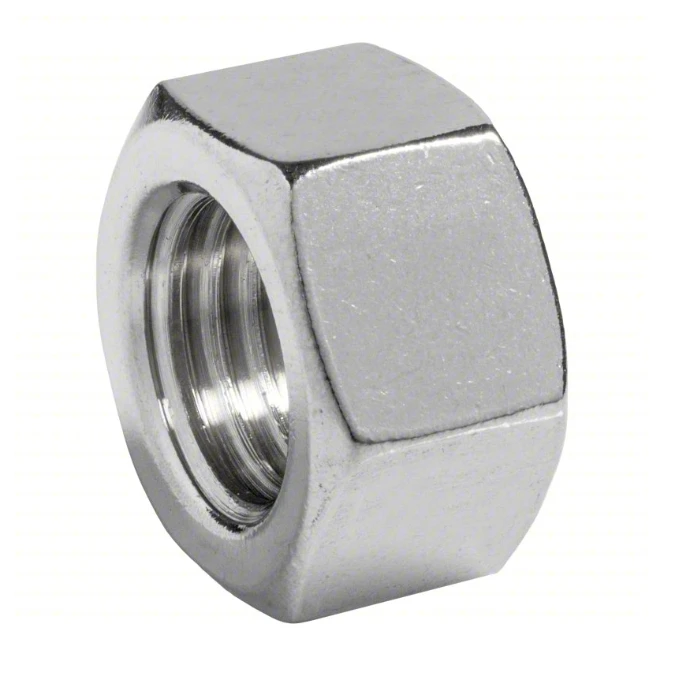

हेक्स नट्स की मूल संरचना

मापने से पहले, हेक्स नट की मुख्य संरचना और प्रमुख आयामों को समझना आवश्यक है। हेक्स नट एक हेक्सागोनल फास्टनर है जिसका उपयोग भागों को एक साथ सुरक्षित रूप से बांधने के लिए बोल्ट या धागे के साथ किया जाता है।

माप के दौरान निम्नलिखित प्रमुख आयामों पर ध्यान दें:

एक्रॉस फ़्लैट्स (एएफ)

एएफ हेक्स नट के दो समानांतर पक्षों के बीच की दूरी को संदर्भित करता है। यह नट पर अंकित प्राथमिक आयाम है और रिंच या सॉकेट का चयन करने के लिए महत्वपूर्ण है।

एक्रॉस कॉर्नर (एसी)

एसी हेक्स नट के दो विपरीत कोनों के बीच की दूरी को संदर्भित करता है।

धागे का व्यास और पिच

· थ्रेड व्यास: नट का आंतरिक व्यास जो बोल्ट के साथ जुड़ता है।

· पिच: आसन्न धागों के बीच की दूरी, मीट्रिक इकाइयों में मिलीमीटर और इंपीरियल इकाइयों में थ्रेड प्रति इंच (टीपीआई) में मापी जाती है।

अखरोट की मोटाई (ऊंचाई)

मोटाई नीचे से ऊपर तक नट की ऊर्ध्वाधर ऊंचाई को संदर्भित करती है, जो धागे की जुड़ाव लंबाई और भार वहन क्षमता को प्रभावित करती है। बहुत पतला नट इसकी भार सहने की क्षमता को कम कर देगा, जबकि बहुत मोटा नट स्थान और असेंबली को प्रभावित कर सकता है।

माप के लिए आवश्यक उपकरण

सटीक माप सुनिश्चित करने के लिए, निम्नलिखित उपकरणों की अनुशंसा की जाती है:

· वर्नियर कैलिपर्स या डिजिटल कैलिपर्स:एएफ, एसी और मोटाई मापने के लिए उपयोग किया जाता है।

· थ्रेड गेज:पिच मापने के लिए उपयोग किया जाता है.

· माइक्रोमीटर (वैकल्पिक):छोटे नट या सटीक मोटाई मापने के लिए उपयुक्त।

· आवर्धक कांच या सहायक प्रकाश स्रोत:सटीक माप सुनिश्चित करते हुए, छोटे नट या घिसे हुए धागों का निरीक्षण करने में मदद करता है।

बख्शीश:रीडिंग को प्रभावित करने वाली धूल, तेल या गड़गड़ाहट से बचने के लिए माप से पहले नट और औजारों को साफ करें।

हेक्स नट मापन चरण

चरण 1 - विपरीत फ़्लैटों को मापें (AF)

1. नट के दो समानांतर फ्लैटों के बीच कैलिपर्स को क्लैंप करें।

2. कोणीय माप के कारण होने वाली त्रुटियों से बचने के लिए कैलीपर्स को समानांतर फ्लैटों पर लंबवत रखें।

3. कैलीपर्स को धीरे-धीरे बंद करें, बस नट की सतह को छूने के लिए पर्याप्त; नीचे मत दबाओ.

4. आयाम (मिलीमीटर या इंच) पढ़ें और रिकॉर्ड करें।

5. विशिष्टताओं की पुष्टि के लिए मानक आकार चार्ट (आईएसओ, डीआईएन, एएनएसआई) से तुलना करें।

चरण 2 - विकर्ण आयाम (एसी) मापें

1. कैलीपर्स से दोनों कोनों के बीच की दूरी मापें।

2. सटीकता सुनिश्चित करने के लिए कैलीपर्स को नट के कोने बिंदुओं के साथ संरेखित रखें।

3. अंतरिक्ष डिज़ाइन या उच्च -टॉर्क अनुप्रयोगों में उपयोग के लिए डेटा रिकॉर्ड करें।

चरण 3 - धागे के व्यास और पिच को मापें

1. कैलिपर्स या थ्रेड गेज का उपयोग करके नट के आंतरिक व्यास को मापें।

2. थ्रेड गेज से पिच को मापें ताकि यह सुनिश्चित हो सके कि यह बोल्ट से मेल खाता है, उदाहरण के लिए, M8 x 1.25. 3. माप में हस्तक्षेप करने वाली घिसाव या गड़गड़ाहट से बचने के लिए थ्रेड की चिकनाई की जांच करें।

चरण 4 - अखरोट की मोटाई मापना

1. कैलिपर्स या माइक्रोमीटर का उपयोग करके नट के नीचे से ऊपर तक ऊर्ध्वाधर ऊंचाई को मापें।

2. नट विनिर्देशों के अनुपालन की पुष्टि के लिए एक मानक मोटाई चार्ट की जांच करें।

3. मोटाई धागे की जुड़ाव लंबाई और भार वहन क्षमता को प्रभावित करती है; सुनिश्चित करें कि चयनित नट डिज़ाइन आवश्यकताओं को पूरा करता है।



मापने के उपकरण

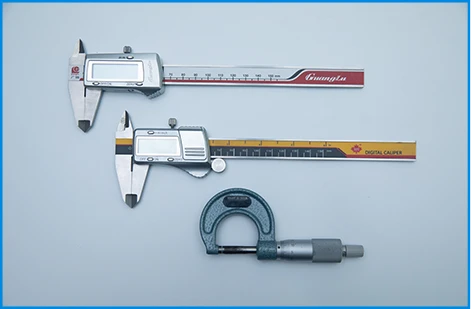

क्लिपर्स माइक्रोमीटर

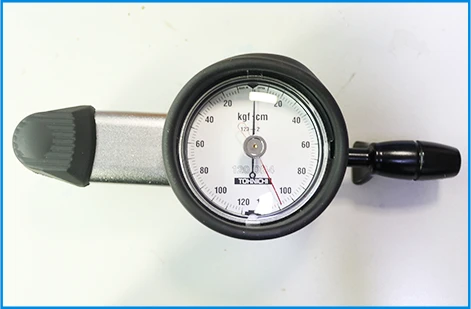

टॉर्कः

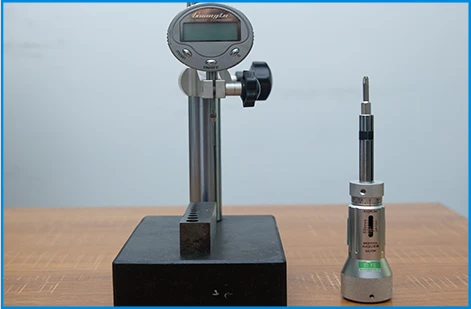

गहराई माइक्रोमीटर

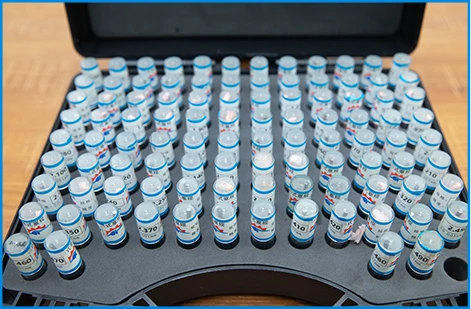

प्लग

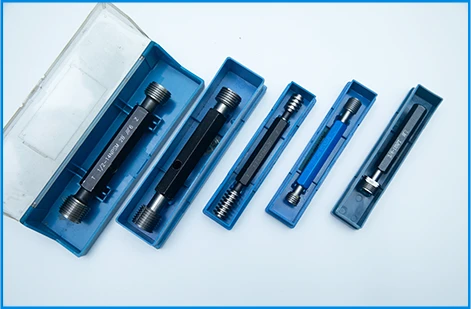

थ्रेड गेज

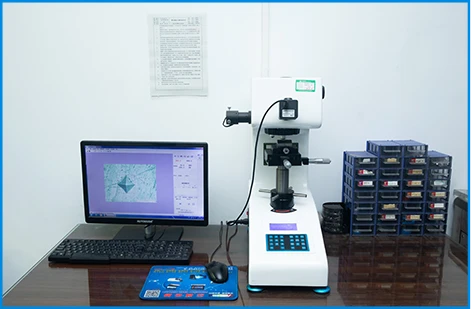

कठोरता परीक्षक

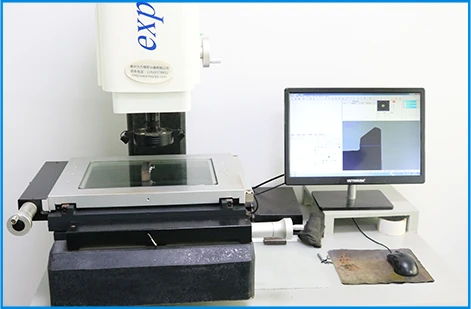

प्रक्षेपक

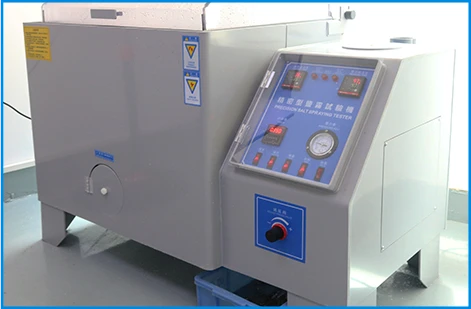

नमक स्प्रे परीक्षण

हेक्सागोनल नट माप सटीकता में सुधार के लिए युक्तियाँ

एक स्वच्छ, स्थिर और अच्छी तरह से प्रकाशित माप वातावरण चुनें।

माप से पहले, सुनिश्चित करें कि उपकरण की फिसलन और त्रुटियों को रोकने के लिए काम की सतह सपाट और कंपन से मुक्त है। पर्याप्त रोशनी नट के किनारों और धागे के विवरण को स्पष्ट रूप से देखने में मदद करती है।

एक ही आयाम को कई बार मापें और औसत लें।

प्रमुख आयामों जैसे AF (विपरीत भुजाएँ), AC (विपरीत विकर्ण), और मोटाई को कम से कम तीन बार मापने और फिर औसत लेने की अनुशंसा की जाती है। यह यादृच्छिक त्रुटियों को कम करता है और माप परिणामों की विश्वसनीयता में सुधार करता है।

सुनिश्चित करें कि उपयोग से पहले उपकरण शून्य और अंशांकित हैं।

डिजिटल कैलीपर्स, वर्नियर कैलीपर्स या माइक्रोमीटर को उपयोग से पहले शून्य किया जाना चाहिए। सटीक परिणाम सुनिश्चित करने के लिए, अपने उपकरणों को नियमित रूप से कैलिब्रेट करें, विशेष रूप से उच्च परिशुद्धता माप या दीर्घकालिक उपयोग के बाद।

मापन डेटा रिकॉर्ड करें

प्रत्येक माप के बाद, एएफ, एसी, थ्रेड व्यास, पिच और मोटाई सहित आयामों को एक नोटबुक या स्प्रेडशीट में रिकॉर्ड करने की अनुशंसा की जाती है।

इकाइयाँ सत्यापित करें (मीट्रिक या इंपीरियल)

माप के दौरान इकाइयों पर पूरा ध्यान दें; मीट्रिक (मिलीमीटर) और इंपीरियल (इंच) को मिश्रित नहीं किया जाना चाहिए।

सामान्य माप त्रुटियाँ

· अचूक उपकरणों (जैसे रूलर) का उपयोग करने से महत्वपूर्ण त्रुटियाँ होती हैं।

· गैर-लंबवत कोणों पर मापने से एएफ या एसी विचलन होता है।

· धागे के व्यास, पिच या मोटाई को नजरअंदाज करने से फिट विफल हो जाता है।

· मीट्रिक और इंपीरियल इकाइयों को मिलाने से खरीदारी में त्रुटियां होती हैं।

सारांश

हेक्सागोनल नट को मापने के लिए विपरीत फ्लैट्स (एएफ), विपरीत विकर्ण आयाम (एसी), थ्रेड व्यास, पिच और मोटाई पर ध्यान देने की आवश्यकता होती है। उपयुक्त उपकरणों का उपयोग करना और प्रक्रियाओं का सख्ती से पालन करना नट और बोल्ट के बीच एक चुस्त फिट सुनिश्चित करता है, जिससे असेंबली समस्याओं से बचा जा सकता है। सटीक माप न केवल यांत्रिक असेंबली में सहायता करता है बल्कि खरीद दक्षता और सुरक्षा में भी सुधार करता है।
