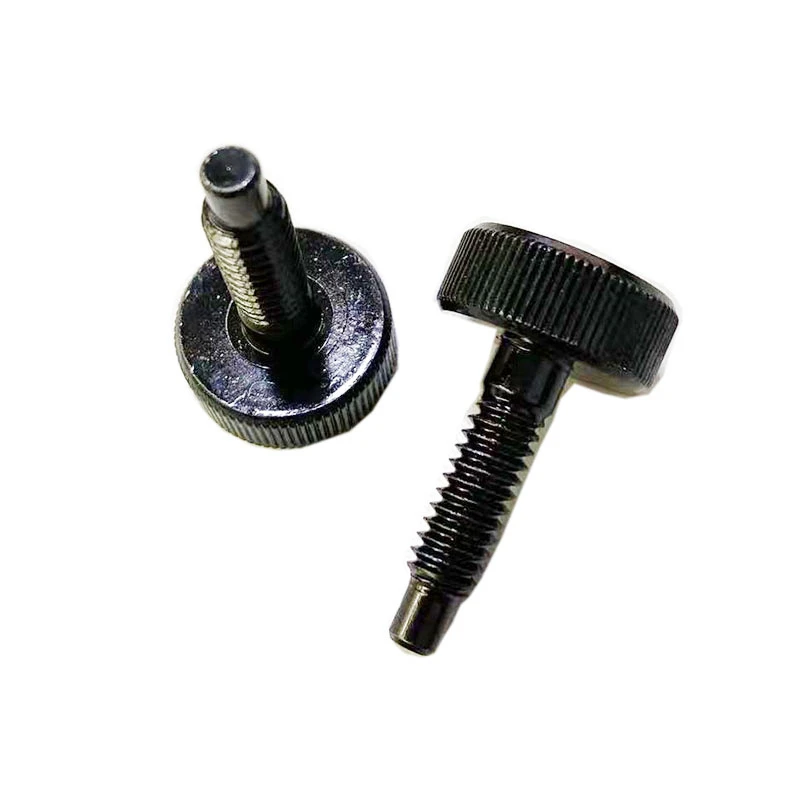

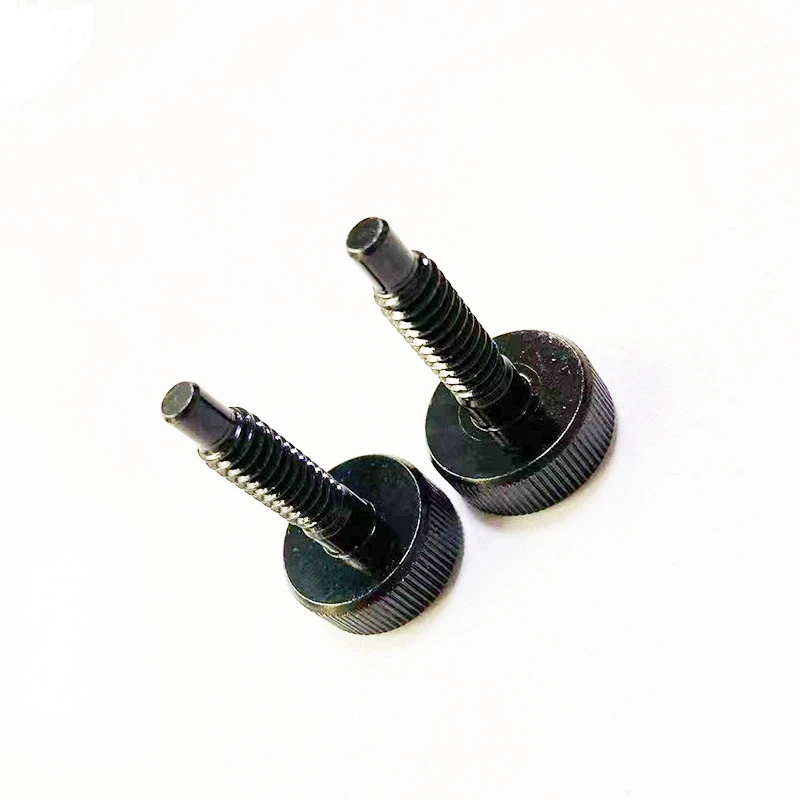

बहु-स्टेशन ठंडे ठंडाअमेरिकी सीधे knurled हेक्सागोनल पेंचएक सटीक यांत्रिक फास्टनर है जो उच्च शक्ति, सुविधाजनक स्थापना और एंटी-स्लिप गुणों को जोड़ती है . निम्नलिखित इसकी अनुकूलन आवश्यकताओं का एक विस्तृत विवरण है, जो तकनीकी बिंदुओं और उत्पादन व्यवहार्यता दोनों को ध्यान में रखता है .}
1. कोर पैरामीटर आवश्यकताएं
मानकों और सामग्री
मानक विनिर्देश: अमेरिकी ASME B18 . 3 या ग्राहक-निर्दिष्ट मानकों।
परंपरागत विकल्प: स्टेनलेस स्टील 304 या 316, कार्बन स्टील ग्रेड 8 . 8 या ग्रेड 10.9, जस्ती या निकल-प्लेटेड।
विशेष आवश्यकताएँ: पीतल, टाइटेनियम मिश्र धातु .
आयाम और सहिष्णुता
थ्रेड स्पेसिफिकेशन्स: UNC/UNC SERIES, GO और NO-GO GAUGE की स्वीकृति मानदंड निर्दिष्ट किया जाना चाहिए .
सिर का आकार: हेक्सागोनल होल ASME B 18.3. के कीवे आकार के अनुसार
Knurling पैरामीटर: सीधे knurling, अनुशंसित 0.8-1.2 मिमी पिच, बाहरी व्यास 0.1-0.3 मिमी . की बाहरी व्यास वृद्धि
प्रक्रिया आवश्यकताओं
कोल्ड हेडिंग: मल्टी-स्टेशन प्रोसेसिंग यह सुनिश्चित करने के लिए कि सिर और रॉड के बीच की समाक्षीयता 0 . 05 मिमी से कम या बराबर है।
हीट ट्रीटमेंट: कार्बन स्टील को टेम्पर्ड करने की आवश्यकता है, और स्टेनलेस स्टील को वैकल्पिक रूप से समाधान-उपचार किया जा सकता है .
भूतल उपचार: कोटिंग मोटाई, नमक स्प्रे परीक्षण समय .
2. कस्टम कुंजी विवरण
Knurling Design: अक्षीय सीधी रेखाएं (महसूस को प्रभावित करने वाली क्रॉस लाइनों से बचने के लिए), knurling क्षेत्र की लंबाई 1 . के बराबर या उसके बराबर 5 गुना पेंच व्यास से।
एंटी-स्लिप टेस्ट: एक टोक़ परीक्षण रिपोर्ट की आवश्यकता होती है (जैसे कि हाथ कसने वाला टॉर्क 0 से अधिक या 0 . 5n · m) के बराबर है।

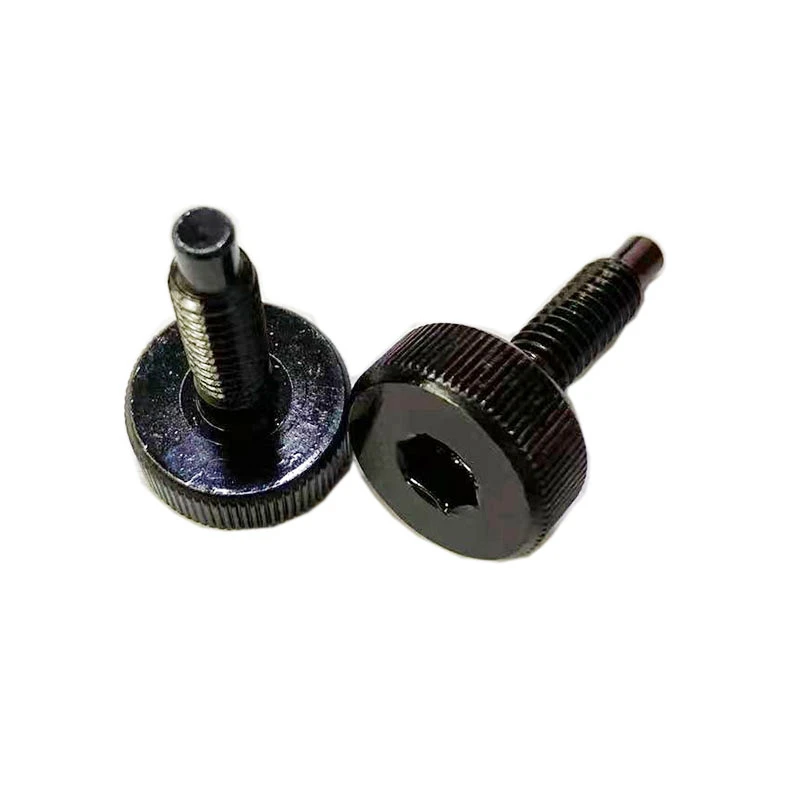

प्रधान संरचना
हेक्सागोनल गहराई: कम से कम 1 . हेक्सागोनल कुंजी के आकार का 2 गुना, और क्रैकिंग को रोकने के लिए 0.3 मिमी प्रक्रिया पट्टिका सबसे नीचे आरक्षित है।
Chamfering: सिर के किनारे को 0.1-0.2 मिमी को विधानसभा खरोंच से बचने के लिए chamfered किया जाना चाहिए .
विशेष ज़रूरतें
अंकन: सिर पर लेजर अंकन .
पैकेजिंग: एंटी-स्क्रैच ब्लिस्टर ट्रे पैकेजिंग, प्रति बॉक्स मात्रा को 1000 टुकड़ों/5000 टुकड़ों में विभाजित किया गया है .
Iii . गुणवत्ता नियंत्रण और वितरण
परीक्षण आइटम
मुख्य आइटम: थ्रेड गो/नो-गो गेज, कठोरता परीक्षण, न्यूरलिंग आसंजन .
निरीक्षण अनुपात: पहला टुकड़ा पूर्ण निरीक्षण, बैच नमूना .
दस्तावेज़ समर्थन: सामग्री रिपोर्ट, प्रक्रिया प्रवाह चार्ट, पूर्ण-आकार निरीक्षण रिपोर्ट, प्रदान करने की आवश्यकता है .
Iv . सामान्य समस्या से बचाव
सामग्री चयन: स्टेनलेस स्टील कोल्ड हेडिंग को क्रैकिंग से बचने के लिए विशेष मुक्त-मशीनिंग ग्रेड का उपयोग करने की आवश्यकता है .
न्यूरलिंग टूथ पतन: डाई प्रेशर और एनीलिंग प्रक्रिया को समायोजित करें .
थ्रेड सटीकता: ठंड हेडिंग के बाद थ्रेड रोलिंग प्रक्रिया जोड़ें।
V . आपूर्तिकर्ता संचार सुझाव
स्पष्ट रूप से चित्र प्रदान करें, और प्रमुख आयाम और सहिष्णुता को चिह्नित करने की आवश्यकता है .
मोल्ड ट्रायल रिपोर्ट की आवश्यकता है (मोल्ड लाइफ एस्टीमेट सहित) .
दोषपूर्ण उत्पाद हैंडलिंग शर्तों पर बातचीत करें .
