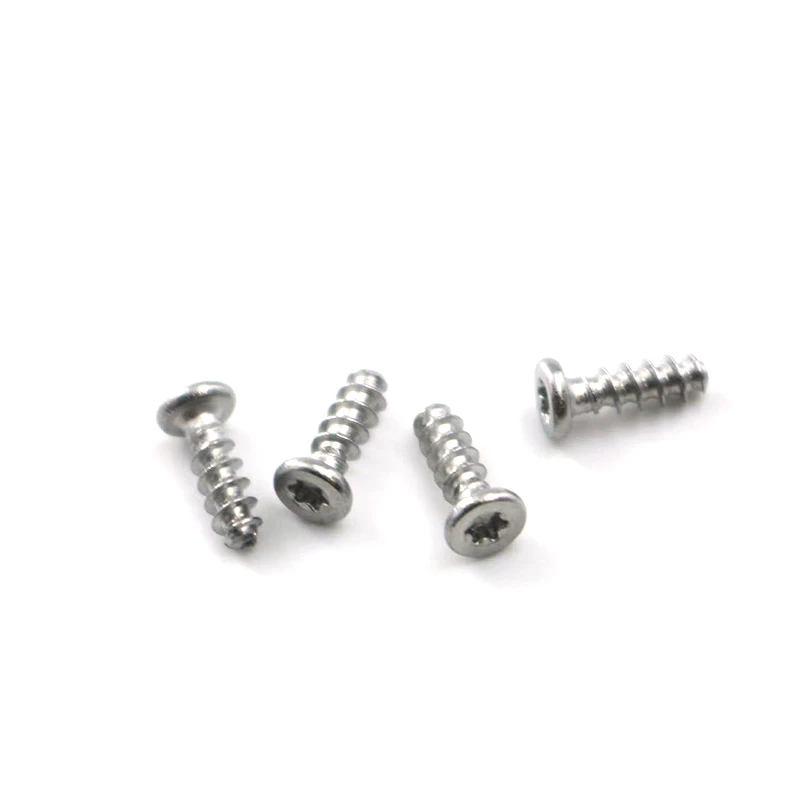

पतली - सिर, आंतरिक torx K2, K2.5, K3, K4, और K5 प्लास्टिक स्व - टैपिंग स्क्रू विशेष रूप से प्लास्टिक उत्पादों के लिए डिज़ाइन किए गए हैं। वे एक आंतरिक टोरएक्स छेद के साथ एक पतले सिर की सुविधा देते हैं। निम्नलिखित पतली - हेड, आंतरिक टॉरएक्स के श्रृंखला को अनुकूलित करने के बारे में विस्तृत जानकारी प्रदान करता हैस्व - टैपिंग स्क्रू।
पतली - सिर, आंतरिक torx k श्रृंखलास्व - टैपिंग स्क्रू
प्रकार: स्व - टैपिंग स्क्रू
सिर का प्रकार: पतली काउंटरकंक सिर
सिर की मोटाई मानक काउंटर्सकंक हेड्स के लिए मानक से कम है, एक बेहतर काउंटर्सकंक प्रभाव और पतली - दीवार वाले प्लास्टिक भागों में एक चिकनी उपस्थिति प्राप्त करता है।
नाली प्रकार: फिलिप्स
PH2 ग्रूव (K4 और नीचे के लिए उपयुक्त) को पसंद किया जाता है। K4.5 और K5 जैसे बड़े आकारों के लिए, PH3 नाली को अधिक टोक़ के लिए माना जा सकता है।
थ्रेड प्रकार: k - प्रकार, एक प्लास्टिक - विशिष्ट थ्रेड भी। इसमें एक विस्तृत थ्रेड पिच, उच्च, तेज धागे और एक तेज शिखा कोण है, जिससे आंतरिक तनाव क्रैकिंग के बिना प्लास्टिक में प्रवेश करना आसान हो जाता है। इन शिकंजा में एक स्व - ड्रिलिंग पॉइंट, आमतौर पर बीपी या टाइप सी टाइप करें, पूर्व - ड्रिल किए गए पायलट छेद के बिना त्वरित दोहन के लिए अनुमति देता है।
लक्ष्य सामग्री: विभिन्न इंजीनियरिंग प्लास्टिक और उच्चतर - कठोरता थर्माप्लास्टिक।
Ii। कोर कस्टम पैरामीटर
ये आवश्यक तकनीकी विनिर्देश हैं और ड्राइंग पर स्पष्ट रूप से चिह्नित किया जाना चाहिए।
नाममात्र का व्यास: K2: 2.0 मिमी, K2.5: 2.5 मिमी, K3: 3.0 मिमी, K4: 4.0 मिमी, K5: 5.0 मिमी। सहिष्णुता: ± 0.02 मिमी।
लंबाई: कुल लंबाई को संदर्भित करता है। माप मानकों को निर्दिष्ट किया जाना चाहिए।
हेड डायमीटर: K - श्रृंखला के अनुसार पतली - हेड स्टैंडर्ड या ग्राहक ड्राइंग। काउंटर्सकंक कोण से मेल खाना चाहिए।
हेड मोटाई: नेशनल/जर्मन स्टैंडर्ड काउंटरसंक हेड मोटाई से कम। यह एक महत्वपूर्ण आवश्यकता है और पतले - दीवारों वाले घटकों में पीठ के चेहरे को उठाने या उठाने से रोकने के लिए पतली होनी चाहिए।
थ्रेड पिच: k - श्रृंखला मानक के अनुसार, बड़ी थ्रेड पिच k - प्रकार के शिकंजा की एक मुख्य विशेषता है, एक मजबूत पकड़ प्रदान करती है। सामग्री: कार्बन स्टील (1010/1008), कम लागत के लिए एक मानक विकल्प।
भूतल उपचार: प्राकृतिक सफेद जस्ता, बुनियादी जंग की रोकथाम, और एक साफ -सुथरा उपस्थिति। अन्य फिनिश, जैसे कि पर्यावरण के अनुकूल रंगीन जस्ता और निकल चढ़ाना, उपलब्ध हैं, लेकिन यह लागत को प्रभावित करेगा।
यांत्रिक गुण: GB/T 3098.5 या ISO 7049 मानकों के अनुसार, आमतौर पर ST2.2 या 4.8, HV270-HV400 की कठोरता के साथ। यह प्लास्टिक भागों को जोड़ने के लिए पर्याप्त मजबूत है और ट्विस्टिंग का विरोध करता है।
Iii। विशेष तकनीकी आवश्यकताओं (आवश्यकतानुसार छोड़ा गया/जोड़ा गया)
नमक स्प्रे परीक्षण आवश्यकताएँ: सफेद जस्ता सतह उपचार, कम से कम 48 घंटे के लिए तटस्थ नमक स्प्रे परीक्षण, कोई सफेद जंग, 72 घंटे, कोई लाल जंग नहीं।
ROHS/REACE अनुपालन: सभी सामग्री (स्क्रू बॉडी, चढ़ाना) को EU ROHS नियमों का पालन करना चाहिए, और एक तीसरा - पार्टी परीक्षण रिपोर्ट प्रदान की जानी चाहिए।
पैकेजिंग: ब्लिस्टर ट्रे/रोल पैकेजिंग/बैग + पेपर बॉक्स। एंटी - मिक्सिंग और स्क्रैच प्रोटेक्शन की आवश्यकता है।
पहचान और ट्रेसबिलिटी: एक लेबल को कार्टन के बाहर से चिपका दिया जाएगा, जो उत्पादन ट्रैसबिलिटी को सुविधाजनक बनाने के लिए उत्पाद के नाम, विनिर्देश, मात्रा और बैच संख्या को दर्शाता है।
वी। डिलीवर की आवश्यकताएं
2 डी उत्पाद चित्र: पीडीएफ और डीडब्ल्यूजी प्रारूपों में, सभी प्रमुख आयामों, सहिष्णुता, सामग्री, सतह उपचार, तकनीकी मानकों और अन्य जानकारी सहित।
नमूने: बड़े पैमाने पर उत्पादन का पहला बैच शुरू होने से पहले, प्रत्येक विनिर्देश के कम से कम 50 नमूने पुष्टि (आयामी, उपस्थिति और परीक्षण विधानसभा परीक्षण) के लिए प्रदान किए जाने चाहिए।
परीक्षण रिपोर्ट: एक पहला - अनुच्छेद निरीक्षण रिपोर्ट प्रदान की जाएगी, जिसमें पूर्ण आयामी निरीक्षण, नमक स्प्रे परीक्षण रिपोर्ट और सामग्री रिपोर्ट शामिल है।
न्यूनतम आदेश मात्रा और वितरण समय को स्पष्ट रूप से परिभाषित किया जाना चाहिए।
इस अनुकूलन का मूल एक "पतले सिर" और "k - टाइप प्लास्टिक थ्रेड का संयोजन है।" पतले सिर सीमित स्थानों में सौंदर्य और संरचनात्मक मुद्दों को हल करते हैं और पतले - दीवारों वाले डिजाइन। K - टाइप थ्रेड प्लास्टिक सामग्री, उच्च पुल - बाहर प्रतिरोध, और उत्कृष्ट दरार प्रतिरोध में त्वरित पेंच सुनिश्चित करता है।
इसलिए, यह केवल एक साधारण पेंच नहीं है, बल्कि एक कुशल, विश्वसनीय और सटीक कनेक्शन समाधान है जो आधुनिक प्लास्टिक उत्पादों उद्योग, विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स और घर उपकरण उद्योगों के लिए तैयार किया गया है।
