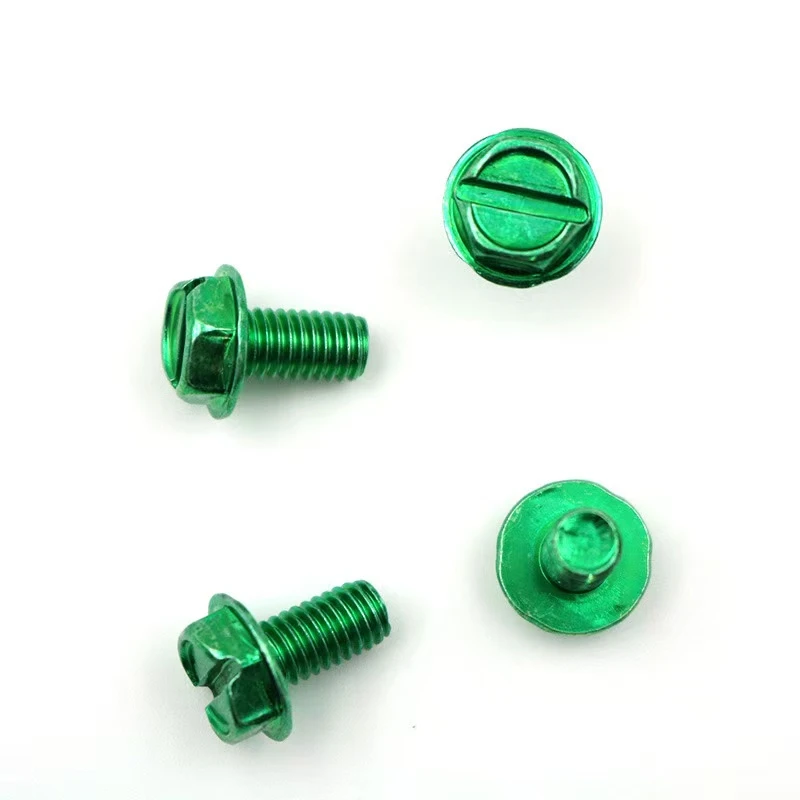

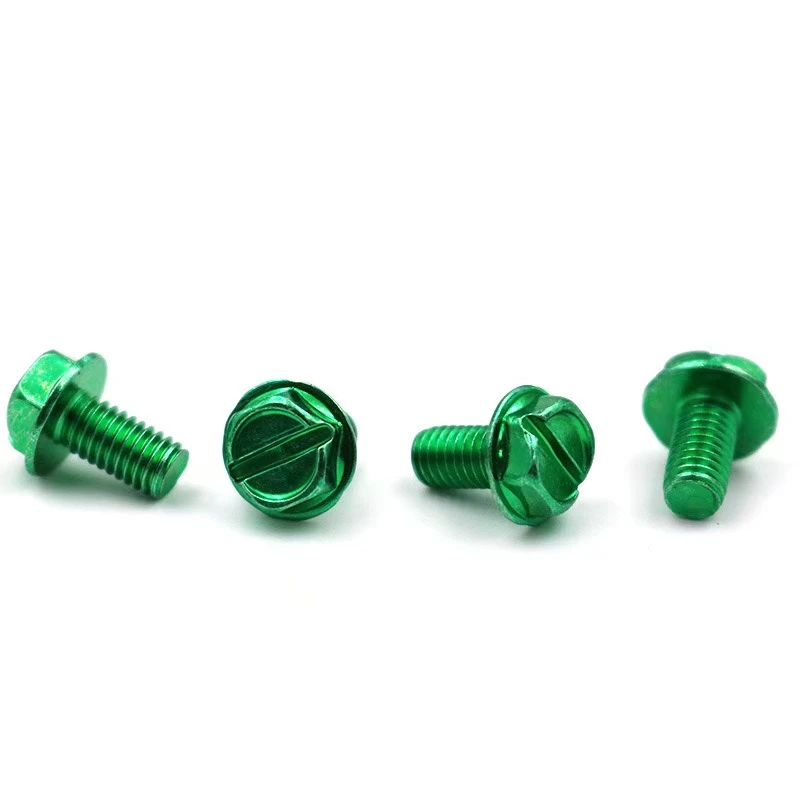

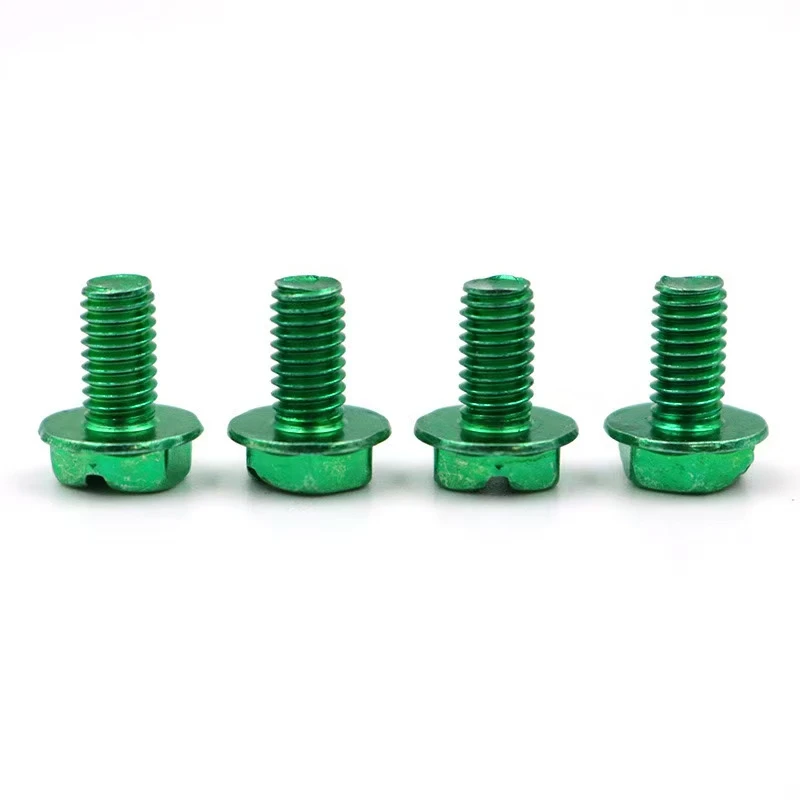

8-32 10-24 बाहरी हेक्सागोन ने हरी जिंक ग्राउंडिंग स्क्रू को स्लॉट किया। यह ग्राउंडिंगपेंचएक विशिष्ट विनिर्देश ग्राउंडिंग स्क्रू है जिसका उपयोग मुख्य रूप से विद्युत उपकरण या धातु संरचनाओं के लिए उपयोग किया जाता है। नीचे इसे अनुकूलित करने के लिए एक परिचय है।
I. बुनियादी पैरामीटर आवश्यकताएं
विनिर्देश और मॉडल
थ्रेड आकार: अमेरिकी मानक, दो आकार उपलब्ध: #8-32 UNC (लगभग 4.2 मिमी व्यास, 0.79 मिमी पिच)
#10-24 UNC (लगभग 4.8 मिमी व्यास, 1.06 मिमी पिच)
लंबाई: अनुरोध पर अनुकूलन योग्य।
हेड डिज़ाइन: बाहरी हेक्सागोन + स्लॉटेड: हेक्सागोनल - फ्लैट आयामों को एएनएसआई मानकों के अनुरूप होना चाहिए। स्लेटेड स्लॉट एक सुरक्षित सुनिश्चित करने के लिए 1 मिमी चौड़ी और गहरी से अधिक या बराबर होना चाहिएपिशाचसगाई।
भूतल उपचार: ग्रीन जस्ता चढ़ाना एएसटीएम मानकों के अनुरूप होता है। B633 मानक, नमक स्प्रे परीक्षण 96 घंटे (सफेद जंग) से अधिक या बराबर, कोटिंग मोटाई 8-12μM, ROHS पर्यावरण प्रमाणन आवश्यक है।
Ii। कार्यात्मक और प्रक्रिया विवरण
आधार प्रदर्शन
अनुकूलित चालकता: पेंच पूंछ में पेंट परत के माध्यम से सीधे संपर्क सुनिश्चित करने और धातु सब्सट्रेट के साथ संपर्क सुनिश्चित करने के लिए एक तेज गाइड टिप या सेरेशन होना चाहिए, एक संपर्क प्रतिरोध के साथ<0.1Ω.
एंटी - ढीला डिजाइन: नायलॉन आवेषण या डबल अखरोट विकल्प के साथ उपलब्ध है।
नाली प्रकार और शक्ति
स्लॉटेड स्लॉट संगतता: स्लॉट की गहराई को एक मानक स्लेटेड पेचकश को समायोजित करना चाहिए, जिसमें स्लॉट दीवार कोण से कम या 30 डिग्री के बराबर स्लिपेज को रोकने के लिए।
यांत्रिक गुण: न्यूनतम ग्रेड 4.8, सामग्री चयनित: कम या मध्यम कार्बन स्टील, गर्मी - उपचारित कठोरता HRC 22-32।
Iii। अनुकूलन प्रक्रिया और स्वीकृति
चित्र और नमूने
आपको सीएडी चित्र (सहिष्णुता चिह्नों सहित) प्रदान करना होगा या हमारे डिजाइन ड्राफ्ट की पुष्टि करनी चाहिए। पूर्ण - 3-5 पहले नमूनों के स्केल परीक्षण की आवश्यकता होगी।
पैकेजिंग और लेबलिंग
इनर पैकेजिंग: एंटी - रस्ट पेपर + पीई बैग। विशिष्टताओं/मात्रा/बैच संख्या के साथ मुद्रित बाहरी बॉक्स; वैकल्पिक लेबल "ग्राउंड" "स्क्रू" + हरी जिंक रंग कोड।
MOQ और डिलीवरी का समय
न्यूनतम आदेश मात्रा: 5,000 टुकड़े/विनिर्देश। बड़े पैमाने पर उत्पादन लीड समय: 15-20 दिन। शीघ्र आदेश 30% शुल्क लगाते हैं।
Iv। वैकल्पिक अतिरिक्त विशेषताएं
नॉन - मानक अनुकूलन: विकल्पों में सिर पर एक ग्राउंडिंग प्रतीक पर मुहर लगाना, कॉपर चढ़ाना की जगह, या शाफ्ट का विस्तार करना शामिल है।
प्रमाणन समर्थन: UL/CE प्रमाणन दस्तावेज उपलब्ध हैं।
यह सुनिश्चित करता है कि शिकंजा यांत्रिक शक्ति, ग्राउंडिंग विश्वसनीयता और संक्षारण प्रतिरोध के लिए आवश्यकताओं को पूरा करता है। विवरणों को अनुकूलित करने के लिए विशिष्ट अनुप्रयोग परिदृश्यों की आगे की चर्चा की सिफारिश की जाती है।
उपरोक्त डिजाइन के माध्यम से, ये शिकंजा विद्युत सुरक्षा और यांत्रिक विश्वसनीयता के बीच एक संतुलन प्राप्त करते हैं, जिससे उन्हें लागत - ग्राउंडिंग सिस्टम में प्रभावी, मानकीकृत घटक मिलते हैं।
