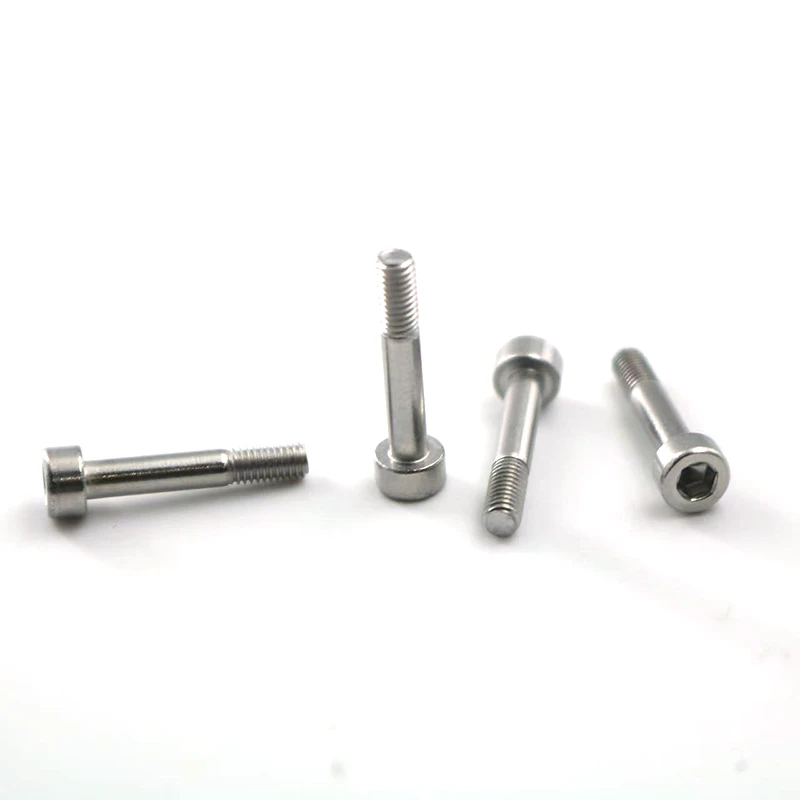

कप - हेड हेक्ससॉकेट शिकंजाएक आधा - थ्रेड पिच एक सामान्य यांत्रिक फास्टनर हैं। निम्नलिखित कस्टम कप - हेड हेक्स सॉकेट स्क्रू के लिए एक व्यापक गाइड है, सभी महत्वपूर्ण पहलुओं को कवर करते हुए, प्रमुख मापदंडों से उत्पादन प्रक्रिया तक, संतुलित तरीके से।
धागा विनिर्देश:
नाममात्र व्यास: M3, M4, M5
थ्रेड पिच: मानक पिच पर्याप्त है।
M3 मानक पिच: 0.5 मिमी
M4 मानक पिच: 0.7 मिमी
M5 मानक पिच: 0.8 मिमी
धागा प्रकार: मीट्रिक मोटे (एम)
धागा लंबाई: आधा (आंशिक धागा)
शाफ्ट व्यास: आमतौर पर नाममात्र व्यास के बराबर या बहुत करीब।
कुल लंबाई
उदाहरण के लिए: M4X20 (नाममात्र व्यास 4 मिमी, कुल लंबाई 20 मिमी)।
कुल लंबाई=धागा लंबाई (l₁) + शाफ्ट लंबाई।
सिर और हेक्स सॉकेट आयाम:
हेड व्यास (Dₖ): मानक (जैसे, एक M4 हेड व्यास लगभग 7 मिमी है) पर्याप्त है।
हेड हाइट (के): मानक का पालन करें।
हेक्सागोनल सॉकेट गहराई: हम पर्याप्त टोक़ ट्रांसमिशन सुनिश्चित करने के लिए मानक गहराई की सलाह देते हैं। विशेष टोक़ आवश्यकताओं के लिए अनुरोध पर एक गहरी गहराई उपलब्ध है।
सामग्री और यांत्रिक गुण (ग्रेड):
सामग्री
सामान्य विकल्प: कार्बन स्टील (Q235/10B21), कम लागत और व्यापक रूप से उपयोग किया जाता है।
ताकत की आवश्यकता: मिश्र धातु स्टील (SCM435/35CRMO), उच्च - शक्ति ग्रेड के लिए उपयोग किया जाता है।
जंग प्रतिरोध आवश्यकता: स्टेनलेस स्टील, आमतौर पर A2-70 (304 स्टेनलेस स्टील) या A4-80 (316 स्टेनलेस स्टील)।
प्रदर्शन ग्रेड:
कार्बन स्टील: सामान्य ग्रेड में 4.8, 8.8, 10.9 और 12.9 शामिल हैं। संख्या जितनी बड़ी होगी, उतनी ही अधिक ताकत होगी। ग्रेड 8.8 एक आमतौर पर उच्च - शक्ति ग्रेड है।
स्टेनलेस स्टील: ए 2-70 जैसे ग्रेड पदनाम 700 एमपीए की न्यूनतम तन्यता ताकत को इंगित करता है।
सतह का उपचार
ब्लैकनिंग/ऑक्सीकरण: गहरे काले रंग की उपस्थिति, बुनियादी जंग प्रतिरोध, कम लागत।
galvanizing
नीला - सफेद जस्ता: उज्ज्वल चांदी की उपस्थिति, मध्यम जंग प्रतिरोध।
रंगीन जिंक: इंद्रधनुषी उपस्थिति, नीले रंग के लिए बेहतर जंग प्रतिरोध - सफेद जस्ता।
ब्लैक जिंक: काली उपस्थिति, उत्कृष्ट जंग प्रतिरोध।
निकल चढ़ाना: सिल्वर - सफेद उपस्थिति, उत्कृष्ट पहनने के प्रतिरोध और जंग प्रतिरोध, कुछ रासायनिक वातावरणों में उपयोग के लिए उपयुक्त।
Dacromet/Zinc - क्रोम कोटिंग: अत्यधिक उच्च संक्षारण प्रतिरोध, हाइड्रोजन उत्सर्जन का कोई जोखिम नहीं, लेकिन एक मैट ग्रे - चांदी की उपस्थिति के साथ।
आपकी आवश्यकताओं के आधार पर निम्नलिखित आइटम वैकल्पिक हैं।
सहिष्णुता आवश्यकताएं: जब तक सटीक विधानसभा की आवश्यकता नहीं होती है, मानक सहिष्णुता पर्याप्त होती है।
भूतल दोष: कोई बूर, दरारें या जंग की आवश्यकता नहीं है।
स्नेहन: क्या पूर्व - लागू थ्रेड स्नेहक (जैसे कि नायलॉन कोटिंग या ग्रीस) आसान कसने के लिए आवश्यक है?
चुंबकत्व: कुछ अनुप्रयोगों (जैसे कि इलेक्ट्रॉनिक्स) को विशिष्ट स्टेनलेस स्टील और नियंत्रित प्रसंस्करण के उपयोग की आवश्यकता है, गैर -- चुंबकीय शिकंजा की आवश्यकता हो सकती है।
विशेष परीक्षण: क्या हाइड्रोजन उत्सर्जक परीक्षण की आवश्यकता है?
अनुकूलित प्रक्रिया और व्यावसायिक जानकारी
ड्राइंग प्रावधान: सबसे अच्छा दृष्टिकोण एक विस्तृत पीडीएफ या डीडब्ल्यूजी ड्राइंग प्रदान करना है, जो सभी प्रमुख आयामों (समग्र लंबाई, थ्रेड लंबाई, सिर का आकार, आदि), सामग्री और सतह खत्म आवश्यकताओं को ध्यान में रखते हुए है। एक तस्वीर एक हजार शब्द से बढ़कर है।
उद्धरण अनुरोध और नमूना तैयारी: दो या तीन पेशेवर फास्टनर आपूर्तिकर्ताओं को उपरोक्त तकनीकी पैरामीटर सूची और चित्र प्रदान करें और उद्धरणों का अनुरोध करें। टूलिंग फीस की पुष्टि करें (यदि गैर - मानक आयाम उपलब्ध हैं), इकाई मूल्य, न्यूनतम आदेश मात्रा (MOQ), और वितरण समय। पुष्टि के लिए आपूर्तिकर्ताओं से नमूने का अनुरोध करें।
एक स्पष्ट रूप से संरचित और उचित रूप से विस्तृत तकनीकी विनिर्देश आपूर्तिकर्ताओं के साथ कुशल संचार के लिए अनुमति देता है, उत्पादन त्रुटियों और गलतफहमी को कम करता है, और यह सुनिश्चित करता है कि आप फास्टनरों को प्राप्त करें जो आपके आवेदन के लिए पूरी तरह से अनुकूल हैं।
