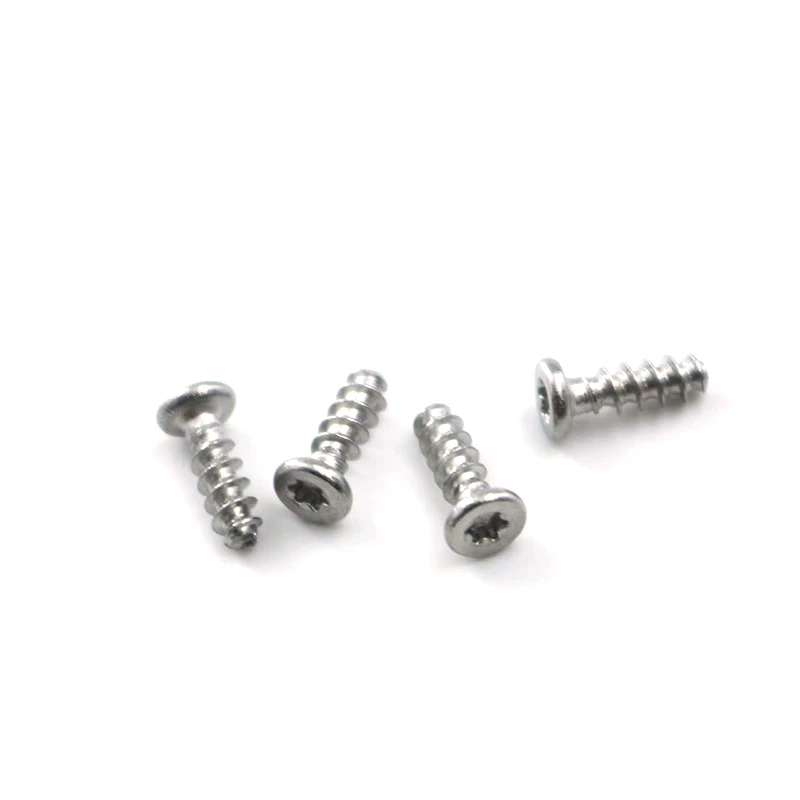

पतली - हेड आंतरिक torx k2, k2.5, k3, k4, और k5 प्लास्टिकस्व - टैपिंग स्क्रूविशेष रूप से प्लास्टिक उत्पादों के लिए डिज़ाइन किए गए हैं। वे एक आंतरिक टोरएक्स छेद के साथ एक पतले सिर की सुविधा देते हैं। उनकी मुख्य विशेषता यह है कि स्क्रू का थ्रेडेड भाग अद्वितीय k - टाइप थ्रेड मानक के अनुसार निर्मित होता है, "k" के बाद की संख्या के साथ धागे के नाममात्र व्यास का प्रतिनिधित्व करते हैं। नीचे उत्पाद की मुख्य विशेषताओं का एक विस्तृत परिचय है।
I. कोर डिज़ाइन फ़ंक्शन: "स्व - टैपिंग" और प्लास्टिक के लिए "बन्धन"
स्व - टैपिंग फॉर्मिंग:
समारोह:पेंचअपने आप में एक मिलान आंतरिक धागे को पूर्व - ड्रिल किए गए छेद में या सीधे प्लास्टिक के हिस्से में उपवास किया जा सकता है, जो एक नल के साथ पूर्व - टैपिंग की आवश्यकता को समाप्त कर देता है। यह विधानसभा प्रक्रिया को सरल बनाता है और उत्पादन दक्षता में सुधार करता है।
विधि: यह अपने अद्वितीय थ्रेड डिजाइन के माध्यम से प्राप्त किया जाता है। सम्मिलन के दौरान, स्क्रू के धागे एक नल की तरह काम करते हैं, थ्रेड ग्रूव बनाने के लिए प्लास्टिक सामग्री को दूर करते हैं।
बन्धन बल प्रदान करता है
फ़ंक्शन: प्लास्टिक सब्सट्रेट के साथ थ्रेड्स का यांत्रिक इंटरलॉकिंग एक मजबूत अक्षीय क्लैम्पिंग बल उत्पन्न करता है, जो सुरक्षित रूप से दो या अधिक घटकों को जोड़ता है और कंपन और पृथक्करण का विरोध करता है।
कार्यान्वयन: स्क्रू के धागे कसकर प्लास्टिक में ढाला आंतरिक थ्रेड्स के साथ संलग्न होते हैं, जो अपने जीवनचक्र में उत्पाद की संरचनात्मक अखंडता सुनिश्चित करने के लिए पर्याप्त ताकत प्रदान करते हैं।
Ii। हेड डिज़ाइन के प्रमुख कार्य: "पतले सिर" और "पियर्स - हेड"
यह डिज़ाइन सीधे स्क्रू के लागू अनुप्रयोगों और उपयोगकर्ता अनुभव को निर्धारित करता है।
पतला सिर/सपाट सिर
कोर फ़ंक्शन: कम स्थापना ऊंचाई और फ्लश फिट को सक्षम करता है।
अंतरिक्ष बचत: अंतरिक्ष अत्यधिक एकीकृत इलेक्ट्रॉनिक उत्पादों के भीतर एक प्रीमियम पर है। पतली सिर का डिज़ाइन स्क्रू के फलाव को कम करता है, बैटरी, मदरबोर्ड और डिस्प्ले जैसे अन्य घटकों के लिए अधिक स्थान छोड़ देता है।
सौंदर्यशास्त्र: कसने के बाद, स्क्रू हेड एक विशेष रूप से डिज़ाइन किए गए टेप किए गए काउंटरकंक छेद में डूब जाता है, जिससे स्क्रू की शीर्ष सतह को वर्कपीस सतह के साथ फ्लश करने की अनुमति मिलती है, जिसके परिणामस्वरूप एक साफ, न्यूनतम उपस्थिति होती है।
हस्तक्षेप की रोकथाम: पेंच सिर को अन्य आंतरिक घटकों या आवास से संपर्क करने से रोकता है।
पियर्स - सिर
कोर फ़ंक्शन: कुशल टोक़ ट्रांसमिशन प्रदान करता है और बिट स्किपिंग को रोकता है।
उच्च टोक़ ट्रांसमिशन: पारंपरिक स्लेटेड या फिलिप्स स्क्रू की तुलना में, टॉरएक्स डिज़ाइन एक बड़ी ड्राइविंग संपर्क सतह प्रदान करता है, जिससे फिसलने के बिना अधिक कसने वाले टोक़ की अनुमति मिलती है, यह सुनिश्चित करना कि स्क्रू पूरी तरह से कड़ा हो।
एंटी - स्किपिंग: पैटर्न वाला डिज़ाइन बिट को बेहतर तरीके से संलग्न करता है, उच्च - स्पीड ऑटोमेटेड असेंबली के दौरान स्लॉट से बिट फिसलने के जोखिम को काफी कम करता है, असेंबली उपज और दक्षता में सुधार करते हुए स्क्रू स्लॉट को नुकसान से बचाता है।
स्वचालन - फ्रेंडली: रोबोटिक हथियारों और स्वचालित स्क्रूड्राइवर्स के साथ उपयोग के लिए आदर्श, यह स्वचालित उत्पादन प्राप्त करने में एक महत्वपूर्ण तत्व है।
Iii। आयामों का अर्थ (K2, K2.5, K3, K4, K5)
यहां "के" आम तौर पर पेंच के नाममात्र व्यास (मिलीमीटर में) को संदर्भित करता है।
फ़ंक्शन: विभिन्न प्रकार के कनेक्शन ताकत और आवेदन विकल्प प्रदान करता है।
विस्तृत विवरण
K2 (M2): बहुत नाजुक, कम - तनाव संरचनाओं के लिए उपयोग किया जाता है, जैसे कि सटीक घड़ियाँ, सूक्ष्म सेंसर और छोटे पीसीबी के आंतरिक बढ़ते।
K2.5 (M2.5) / K3 (M3): ये सबसे अधिक उपयोग किए जाने वाले आकार हैं, व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट, राउटर और छोटे उपकरणों) में मदरबोर्ड बढ़ते और आवास के लिए उपयोग किया जाता है।
K4 (M4) / K5 (M5): अधिक से अधिक कनेक्शन शक्ति और लोड की आवश्यकता वाले क्षेत्रों में उपयोग किया जाता है - असर क्षमता, जैसे कि बाहरी पैनल और बड़े उपकरणों (वाशिंग मशीन और एयर कंडीशनर) में संरचनात्मक कोष्ठक, या मोटे प्लास्टिक भागों को जोड़ने के लिए।
सही आकार चुनना महत्वपूर्ण है: बहुत छोटा थ्रेड स्ट्रिपिंग या अपर्याप्त ताकत का कारण बन सकता है; बहुत बड़े प्लास्टिक के हिस्सों को दरार करने या तनाव एकाग्रता का कारण बन सकते हैं।
Iv। सामग्री और सतह उपचार के सहायक कार्य
सामग्री: आमतौर पर कार्बन स्टील या स्टेनलेस स्टील।
कार्बन स्टील: कम लागत और उच्च शक्ति, लेकिन जंग - प्रूफिंग की आवश्यकता होती है।
स्टेनलेस स्टील (जैसे 410 और 304): मजबूत जंग प्रतिरोध और बेहतर उपस्थिति, अक्सर संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है।
सतह का उपचार:
ब्लैकनिंग/फॉस्फेटिंग: जंग - प्रतिरोधी और सौंदर्यवादी रूप से मनभावन।
गैल्वनाइजिंग/निकल चढ़ाना: बेहतर जंग सुरक्षा प्रदान करता है।
फ़ंक्शन: न केवल यह जंग को रोकता है, बल्कि कुछ उपचार भी टोक़ में स्क्रू - को कम कर सकते हैं, जिससे पेंच चिकनी हो और प्लास्टिक के हिस्सों पर पहनने को कम कर दिया जा सकता है।
पतली - हेड आंतरिक हेक्सागोनल प्लास्टिक सेल्फ की मुख्य कार्यक्षमता - टैपिंग स्क्रू (k2 - k5) एक सिस्टम-वाइड प्रक्रिया है।
धागा टैप करने और कसने, शक्ति प्रदान करने के लिए जिम्मेदार है; पतला सिर अंतरिक्ष को बचाता है और सौंदर्यशास्त्र को बनाए रखता है, जिससे यह आधुनिक औद्योगिक डिजाइन के लिए महत्वपूर्ण है। आंतरिक हेक्सागोनल सॉकेट कुशलता से और मज़बूती से असेंबली टॉर्क, स्वचालित उत्पादन और गुणवत्ता आश्वासन का एक प्रमुख घटक प्रसारित करता है।
उपलब्ध आकार सटीक से लेकर मजबूती तक, आवेदन विकल्पों की एक पूरी श्रृंखला प्रदान करते हैं।
इस प्रकार, यह सिर्फ एक साधारण पेंच से अधिक है; यह एक कुशल, विश्वसनीय और सटीक कनेक्शन समाधान है, जो आधुनिक प्लास्टिक उद्योग के लिए विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स और होम उपकरण क्षेत्रों में अनुरूप है।
