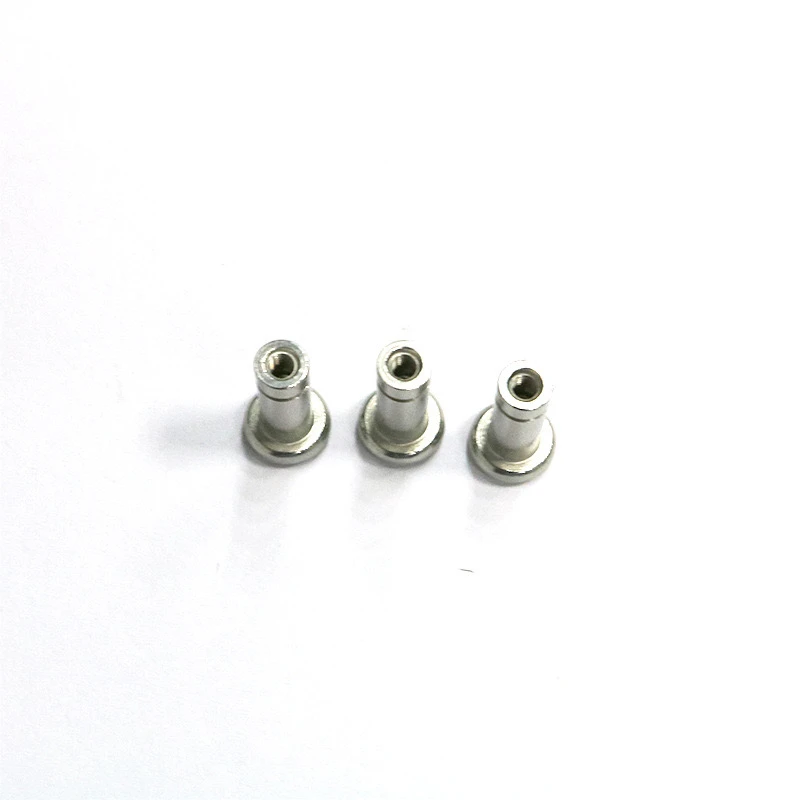

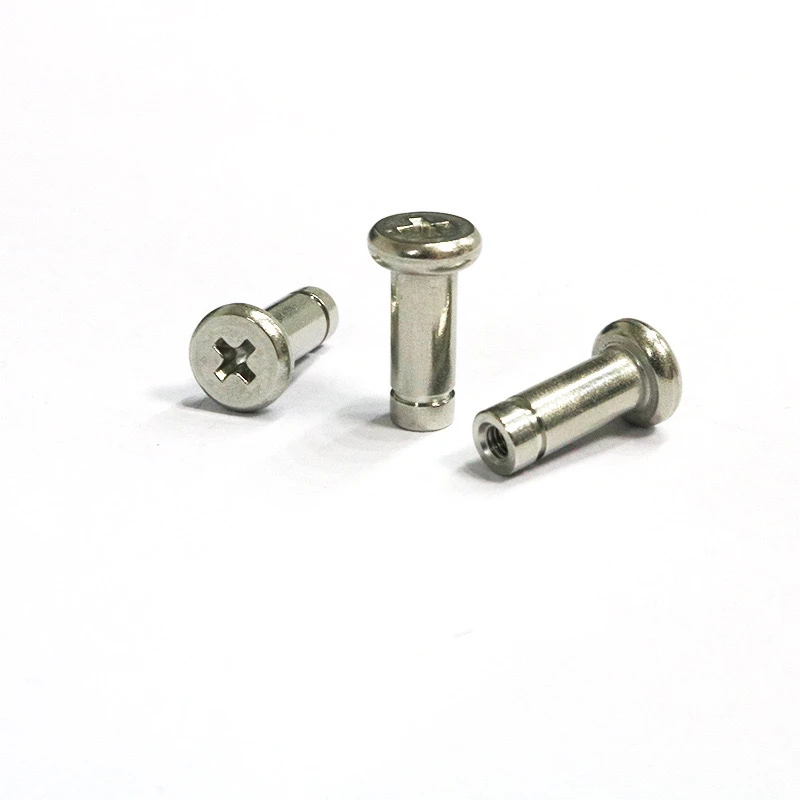

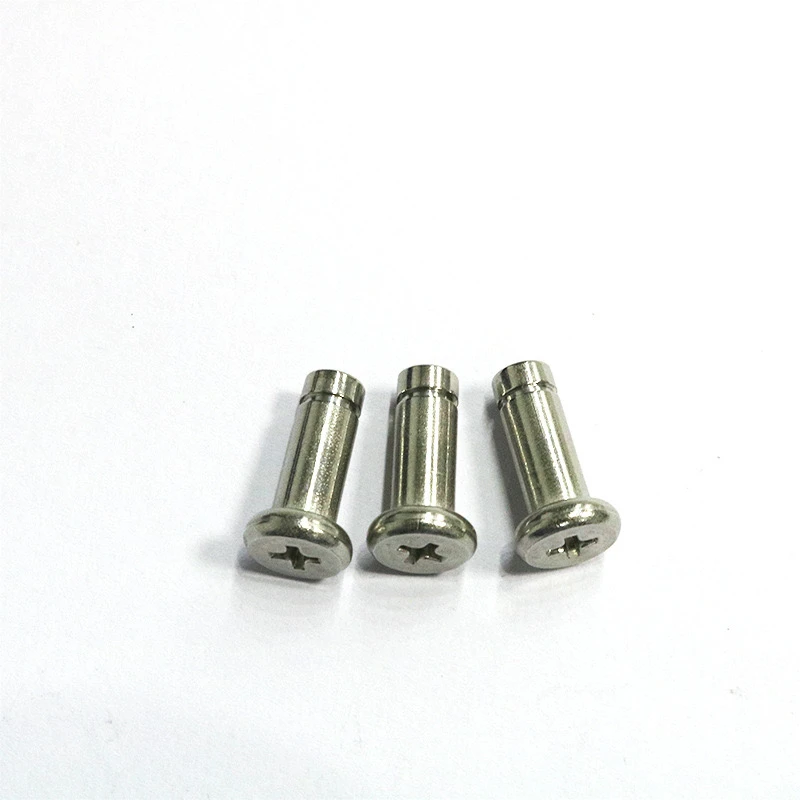

स्टेनलेस स्टील 304 क्रॉस-हेड स्लॉट पिनS/Pins (Circlip Locating Studs/Cylinders सहित) निम्नलिखित मुख्य कार्यों और अनुप्रयोगों के साथ एक बहुमुखी फास्टनर हैं।
I. कोर फ़ंक्शंस
यांत्रिक स्थिति और फिक्सिंग
अक्षीय स्थिति: भागों के बीच सटीक संरेखण प्राप्त करने के लिए छेद के साथ पिन के बेलनाकार भाग।
रेडियल फिक्सिंग: सर्किल ग्रूव डिजाइन अक्षीय आंदोलन को रोकने के लिए एक सर्किल की स्थापना के लिए अनुमति देता है, लॉकिंग के लिए अखरोट को बदल देता है।
एंटी-रोटेशन: क्रॉस-हेड या स्लॉटेड डिज़ाइन उपयोग के दौरान ढीलेपन को रोकने के लिए उपकरण समायोजन के लिए अनुमति देता है।
मॉड्यूलर असेंबली: मानकीकृत आयाम औद्योगिक उपकरणों के मॉड्यूलर डिजाइन की सुविधा प्रदान करते हैं, जो त्वरित प्रतिस्थापन और रखरखाव की सुविधा प्रदान करते हैं।
संक्षारण प्रतिरोध और स्थायित्व:304 स्टेनलेस स्टीलएसिड- और क्षार-प्रतिरोधी, जंग-प्रतिरोधी, और आर्द्र (जैसे, खाद्य प्रसंस्करण) या रासायनिक वातावरण में उपयोग के लिए उपयुक्त है।
लोड-असर और कतरनी प्रतिरोध
बेलनाकार संरचना रेडियल लोड का सामना करती है, और उच्च-सटीक सहिष्णुता स्थिरता सुनिश्चित करती है।
Ii। उप-मॉडल के बीच कार्यात्मक अंतर
मॉडल विशिष्ट अनुप्रयोग कार्यात्मक फोकस
M3-M4: इलेक्ट्रॉनिक्स, प्रिसिजन इंस्ट्रूमेंट्स (जैसे ऑप्टिकल उपकरण), माइक्रो पोजिशनिंग, लाइट लोड फिक्सेशन
M5-M6: स्वचालन उपकरण, 3 डी प्रिंटर घटक, मध्यम भार, लगातार विधानसभा और डिस्सैम
M8-M10: भारी मशीनरी, कन्वेयर बेल्ट असर सीट, उच्च कतरनी बल प्रतिरोध, कंपन प्रतिरोध
Iii। प्रमुख डिजाइन सुविधाएँ
फ्लैट क्रॉस हेड: आसानी से इंस्टॉलेशन के दौरान टोक़ को लागू करता है, वर्कपीस की सतह पर पहनने को कम करता है।
सर्कलिप ग्रूव: मानकीकृत नाली चौड़ाई, सामान्य सर्कल के साथ संगत।
पूर्ण थ्रेड/आधा धागा: आधा थ्रेडेड संस्करण अनियंत्रित अनुभाग में मार्गदर्शन को बढ़ाता है, जबकि पूर्ण-थ्रेडेड संस्करण लचीला समायोजन प्रदान करता है।
Iv। चयन विचार
लोड संगतता: M10 डायनेमिक लोड> 500 किग्रा और स्टेटिक लोड> 1 टन को संभाल सकता है।
पर्यावरणीय संगतता: 316 स्टेनलेस स्टील को उच्च तापमान वाले वातावरण के लिए अनुशंसित किया जाता है, हालांकि यह लागत बढ़ाता है, लेकिन संक्षारण प्रतिरोध में सुधार करता है।
ग्रूव डेप्थ सटीकता: एक प्रमुख पैरामीटर जो सर्कल की सुरक्षित स्थापना को प्रभावित करता है।
वी। विशिष्ट अनुप्रयोग मामले
ऑटोमेशन गाइड रेल: M6 पिन + सर्कल स्लाइडर स्टॉप को सुरक्षित करें।
कृषि मशीनरी टिका: M10 निकेल-प्लेटेड पिन मैला पानी के जंग का विरोध करते हैं, और सर्कलिप्स विघटन को रोकते हैं।
उपरोक्त डिजाइन के माध्यम से, यह फास्टनर सटीक, शक्ति और अनुकूलनशीलता का संतुलन प्राप्त करता है, जिससे यह यांत्रिक संचरण और संरचनात्मक कनेक्शन के लिए एक आदर्श विकल्प बन जाता है।
