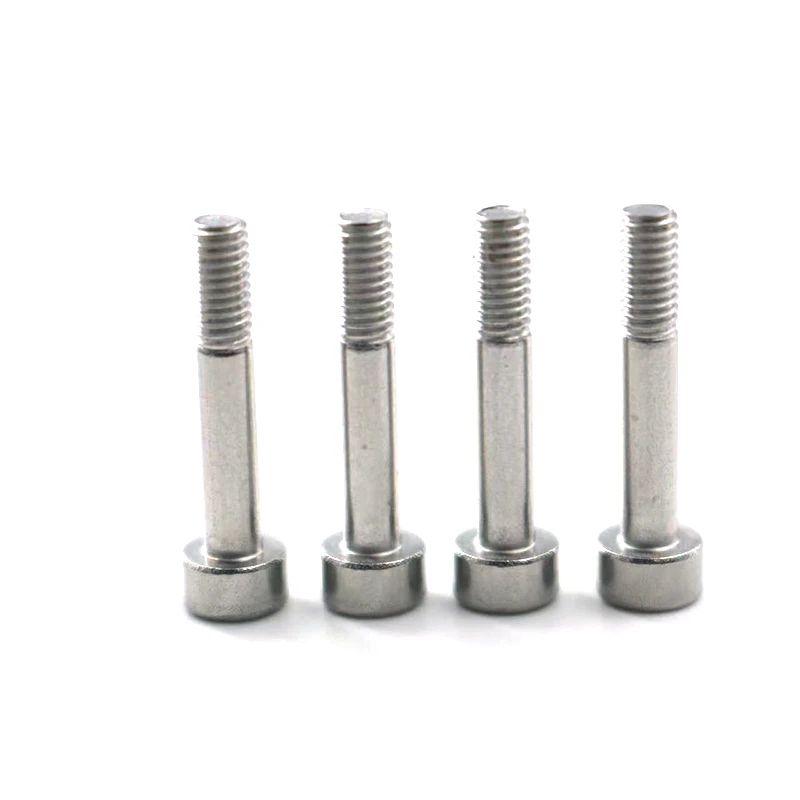

कप - हेड हेक्सागनसॉकेट पेंचएक आधा - थ्रेड डिज़ाइन एक सामान्य मैकेनिकल फास्टनर है। निम्नलिखित अपने कार्यात्मक पहलुओं के लिए एक विस्तृत परिचय है, जो इसके मुख्य कार्यों पर ध्यान केंद्रित करता है।
1। संरचनात्मक विशेषताएं और कार्यात्मक स्थिति
कप - हेड डिज़ाइन: एक बड़ी असर सतह प्रदान करता है, कसने का दबाव वितरित करता है, और उच्च टोक़ या कंपन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। सिर की सपाट शीर्ष सतह फलाव को कम करती है, एक सौंदर्यवादी रूप से मनभावन उपस्थिति पैदा करती है और खरोंच को रोकती है।
हेक्सागोनल ड्राइव: एक हेक्सागोनल रिंच के साथ कसकर, यह एक बड़ी संपर्क सतह, उच्च टोक़ ट्रांसमिशन क्षमता प्रदान करता है, और फिलिप्स या स्लेटेड शिकंजा की तुलना में थ्रेड स्ट्रिपिंग के लिए कम अतिसंवेदनशील है। इसके लिए एक मानक रिंच आकार की आवश्यकता होती है।
आधा - थ्रेड डिज़ाइन
अनथ्रेडेड स्मूथ सेक्शन: कतरनी प्रतिरोध को बढ़ाता है और पोजिशनिंग या संरेखण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जो संभोग भागों को थ्रेड क्षति को रोकता है।
आंशिक थ्रेड सेक्शन: लंबाई का केवल एक हिस्सा कसने, थ्रेड प्रोसेसिंग लागत को कम करने और नरम सामग्री को नुकसान के जोखिम को कम करने के लिए आवश्यक है।
2। कोर कार्यात्मक लाभ
उच्च टोक़ क्षमता: हेक्सागोनल ड्राइव और कप - हेड डिज़ाइन अधिक कसने वाले बलों का सामना करता है और भारी उपकरणों के लिए उपयुक्त है।
सटीक स्थिति: पॉलिश रॉड सेक्शन को अक्षीय स्थिति के लिए एक पूर्वनिर्मित छेद में डाला जा सकता है, थ्रेड हस्तक्षेप से बचने के लिए।
एंटी - ढीला और एंटी - कंपन: आधा - थ्रेड डिज़ाइन का उपयोग नट या थ्रेड सीलेंट के साथ किया जा सकता है ताकि कंपन - प्रेरित ढीला हो सके।
3। विशिष्ट अनुप्रयोग
M3 (लाइट - लोड प्रिसिजन पार्ट्स): इलेक्ट्रॉनिक उपकरण हाउसिंग, 3 डी प्रिंटर फ्रेम, और छोटे सेंसर माउंटिंग।
M4 (मध्यम लोड): स्वचालन उपकरण गाइड रेल, पीसीबी बढ़ते कोष्ठक, और मध्यम - आकार मोटर माउंटिंग।
M5 (उच्च लोड): औद्योगिक रोबोट आर्म जोड़ों, हाइड्रोलिक वाल्व ब्लॉक, और भारी - ड्यूटी स्थिरता विधानसभा।
4। प्रमुख चयन पैरामीटर
सामग्री: कार्बन स्टील (जस्ती/काला), स्टेनलेस स्टील (A2-304/A4-316), और टाइटेनियम मिश्र धातु (एयरोस्पेस)।
थ्रेड लंबाई: आधा - थ्रेड स्क्रू को क्लैम्पिंग मोटाई के आधार पर चुना जाना चाहिए।
स्ट्रेंथ ग्रेड: उदाहरण के लिए, ग्रेड 8.8 (कार्बन स्टील) और ए 2-70 (स्टेनलेस स्टील), स्ट्रेंथ ग्रेड को लोड आवश्यकताओं से मेल खाना चाहिए।
5। पूर्ण - थ्रेड स्क्रू की प्रयोज्यता की तुलना करना
आंशिक - थ्रेड स्क्रू को पसंद किया जाता है जब मार्गदर्शन या स्थिति (जैसे, आस्तीन बढ़ते) के लिए एक चिकनी रॉड सेक्शन की आवश्यकता होती है। वे नीचे के धागे (जैसे, अंधे छेद) को नुकसान पहुंचाने से बचने के लिए - होल असेंबली के माध्यम से गैर - के लिए भी पसंद किए जाते हैं।
