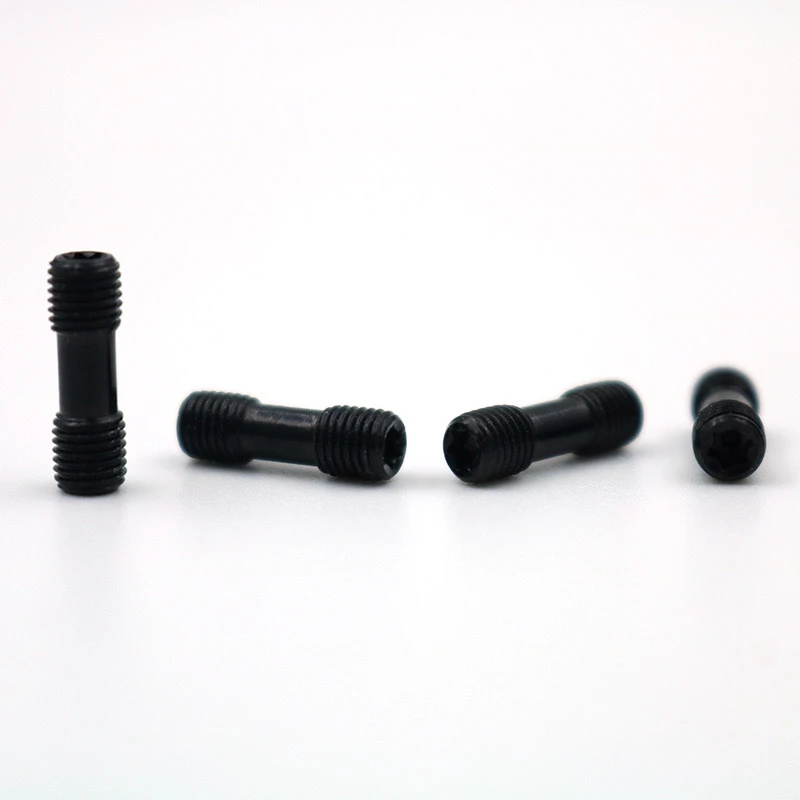

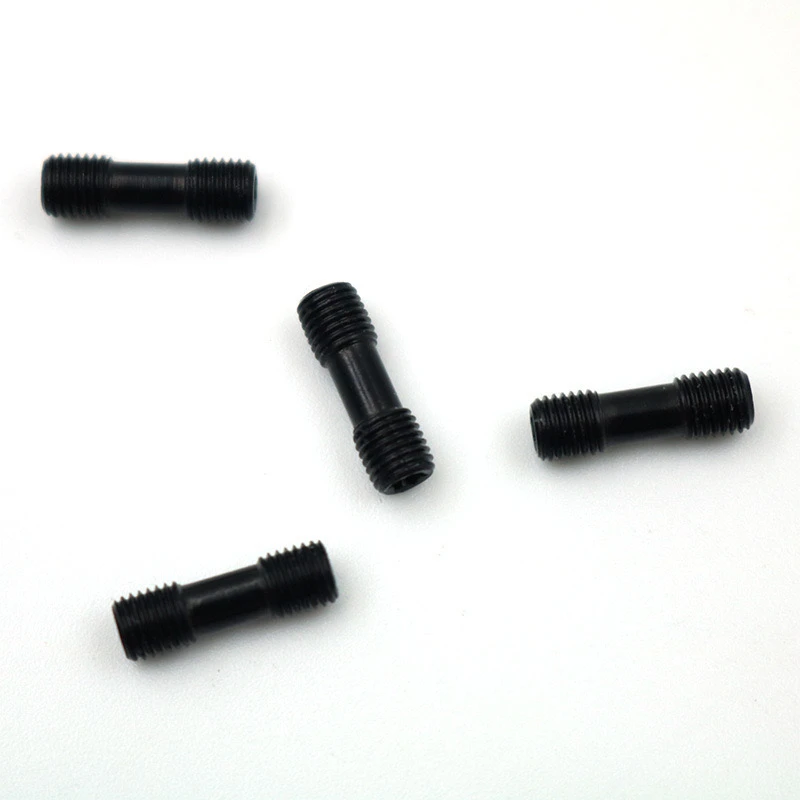

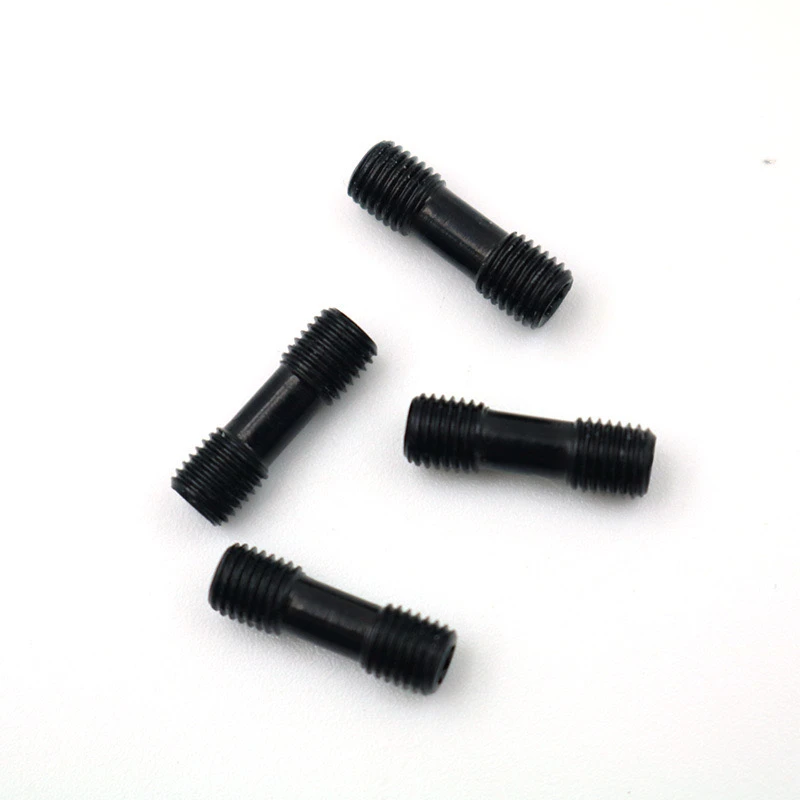

गैर-मानक डबल-हेड स्क्रू(M5/M6/M8) 12.9-ग्रेड CNC टूल टर्निंग टूल बार एक्सेसरीज में शिम या ब्लेड को ठीक करने के लिए उपयोग किया जाने वाला एक उच्च शक्ति वाला फास्टनर है। इसके मुख्य कार्यों को उच्च शक्ति, सटीक स्थिति और स्थिरता को ध्यान में रखने की आवश्यकता है, जिसे विशेष रूप से निम्नलिखित प्रमुख बिंदुओं में विभाजित किया जा सकता है।
1। उच्च शक्ति कनेक्शन और थकान प्रतिरोध
सामग्री और ग्रेड: ग्रेड 12.9 का अर्थ है कि पेंच मिश्र धातु स्टील से बना है और बुझा हुआ और स्वभाव है। तन्यता ताकत 1220MPA से ऊपर है, जो CNC मशीनिंग में उच्च-आवृत्ति कंपन और उच्च-टॉर्क परिदृश्यों के लिए उपयुक्त है।
गैर-मानक डिजाइन: विशेष आकार के छेद या संकीर्ण स्थानों के साथ संगतता सुनिश्चित करने के लिए शिम और टूल बार की मिलान आवश्यकताओं के अनुसार थ्रेड की लंबाई, पिच या सिर के आकार को अनुकूलित करें।
2। सटीक स्थिति और एंटी-लोसिंगिंग
डबल-हेड थ्रेड संरचना: एक छोर शिम को ठीक करता है, और दूसरा छोर टूल बार को जोड़ता है। असेंबली गैप को काटने के कारण सूक्ष्म विस्थापन से बचने के लिए दोनों छोरों पर थ्रेड्स के सटीक मिलान के माध्यम से समाप्त किया जाता है।
भूतल उपचार: कुछ मॉडल घर्षण गुणांक को कम करने और लॉकिंग स्थिरता में सुधार करने के लिए निकल चढ़ाना या ब्लैकनिंग प्रक्रिया को जोड़ते हैं।
3। गतिशील स्थिरता गारंटी
एंटी-शीयर डिज़ाइन:मोटा पेंचया स्थानीय न्यूरलिंग उपचार को मोड़ने और पेंच विरूपण और फ्रैक्चर को रोकने के लिए रेडियल बल का विरोध करने के लिए।
तापमान अनुकूलनशीलता: 12.9 ग्रेड सामग्री अभी भी उच्च तापमान पर ताकत बनाए रखती है, उच्च गति प्रसंस्करण द्वारा उत्पन्न स्थानीय तापमान वृद्धि वातावरण के लिए उपयुक्त है।
4। रखरखाव और अनुकूलनशीलता
गैर-मानक लचीला कॉन्फ़िगरेशन: टूल बार के विभिन्न ब्रांडों के गैर-मानक इंटरफेस के लिए, M5/M6/M8 जैसे फाइन थ्रेड विकल्प प्रदान किए जाते हैं, और ISO और DIN जैसे मानक टूल पैड संगत हैं।
रिमूवेबिलिटी: हाई हार्डनेस हेक्सागोनल या प्लम ब्लॉसम डिज़ाइन, बार -बार डिसकैम करने के लिए आसान और फिसलने के बिना बनाए रखें।
5। जीवन और रखरखाव की सुविधा
पहनें प्रतिरोध: कठोरता HRC39-44, साधारण 8.8 ग्रेड शिकंजा की तुलना में 3-5 गुना अधिक जीवन, प्रतिस्थापन आवृत्ति को कम करना।
सुविधाजनक disassembly और असेंबली: मानकीकृत ड्राइव इंटरफ़ेस सामान्य उपकरणों के साथ संगत है और रखरखाव प्रक्रिया को सरल बनाता है।
विशिष्ट अनुप्रयोग परिदृश्य
टर्निंग सेंटर: गैर-मानक टूल बार और ब्लेड को जोड़ने के लिए उपयोग किया जाता है, जैसे कि डायमंड ब्लेड और ग्रूविंग चाकू।
हेवी-ड्यूटी मशीनिंग: उच्च फ़ीड के लिए विश्वसनीय बन्धन (एफ से अधिक या 0.3 मिमी/आर के बराबर) या मुश्किल-से-कट सामग्री।
चयन विचार
लोड गणना: कटिंग बल के अनुसार स्क्रू विनिर्देशों को चुना जाना चाहिए। M8 का उपयोग अक्सर 10 मिमी से अधिक या उससे अधिक टूल बार के लिए किया जाता है।
टॉर्क कंट्रोल: इंस्टॉलेशन टोक़ को ओवर-टाइटिंग और थ्रेड स्लिपेज से बचने के लिए मानक द्वारा नियंत्रित किया जाना चाहिए।
उपरोक्त डिजाइन के माध्यम से, गैर-मानक डबल-हेड स्क्रू सीएनसी मशीनिंग में उच्च शक्ति, उच्च अनुकूलनशीलता और लंबे जीवन का संतुलन प्राप्त करते हैं, और मशीनिंग सटीकता और दक्षता सुनिश्चित करने के लिए प्रमुख कार्यात्मक भाग हैं।
