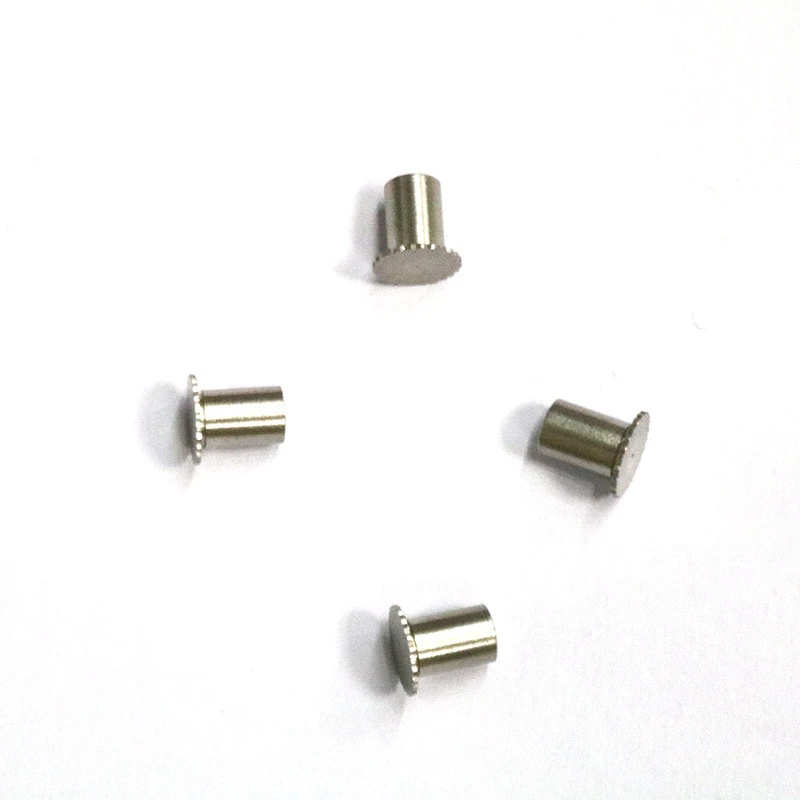

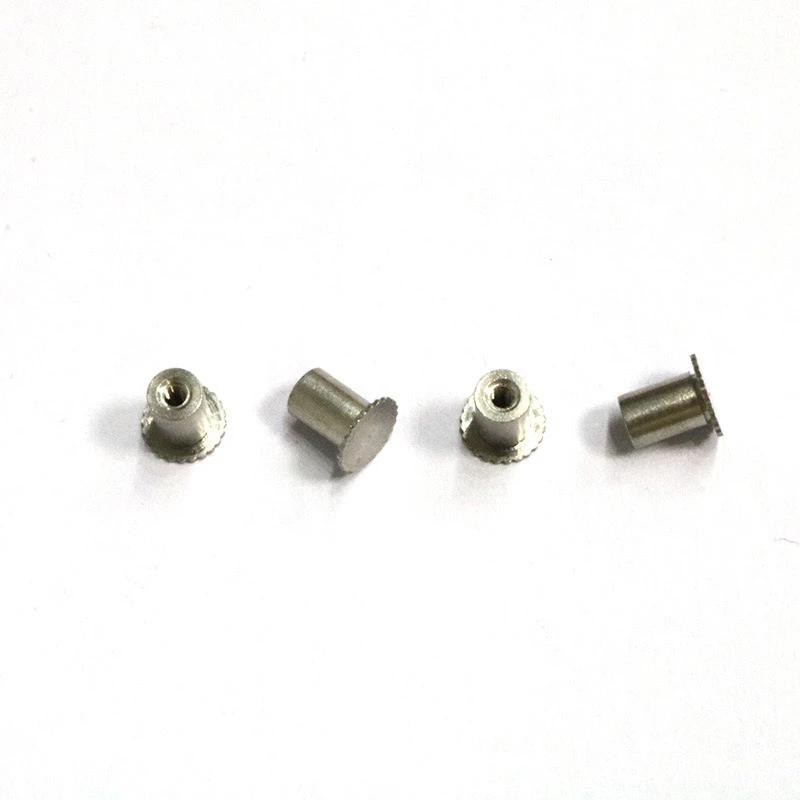

303 स्टेनलेस स्टील ब्लाइंड होल फ्लावर टूथ नटकॉलम एक फास्टनर है जो पतली प्लेट कनेक्शन के लिए डिज़ाइन किया गया है, सामग्री गुणों, संरचनात्मक डिजाइन और स्थापना प्रक्रिया की कई तकनीकों को मिलाकर . निम्नलिखित उत्पाद का एक विश्लेषण है .}
उत्पाद समारोह स्थिति
303 स्टेनलेस स्टील ब्लाइंड होल फ्लावर टूथ नट कॉलम एक प्रकार का प्रेशर रिवेटेड अखरोट स्तंभ है, जिसका उपयोग मुख्य रूप से शीट मेटल और पतली प्लेटों (जैसे कि चेसिस, अलमारियाँ और इलेक्ट्रॉनिक उपकरण हाउसिंग) के थ्रेड इनले के लिए किया जाता है।
उत्पाद विश्लेषण: 303 स्टेनलेस स्टील एक फ्री-कटिंग ऑस्टेनिटिक स्टेनलेस स्टील है जिसमें अच्छे संक्षारण प्रतिरोध . के साथ अतिरिक्त इलेक्ट्रोप्लेटिंग की आवश्यकता नहीं होती है और . को मोड़ने के लिए उपयुक्त है
ब्लाइंड होल (बीएसओएस प्रकार): आंतरिक थ्रेड को एक गैर-थ्रू होल डिज़ाइन के रूप में संदर्भित करता है, अर्थात्, एक नीचे बंद डिजाइन, जो उन दृश्यों के लिए उपयुक्त है जिन्हें सीलिंग या पैठ को रोकने की आवश्यकता होती है .
फूल दांत और नूर्ड प्रेशर प्लेट: अखरोट के स्तंभ के एक छोर में एक दाँतेदार उभरा हुआ दांत होता है . दाँत पैटर्न को रिवेटिंग के दौरान प्लेट में एम्बेडेड किया जाता है, एंटी-रोटेशन और एंटी-फॉलिंग . को प्राप्त करने के लिए बैकिंग ग्रूव संरचना के साथ संयुक्त होता है .
संरचनात्मक विशेषताएं
ब्लाइंड होल डिज़ाइन का अर्थ है कि आंतरिक धागा केवल सिलेंडर के बीच तक फैली हुई है, और नीचे के माध्यम से होल . के कारण होने वाली समस्याओं को दर्ज करने या सील करने से बचने के लिए नीचे बंद है।
दाँत संरचना का अर्थ यह है कि बेलनाकार अंत चेहरे को 30 डिग्री -45 डिग्री कोण के साथ डिज़ाइन किया गया है . जब रिवेटिंग करते हैं, तो दांतों का पैटर्न शीट को प्लास्टिक विरूपण का उत्पादन करने के लिए निचोड़ता है, जो कि बैकिंग ग्रूव में भर जाता है, जो एक यांत्रिक इंटरलॉक को बनाने के लिए एक यांत्रिक इंटरलॉक बनाने के लिए होता है।
हेक्सागोनल हेड + सिलेंडर
हेक्सागोनल अंत riveting के दौरान टोक़ प्रतिरोध प्रदान करता है, बेलनाकार खंड शीट छेद के साथ सहयोग करता है, और मध्य बैकिंग नाली विकृत सामग्री को समायोजित करता है ताकि यह सुनिश्चित हो सके कि पीछे . riveting के बाद सपाट है
स्थापना सावधानियां
First, press the nut column into the pre-punched hole through a special riveting machine (not a punch or hammer). The steps include: Pre-set hole diameter: It needs to be strictly controlled at D+0~0.075mm (4.2mm). यह ड्रिल के बजाय पंच करने की सिफारिश की जाती है।
दिशा की आवश्यकताएं: हेक्सागोनल हेड को रिवर्स ऑपरेशन से बचने के लिए शीट की डिस्कनेक्टेड सतह से दबाने की आवश्यकता है, जिससे शीट वारिंग .
प्रमुख पैरामीटर
शीट की मोटाई: न्यूनतम 0 . 8 मिमी . बहुत पतला . को विकृत करना आसान है . अखरोट के स्तंभ की पूंछ की लंबाई को मोटाई के अनुसार मिलान करने की आवश्यकता है।
दबाव नियंत्रण: यह सुनिश्चित करने के लिए एक समय में जगह पर दबाएं कि हेक्सागोनल सिर पूरी तरह से अंतराल के बिना एम्बेडेड है .
अनुप्रयोग परिदृश्य और प्रतिबंध
लागू अनुप्रयोग क्षेत्र: चेसिस अलमारियाँ, इलेक्ट्रॉनिक उपकरण ब्रैकेट, प्रकाश संरचनाएं जैसे कि एल्यूमीनियम मिश्र धातु या कम कार्बन स्टील प्लेट
सावधानी के साथ निम्नलिखित वस्तुओं का उपयोग करें
उच्च-कठोरता स्टेनलेस स्टील प्लेटों को विशेष उच्च शक्ति वाले अखरोट स्तंभों की आवश्यकता होती है यदि उपयोग किया जाता है, और अक्सर सहायक स्पॉट वेल्डिंग सुदृढीकरण . की आवश्यकता होती है
लोड-असर संरचनात्मक भागों के riveted कनेक्शन की तन्यता ताकत कम है, इसलिए कनेक्शन को मजबूत करने के लिए बोल्ट वेल्डिंग भी आवश्यक है .
303 स्टेनलेस स्टील ब्लाइंड होल फ्लावर टूथ नट कॉलम एक पतली प्लेट थ्रेडेड कनेक्शन . के लिए एक सटीक समाधान है, यह ब्लाइंड होल सीलिंग, फ्लावर टूथ एंटी-लॉसिंग डिज़ाइन, और 303 स्टेनलेस स्टील के संक्षारण प्रतिरोध को इसके मुख्य लाभ के रूप में लेता है, और एक मानकीकृत प्रतिष्ठित प्रक्रिया के माध्यम से कुशल असेंबली को प्राप्त करता है। riveting उपकरण; अन्यथा, गिरना या विघटित होना आसान है .
