I . सहायक उपकरण अवलोकन

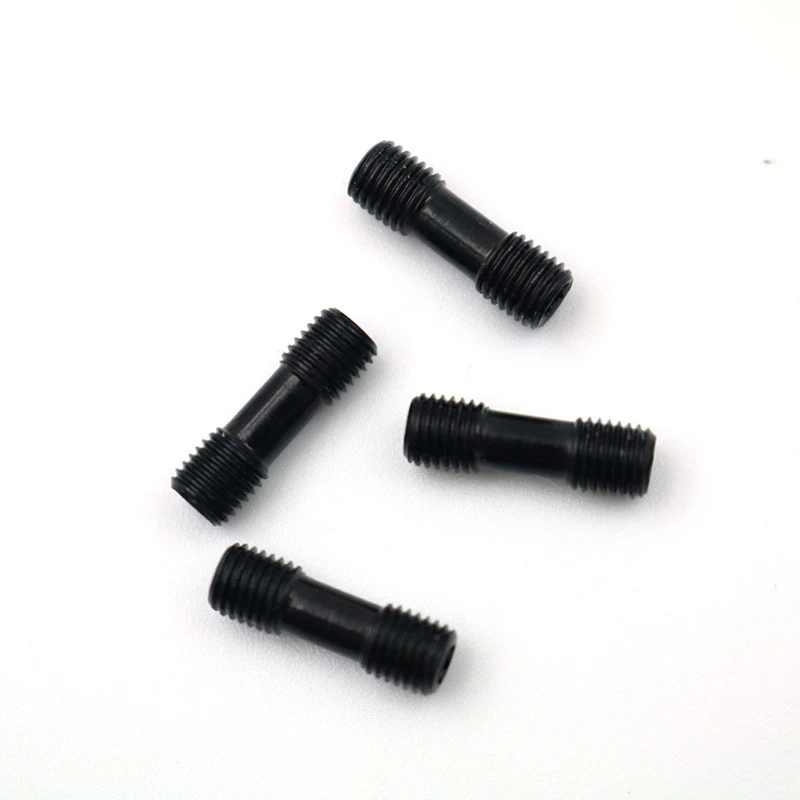

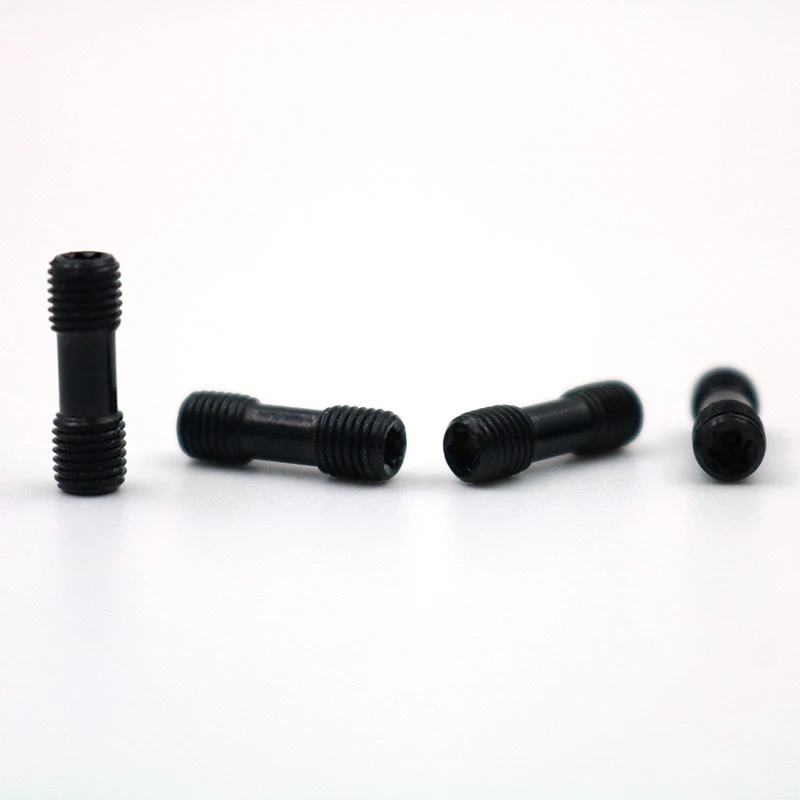

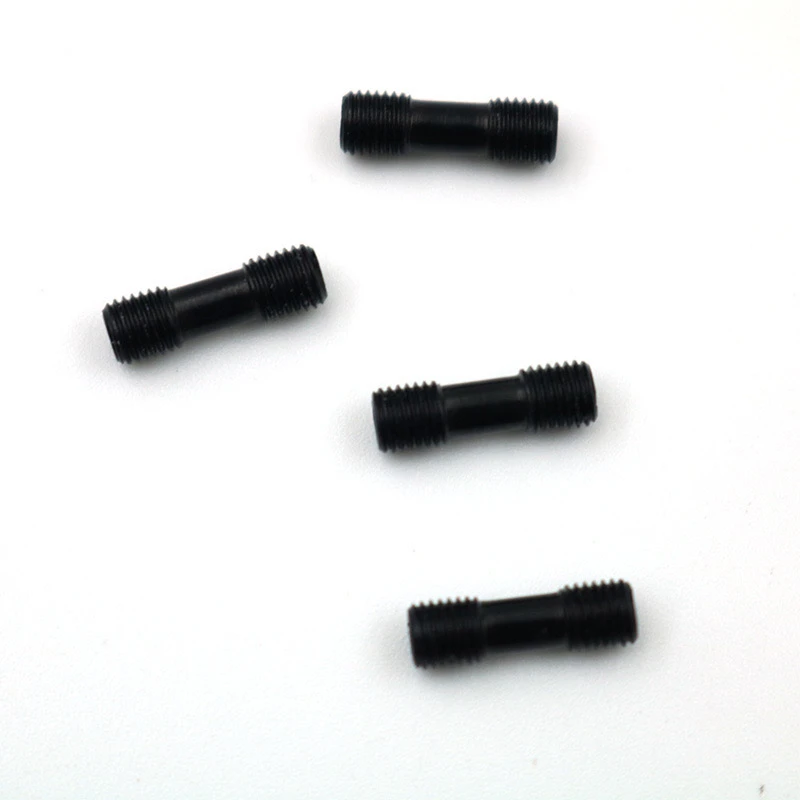

12.9- ग्रेड बोल्ट उच्च-शक्ति वाले बोल्ट हैं, जो उच्च-लोड, उच्च-सटीक CNC मशीनिंग परिदृश्यों के लिए उपयुक्त हैं .
गैर-मानक डबल-हेड डिज़ाइन: दोनों सिरों पर थ्रेड्स, शिम और टूल बार को जोड़ने के लिए उपयोग किया जाता है, गैर-मानक या विशेष आकार के उपकरण के लिए उपयुक्त है .
शिम का कार्य: ब्लेड का समर्थन करें, काटने के बल को फैलाएं, और पोजिशनिंग सटीकता सुनिश्चित करें .
Ii . उपयोग चरण
प्रीट्रीटमेंट: टूल बार थ्रेडेड होल, शिम और स्क्रू को साफ करें लोहे के फाइलिंग या तेल के दाग से बचने के लिए कसने वाले . को प्रभावित करें कि क्या थ्रेड स्लिपेज को रोकने के लिए धागा बरकरार है .
स्क्रू चयन: टूल बार और शिम . के थ्रेडेड होल विनिर्देशों के अनुसार संबंधित स्क्रू का चयन करें
स्थापना चरण
चरण 1: टूल बार थ्रेडेड होल में स्क्रू के छोटे छोर को पेंच करें, मैन्युअल रूप से इसे पूर्व-तंग करें, और इसे 70% टॉर्क . को कसने के लिए एक रिंच का उपयोग करें
चरण 2: शिम को रखें, स्क्रू के दूसरे छोर को संरेखित करें, और मैन्युअल रूप से इसे शिम थ्रेडेड होल में पेंच करें .
चरण 3: ओवर-कस्टिंग और थ्रेड क्षति से बचने के लिए मानक के अनुसार एक टोक़ रिंच के साथ कस लें .
सत्यापन लिंक
जांचें कि क्या शिम . के बिना आर्बर के साथ कसकर फिट बैठता है . परीक्षण करें कि मशीन टूल को यह देखने के लिए कि क्या कोई असामान्य शोर है या कटिंग के दौरान कोई असामान्य शोर है या ढीला है .}
Iii . सावधानियाँ
टोक़ नियंत्रण: मानक टोक़ . के अनुसार कसने के लिए सुनिश्चित करें
थ्रेड मैचिंग: गैर-मानक शिकंजा यह सुनिश्चित करना चाहिए कि दोनों छोरों पर धागे छेद की स्थिति से मेल खाते हैं, पूरी तरह से मजबूर स्थापना से बचने के लिए .
नियमित रखरखाव: हर 8 घंटे में शिकंजा की कसने की स्थिति की जांच करें, विशेष रूप से भारी कटिंग की स्थिति के तहत .
Iv . सामान्य समस्या हैंडलिंग
स्क्रू पर्ची: एक नए पेंच के साथ बदलें और जांचें कि क्या थ्रेडेड छेद क्षतिग्रस्त है .
शिम ऑफसेट: री-डिसेसेम्बल करें और सुनिश्चित करें कि पेंच लंबवत रूप से . में खराब हो गया है
V . आवेदन परिदृश्य
सीएनसी लैथ्स और मशीनिंग केंद्रों के लिए उपयुक्त उच्च-सटीक आर्बर सिस्टम, विशेष रूप से अनुकूलित उपकरण या विशेष कोण प्रसंस्करण आवश्यकताओं के लिए .
